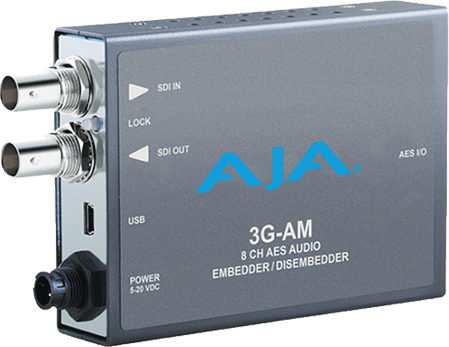

Le modèle 3G-AM est un embédeur/désembédeur 3G/HD/SD jusqu'à 8 canaux. Le désembédeur audio fonctionne en permanence et fournit 4 sorties audio AES. L'embédeur audio est modifiable par l'utilisateur, avec sélection de paire de canaux, pour laisser passer le signal audio 3G-SDI ou d'incorporer l'entrée AES Audio à partir du câble éclaté. Les entrées AES sont automatiquement rééchantillonnées à 48 kHz pour être synchronisées avec l'entrée vidéo.
Le 3G-AM détecte automatiquement et s'auto configure en fonction du format vidéo en entrée.


Entrée vidéo

- SDI: 1 x BNC

Normes vidéo:

- HD SMPTE 292/296M
- SD SMPTE 259M
- 3G SMPTE 424/425M


Formats vidéo en entrée

1 x 3G-SDI (niveau A ou B):

- 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 2048x1080psf 23.98, 24, 25, 29.97, 30
- 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 1920x1080psf 23.98, 24, 25, 29.97, 30
- 1920x1080i 25, 29.97, 30
- 1280x720p 50, 59.94, 60

1 x 1.5G-SDI:

- 2048x1080p 23.98, 24, 25, 29.97, 30
- 2048x1080psf 23.98, 24, 25, 29.97, 30
- 1920x1080p 23.98, 24, 25, 29.97, 30
- 1920x1080psf 23.98, 24, 25, 29.97, 30
- 1920x1080i 25, 29.97, 30
- 1280x720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

1 x 270Mb SDI:

- 525i
- 625i

Sortie vidéo

- SDI: 1 x BNC


Formats vidéo en sortie

La sortie vidéo est une version resynchronisée, avec délai de l'entrée avec la même fréquence d'images. La sortie vidéo est indéfinie en cas d'absence de signal d'entrée.

Latence du signal vidéo:

Le temps est mesuré entre l'entrée vidéo et le connecteur de sortie vidéo.

- SD (270 Mb) = 17.2 usec
- HD (1.5 Gb) = 6.3 usec
- 3G niveau A = 3.2 usec
- 3G niveau B = 6.1 usec


Entrées et sorties audio

- Audio PCM AES, 1 connecteur 25 broches femelle sur le convertisseur, 8 canaux en entrée, 8 canaux en sortie, avec sélection par paires
- Câble éclaté fourni avec un connecteur 25 broches mâle: 4 x XLR femelle entrée (AES3 110 ohms) et 4 x XLR male sortie (AES3 110 ohms)

Formats de données audio:

- AES3-2003
- SMPTE 337M

Convertisseur audio numérique:

- 24 bits

Audio incorporé:

- SMPTE 272M (SD): 20 bits, 48KHz synchrone
- SMPTE 299M (3G/HD): 24 bits, 48KHz synchrone
- Le signal audio incorporé en entrée peut être supprimé, écrasé ou laissé tel quel en transparence.
- Jusqu'à 16 canaux pris en charge

Remarque: les formats 2048x1080p/psf 29.97 et psf30 supportent 8 canaux maximum de flux audio incorporé.

Latence du signal audio embeddé:

Le temps est mesuré entre l'entrée audio et le connecteur de sortie vidéo.

- 1500 usec (SRC ON)
- 400 usec (SRC OFF)

Latence du signal audio désembeddé:

Le temps est mesuré entre l'entrée vidéo et le connecteur de sortie audio.

- 210 usec


Réglages utilisateur

- micro switches externes
- Port USB utilisé par le logiciel MiniConfig (PC/Mac)

Alimentation

- Alimentation externe +5-20VDC, 5 watts (inclue)

Dimensions

- 147 mm x 79 mm x 25 mm
