Numérique SD/HD/2K et 4K

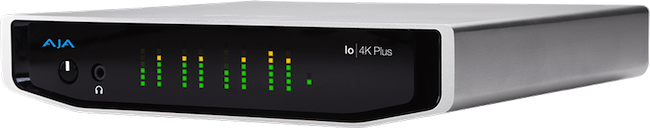

AJA Io 4K Plus

Interface vidéo 12G-SDI Thunderbolt 3 avec gestion des formats SD/HD/2K/4K HDR - IO4K-PLUS
2181,78 € 2 479,30 € H.T

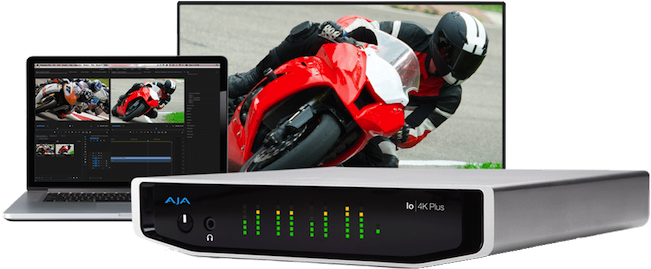

Io 4K Plus représente le nec plus ultra en terme de matériel d'acquisition et sortie Thunderbolt 3, avec un jeu complet de connexions audio et vidéo professionnelles et prise en charge des récents équipements 4K/UltraHD, fréquence d'images élevées (HFR), gamme dynamique étendue (HDR) et flux de post-production avec profondeur colorimétrique étendue. La puissance du Thunderbolt 3 autorise le Io 4K Plus à traiter la majorité des formats, de la SD à la HD, UltraHD et 4K jusqu'à 60p via des connexions 12G-SDI et HDMI 2.0, le tout au moyen d'un simple câble USB-C, sans oublier le prise en charge des standard HDR 10 et HLG pour les workflows HDR.


Connectivité professionnelle: 12G-SDI et HDMI 2.0

Les flux de post-production actuels demandent à la fois de la vitesse, de la bande passante mais aussi de la simplicité.
Io 4K Plus prend en charge 4K, UltraHD, 12G/6G/3G/1.5-SDI, DUal Link, HD-SDI et SD-SDI ainsi que UltraHD et HD via HDMI 2.0 pour l'acquisition et la sortie. La sortie HDMI est aussi en mesure d'afficher de manière précise HDR 10 et HLG afin de s'intégrer dans les tous derniers workflows HDR.

12G-SDI et HDMI 2.0 apportent en même temps performance et simplicité pour vos projets, avec la possibilité d'utiliser de simples câbles aussi bien pour les entrées que les sorties pour les workflows les plus demandants. 12G-SDI est rétro-compatible avec toutes les sources SDI. HDMI 2.0 permet l'acquisition haute fréquences d'images et profondeur de pixel élevées ainsi qu'une restitution parfaite sur les dernières générations d'écrans HDMI 2.0.


Compatibilité universelle: Thunderbolt 3 via USB-C

Io 4K Plus fournit 2 ports Thunderbolt 3 afin d'exploiter tout le potentiel de Thunderbolt 3. Petit rappel des fonctionnalités apportées par Thunderbolt 3:

- Thunderbolt, USB, DisplayPort et alimentation via USB-C
- Connecteur et câbles USB-C (compacts, réversibles)
- Avec 40 Gbits de bande passante, le double de Thunderbolt 2
- Chainage de 6 périphériques Thunderbolt, DisplayPort ou USB 3.1
- Compatible avec les équipements Thunderbolt/Thunderbolt 2 au moyen d'adaptateurs (vendus séparément)


Affichage des formats 4K et UltraHD en HD

Lorsque vous travaillez avec des résolutions 4K, Io 4K Plus permet d'afficher un signal HD-SDI mis à l'échelle via une sortie BNC dédiée. Ce signal HD permet de visionner des projets 4K directement sur des moniteurs broadcast HD lors de la post-production.


HDR

HDR ou Gamme Dynamique Etendue offre la possibilité d'afficher une gamme de couleurs plus riche et plus intense, des blancs plus lumineux et des noirs plus profonds bien au delà des signaux vidéo traditionnels. Vos images sont encore plus proches de la réalité et donnent un véritable sens au message transmis à votre audience.

Io 4K Plus apporte le support des productions 4K/UltraHD/2K et HD HDR vers les écrans HDMI compatibles avec le logiciel AJA version 14 avec prise en charge des standards HLG et HDR 10 et les métadonnées HDR d'images, en total respect des normes HDMI 2.0a/CTA-861.3 et HD.


Audio numérique intégré, flexibilité pour l'audio analogique

16 canaux audio incorporés dans le SDI et 8 canaux audio dans le HDMI sont pris en charge, ainsi que différentes possibilités d'entrées/sorties audio analogique au moyen d'une connexion standard DB-25.

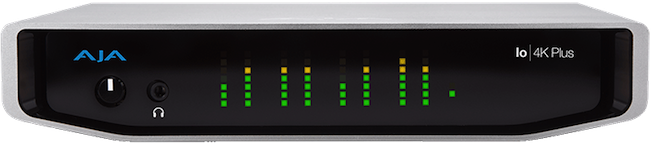

Une écoute audio stéréo est également possible avec la sortie casque (mni-TRS) en façade avant.

Avec le logiciel AJA version 14, l'audio analogique peut être configuré pour une très grande flexibilité pour des enregistrements de voix off mais aussi pour sélection le type de configuration de la connexion DB-25 selon les différents cas de figure d'utilisation:

- 8 canaux analogiques 16 ou 24 bits 48 kHz au moyen d'un câble DB-25 vers 8 x XLR (câble non inclus)
- Jusqu'à 8 canaux utilisables en entrée ou en sortie
- 4 canaux utilisés en entrée et 4 canaux utilisés en sortie (si activés simultanément)


Caractéristiques techniques détaillées

Formats vidéo

SD:
- 525i 29.97
- 625i 25

HD:
- 720P 50, 59.94, 60
- 1080i 50, 59.94, 60
- 1080PsF 23.98, 24, 25, 29.97, 30
- 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

2K:
- 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 2048 x 1080PsF 23.98, 24, 25, 29.97, 30

UltraHD:
- 3840 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- 3840 x 2160PsF 23.98, 24, 25

4K:
- 4096 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- 4096 x 2160PsF 23.98, 24, 25

Remarque:
Les capacités d'enregistrement fréquences d'images élevées sont dépendantes de la machine hôte utilisée. Toutes les configurations ne sont pas capables de prendre en charge les différentes fréquences d'images.

Entrées vidéo

- 12G-SDI, SMPTE-2082, 12 bits*, 10 bits et 8 bits
- 6G-SDI, SMPTE-2081, 10 bits et 8 bits
- 3G/SD/HD SDI, SMPTE-259/292/296/424/425, 12 bits*, 10 bits et 8 bits
- 4K/UltraHD 4:4:4 (4 x BNC)
- 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2 x BNC), 12 bits*, 10 bits et 8 bits
- 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1 x BNC), 10 bits et 8 bits

HDMI v2.0:

- 30/36 bits/pixel, RGB ou YUV, 6Gbps
- 4K, UltraHD, 2K, HD et SD avec support HFR jusqu'à 60p (4:2:2), 10 bits et 8 bits

* Le support de la profondeur de pixel dépend des logiciels utilisés. Vérifiez avec les développeurs de logiciels les compatibilités respectives.

Remarque: les sorties configurées 6G-SDI et 12G-SDI ne supportent que les formats UltraHD et 4K.


Sorties vidéo

- 12G-SDI, SMPTE-2082, 12 bits*, 10 bits et 8 bits
- 6G-SDI, SMPTE-2081, 10 bits et 8 bits
- 3G/SD/HD SDI, SMPTE-259/292/296/424, 12 bits*, 10 bits et 8 bits
- 4K/UltraHD 4:4:4 (4 x BNC)
- 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2 x BNC), 12 bits*, 10 bits et 8 bits
- 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1 x BNC), 10 bits et 8 bits

HDMI v2.0:

- 30/36 bits/pixel, RGB ou YUV, 6Gbps
- 4K, UltraHD, 2K, HD et SD avec support HFR jusqu'à 60p (4:2:2), 10 bits et 8 bits
- Support HDR 10, métadonnées d'images HDR, compatible avec HDMI 2.0a/CTA-861.3
- Support HLG, compatible avec HDMI 2.0b/CTA-861-G**

* Le support de la profondeur de pixel dépend des logiciels utilisés. Vérifiez avec les développeurs de logiciels les compatibilités respectives.

** Le support HLG dépend des logiciels utilisés. Vérifiez avec les développeurs de logiciels les compatibilités respectives.

Remarque: les sorties configurées 6G-SDI et 12G-SDI ne supportent que les formats UltraHD et 4K.


Entrée audio numérique

- 16 canaux, audio 24 bits intégré dans le SDI, échantillonnage 48kHz, synchrone
- 8 canaux, audio 24 bits intégré dans le HDMI, échantillonnage 48kHz, synchrone

Sortie audio numérique

- 16 canaux, audio 24 bits intégré dans le SDI, échantillonnage 48kHz, synchrone
- 8 canaux, audio 24 bits intégré dans le HDMI, échantillonnage 48kHz, synchrone

Entrée audio analogique

- 8 canaux 24 bits analogiques D/A, échantillonnage 48kHz, symétrique (au moyen d'un câble éclaté DB-25 avec 8 x XLR vendu en option)
- Spectre numérique intégral +24dbu (0dbFS)
- Fréquence de réponse +/- 0,2db 20 jusqu'à 20kHz
- Jusqu'à 8 canaux utilisables (si les 8 canaux sont configurés en entrée uniquement)
- Jusqu'à 4 canaux utilisables (si les entrées et sorties sont activées simultanément)

Sortie audio analogique

- 8 canaux 24 bits analogiques D/A, échantillonnage 48kHz, symétrique (au moyen d'un câble éclaté DB-25 avec 8 x XLR vendu en option)
- Spectre numérique intégral +24dbu (0dbFS)
- Fréquence de réponse +/- 0,2db 20 jusqu'à 20kHz
- Jusqu'à 8 canaux utilisables (si les 8 canaux sont configurés en sortie uniquement)
- Jusqu'à 4 canaux utilisables (si les entrées et sorties sont activées simultanément)


Keyer downstream

- Supporte les fichiers graphiques avec couche alpha sur le signal vidéo, masque ou mémoire tampon, ou contenu de la mémoire tampon sur un signal vidéo entrant ou masque

Down-conversion 4K/UHD

- Sortie dédiée temps réel avec down-conversion 4K vers HD (1 x BNC)
- Down-conversion 4K vers 2K
- Down-conversion UltraHD vers HD

Référence et Timecode

- 1 sortie Timecode LTC (1 x BNC)
- 1 connexion BNC configurable soit en mode Référence vidéo, soit en entrée LTC (analogique couleur ou noir (1V) ou synchro composite (2 ou 4V), sans terminaison

Contrôle de périphérique

- Un port RS-422, 9 broches, protocôle Sony

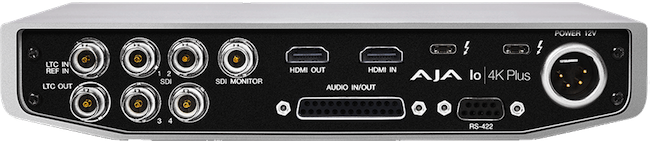

Physique

- Interface: Thunderbolt 3 (2 ports USB-C)
- Dimensions: 222 x 206 x 42 mm
- Poids: 1,5 Kg
- Alimentation: 10-20V, standard 30W, maximum de 33W
- 70W max en mode charge pour des périphériques USB-C
