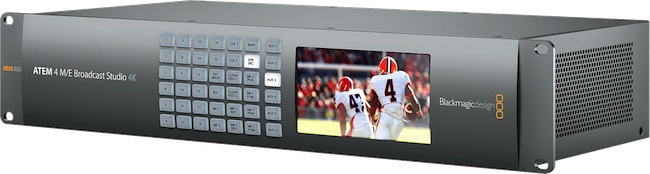

ATEM 4 M/E Broadcast Studio 4K

Mélangeur Ultra HD avec 20 entrées 12G-SDI (avec synchroniseurs) et sorties Ultra HD 4K et down-conversion HD - SWATEMRRW4ME4K
4747,5 € 5 275,00 € H.T

L’ATEM 4 M/E Broadcast Studio 4K est le mélangeur le plus perfectionné et le plus compact au monde. Ce nouveau mélangeur de production en direct a été conçu pour travailler avec les formats les plus récents et avec des fréquences d’images élevées jusqu’à l’Ultra HD 2160p59.94.

Vous disposez de 16 incrustateurs chromatiques avancés ATEM, dont 4 par M/E, ce qui est idéal pour les projets complexes et pour les décors virtuels. Ce mélangeur extrêmement perfectionné inclut également 2 Multi Views Ultra HD, un DVE 2D, un processeur de compositing SuperSource qui prend en charge 4 DVE pour des effets d’image dans l’image, la synchronisation de chaque entrée 12G-SDI et bien plus.

Les connexions 12G-SDI multi-débits commutent automatiquement entre tous les formats HD et Ultra HD jusqu’à 2160p59.94 avec un seul câble BNC. Même si vous n’utilisez pas l’Ultra HD pour le moment, l’ATEM 4 M/E Broadcast Studio 4K possède toutes les fonctionnalités nécessaires pour vos projets de production en direct les plus exigeants. Vous pouvez ainsi travailler en HD aujourd’hui et passer à l’Ultra HD quand vous en avez envie.


Design innovant

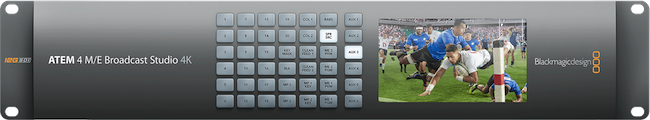

Les mélangeurs de production en direct ATEM sont munis d’un panneau avant élégant en aluminium usiné qui possède des boutons vous permettant de commuter entre les sorties auxiliaires. Vous disposez d’un écran vidéo intégré pour contrôler les sorties auxiliaires ou pour faire du contrôle technique durant l’installation.

Vous obtenez des connexions vidéo et audio de la plus haute qualité qui commutent entre la plupart des formats SD, HD 720p, HD 1080i, HD 1080p et Ultra HD, ainsi qu’une alimentation multi-voltages intégrée qui vous permet d’emmener votre mélangeur où bon vous semble.


Des panneaux de contrôle logiciel et matériel très puissants

Les mélangeurs de production en direct ATEM fournissent un nombre d’options de contrôle impressionnant. Vous avez une maîtrise totale de votre mélangeur à partir de n’importe quel ordinateur portable ou ordinateur de bureau au moyen du panneau de contrôle logiciel, compatible avec Mac et Windows, inclus à votre ATEM.

Pour vos travaux de production en direct les plus exigeants, vous pouvez vous servir d’un panneau de contrôle matériel tel que le nouvel ATEM 1 M/E Advanced Panel ou l’ATEM 2 M/E Broadcast Panel qui intègrent des boutons, des molettes et des potentiomètres de qualité en vue d’une commutation encore plus rapide. Vous disposez également d'un kit de développement inclus pour un contrôle personnalisé. Seul ATEM vous offre une telle gamme d'options de contrôle.


Une connectique de grande qualité

Les mélangeurs ATEM sont dotés d’entrées 6G-SDI et HDMI avancées, commutables entre la SD, la HD ou l’Ultra HD jusqu’à 2160p30. Le nouveau modèle ATEM Broadcast Studio 4K comprend quant à lui 20 entrées 12G-SDI pour travailler en HD et Ultra HD jusqu’à 2160p60.

Chaque entrée prend en charge le mixage audio intégré et comprend un synchronisateur d'image, vous pouvez donc utiliser des sources sans genlock telles que des ordinateurs portables pour effectuer des présentations PowerPoint™ en direct.

Vous disposez également de 2 entrées audio XLR symétriques pour connecter des consoles de mixage professionnelles et d'une entrée audio HiFi pour le matériel grand public comme les iPod®.

Obtenez toutes les sorties dont vous avez besoin pour enregistrer le master vidéo et pour diffuser votre programme à l’audience lors de votre événement.

L’ATEM est équipé de sorties de programme, de sorties down-converties et de sorties auxiliaires qui vous permettent de disposer de clean feeds : c’est la solution idéale pour vous connecter à des écrans géants LED en plein air, des projecteurs, des enregistreurs à disque, des moniteurs, et des périphériques de diffusion.

Les sorties Multi View sont au format HD 1080i, ce qui vous permet d’utiliser n’importe quelle télévision ou écran. Vous disposez également d’une sortie XLR symétrique de votre mix audio, qui est intégré à toutes vos sorties vidéo.


Contrôle Multi View

Le Multi View intégré à votre ATEM vous permet de contrôler les entrées vidéo du mélangeur sur un seul monitor SDI ou un téléviseur HDMI standard.

Le Multi View achemine le signal au format HD 1080i, ce qui signifie que même si vos images sont en SD ou Ultra HD, vous pouvez effectuer le monitoring sur un téléviseur standard. Vous pouvez également configurer la disposition de votre Multi View et personnaliser vos libellés. Le Multi View vous permet de visualiser le programme, la prévisualisation et les sources en direct, le tout de façon simultanée sur un seul moniteur.


Transitions créatives

Les mélangeurs ATEM comprennent une gamme étendue de transitions en temps réel d'excellente qualité qui sont disponibles dans toutes les résolutions SD, HD et Ultra HD ! Utilisez des transitions Mix, Dip et Wipe pour une commutation en direct de qualité professionnelle.

Toutes les transitions sont disponibles instantanément et vous avez une maîtrise totale du type de transition, de son motif, de sa longueur et bien d'autres paramètres. Créez un rendu personnalisé à l’antenne à l’aide d’une gamme étendue de motifs pour votre transition wipe. Les modèles ATEM 1 M/E et 2 M/E Production Studio 4K incluent également des transitions animées de type stinger ou DVE.


Effets vidéo numériques

Les modèles perfectionnés ATEM 1 M/E Production Studio 4K, 2 M/E Production Studio 4K et 4 M/E Broadcast Studio 4K incluent un processeur avec de puissants effets vidéo numériques. Utilisez ces effets vidéo numériques de très haute qualité pour positionner, redimensionner, faire une rotation et la mise à l’échelle de votre vidéo en direct, et ce, en temps réel.

Créez des effets d’image dans l’image professionnels avec des bordures 3D, des ombres et des lumières configurables. Ajoutez des transitions DVE dynamiques à votre réalisation avec des effets squeeze, push, swoosh et spin qui déplacent votre vidéo en direct, et révèlent la séquence suivante.
Vous pouvez même utiliser le générateur numérique d'effets vidéo pour effectuer des transitions volets incluant un élément graphique.


SuperSource

Ajoutez des compositions comportant plusieurs rectangles rapidement et facilement grâce à la fonction SuperSource de l’ATEM. Cette dernière est disponible sur l’ATEM 2 M/E Production Studio 4K et l’ATEM 4 M/E Broadcast Studio 4K.

Elle vous fait bénéficier d’un mélangeur possédant 5 couches complètement indépendantes avec la puissance de 4 DVE image dans l’image et de 4 incrustateurs que vous pouvez assigner à n’importe quelle entrée vidéo de votre ATEM.

Imaginez-vous en train d’utiliser la fonction SuperSource lors d’interviews multi-caméras ou de productions image dans l’image tout en gardant tous vos M/E, incrustateurs et DVE disponibles pour d’autres tâches. Les compositions SuperSource peuvent également être sauvegardées et rappelées en un instant.


Deux lecteurs multimédia

Les mélangeurs de production ATEM intègrent une bibliothèque de média qui vous permet de télécharger des images fixes et des graphiques pour les incrustations effectuées à l’aide des deux lecteurs multimédia intégrés. Tous les formats d’image populaires sont pris en charge, vous pouvez donc télécharger directement à partir de Photoshop CC avec le plug-in intégré.

Les modèles ATEM Production Studio 4K permettent de sauvegarder 32 images fixes Ultra HD RGBA, tandis que les modèles 4 M/E Broadcast Studio 4K prennent en charge 64 images fixes Ultra HD RGBA et 180 images vidéo Ultra HD en temps réel ou 720 images vidéo HD 1080 en temps réel.


Incrustateur chromatique avancé

Tous les mélangeurs ATEM intègrent des incrustateurs chromatiques, luma, linéaires et de motif. Le nouvel ATEM 4 M/E Broadcast Studio 4K offre un incrustateur chromatique avancé nouvelle génération, qui vous permet d’effectuer des incrustations impeccables pour un compositing en direct professionnel.

Grâce à cet incrustateur performant, vous disposez de commandes à l’écran pour sélectionner les échantillons d’une zone de couleur dans l’image. Il vous offre également des commandes pour l’avant-plan, l’arrière-plan et pour le réglage des bordures, ainsi que des outils de correction chromatique pour le débordement et la suppression des reflets.

Pour couronner le tout, le nouvel ATEM 4 M/E Broadcast Studio 4K vous offre 4 incrustateurs chromatiques performants pour chacun des 4 M/E. Vous pourrez ainsi créer des effets multi-couches spectaculaires. Enfin, les mélangeurs ATEM incluent deux incrustateurs en aval indépendants pour les logos, les titres et autres graphiques à diffuser à l’antenne. Vous disposez donc d’un nombre d’incrustateurs intégrés incroyable.


Contrôle de l'HyperDeck

Les mélangeurs ATEM fonctionnent parfaitement avec les enregistreurs à SSD Blackmagic HyperDeck. Vous pouvez connecter jusqu'à 4 HyperDeck en tant que sources, tout comme les caméras, afin de lire des clips préenregistrés durant la production en direct.

Vous pouvez visualiser les clips de chaque HyperDeck, sélectionner le clip de votre choix, le positionner, régler le pre-roll et le lire quand vous le souhaitez. Il est également possible de créer des macros pour enregistrer le signal d'une caméra et le lire au ralenti. C'est la solution idéale pour ajouter des spots préenregistrés, des génériques ou des ralentis à votre production en direct.


Caractéristiques techniques détaillées

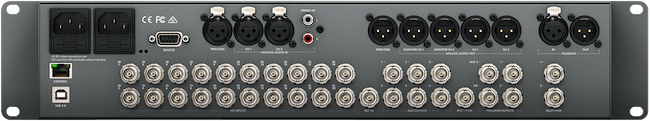

Connexions

- Nombre d'entrées vidéo: 20
- Nombre de sorties vidéo: 13
- Nombre de sorties auxiliaires: 6
- Débits SDI: 1.5G, 3G, 6G et 12G
- Nombre total d'entrées audio : 2 x XLR et 2 x RCA
- Nombre total de sorties audio: 2 x XLR programme, 2 x XLR moniteur
- Connexions Timecode: 1 x entrée XLR Timecode et 1 x sortie XLR Timecode
- Entrée de référence: Triple synchro ou Blackburst
- Synchroniseurs d'images internes: 20, sur toutes les entrées
- Entrées vidéo SDI: 20 x 10 bits HD/Ultra HD 4K; deux canaux audio intégrés
- Sorties audio supplémentaires: 1 x XLR Timecode et 1 x XLR Talkback
- Sortie audio SDI: 2 canaux incorporés sur toutes les sorties
- Entrées audio supplémentaires: 1 x XLR Timecode et 1 x XLR Talkback
- Sorties programme SDI: 3 x 10 bits HD/Ultra HD 4K commutable
- Sortie programme SDI down-convertie: 1 x 10 bits HD (Ultra HD 4K vers HD)
- Sortie prévisualisation SDI: 1 x 10 bits HD/Ultra HD 4K commutable
- Nombre de sorties MultiView: 2
- Sorties par MultiView: 2 x SDI
- Connexion panneau de contrôle: Ethernet 10/100/1000 BaseT; permet une connexion directe entre le panneau et le chassis, ou par le réseau
- Sortie Tally: intégrée au produit Blackmagic GPI and Tally via la connexion Ethernet (non inclus, vendu séparément)
- Interface pour ordinateur: 1 x USB 2.0

Standards

Support formats SD:

- aucun

Support formats HD:

- 720p50, 720p59.94
- 1080 50i, 1080 59.94i
- 1080 23.98p, 1080 24p, 1080 25p, 1080 29.97p, 1080 50p, 1080 59.94p

Support formats Ultra HD 4K

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94

- Conformité SDI: SMPTE 292M, SMPTE 424M, SMPTE 2082

- Echantillonnage vidéo: 4:2:2
- Précision couleur: 10 bits
- Espace colorimétrique: REC 601, REC 709, REC 2020

Caractéristiques du produit

- Incrustateurs en amont: 16 avec incrustation en chrominance/linéaire/en luminance
- Incrustateurs en amont: 2
- Incrustateurs chromatiques: 16
- Prise en charge du réseau d'ordres: aucune
- Prise en charge du mix minus: aucune
- Incrustateurs linéaire/en luminance: 19
- Incrustateur de transition (Stinger/DVE): 1 Stinger, 1 DVE
- Nombre total de couches: 26
- Générateurs de motifs: 19
- Générateurs de couleurs: 2
- DVE avec bordures 3D et ombres portées: 1
- Panneau de contrôle: Panneau de contrôle logiciel ou panneau matériel en option
- Fenêtres routables: 16
- Tally: Rouge pour le programme et vert pour l'indication de prévisualisation
- Labels représentant les sources sur les fenêtres: Oui

Contrôle Multi View

- Monitoring Multi View: 2 x 10 fenêtres pour un total de 20 fenêtres
- Standard vidéo du Multi View: Sélection entre la HD et l’Ultra HD

Lecteur multimédia

- Lecteurs multimédia: 4
- Capacité du media pool pour les images fixes: 64 avec signaux fill et key
- Capacité du media pool pour les clips: 2 avec signaux fill et key
- Lecteur multimédia, longueur de séquence maximale en HD 720: 3200 images
- Lecteur multimédia, longueur de séquence maximale en HD 1080: 1440 images
- Lecteur multimédia, longueur de séquence maximale en Ultra HD: 360 images
- Format des images fixes pour le media pool: PNG, TGA, BMP, GIF, JPEG et TIFF
- Format des fichiers vidéo pour le media pool: Séquence TGA
- Format des fichiers audio pour le media pool: WAV, MP3 et AIFF

Affichages

- Interface: Résolution minimale du moniteur de 1366 x 768
- Panneau avant: Moniteur LCD HD intégré pour la vidéo et 42 boutons LED pour la commutation des sorties auxiliaires

Traitement

- Retard de traitement: < 7 lignes

Mixage audio:

- 24 entrées x 2 canaux
- Sélectionnable entre On/Off/Audio-Follow-Video
- Mesure des niveaux et crêtes
- Potentiomètre principal de gain
- Sorties analogiques dédiées au contrôle.

- Down-conversion du 4K vers la HD: Oui, 1x programme.

Logiciels

- Panneau de contrôle inclus: ATEM Software Control Panel inclus gratuitement pour Mac OS X 10.11 El Capitan ou macOS Sierra 10.12 ou une version plus récente et Windows 8.1 64 bits ou Windows 10 64 bits

- Mises à jour logicielles: Au moyen de l'USB 2.0 en connexion directe sur les ordinateurs Mac OS X ou Windows. Utilitaire ATEM Setup Utility fourni

- Configuration: Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB

Systèmes d'exploitation

- macOS 10.12 Sierra, macOS 10.13 High Sierra ou version ultérieure
- Windows 8.1 ou Windows 10 en 64 bits


Alimentation

- Alimentation: universelle intégrée avec prise IEC C14 110-240V, 50-60 Hz
- Consommation: environ 300 watts

Caractéristiques physiques

- Dimensions: 90 mm (hauteur) x 482 mm (longueur) x 235 mm (profondeur)
- Poids: 4,8 Kg
- Installation physique: 2 unités de rack
- Température de fonctionnement: 0° jusqu'à 40°C
- Température de stockage: -20° jusqu'à 60°C
- Humidité relative: 0% jusqu'à 95% en l'absence de condensation
- Garantie de 12 mois par le fabricant
