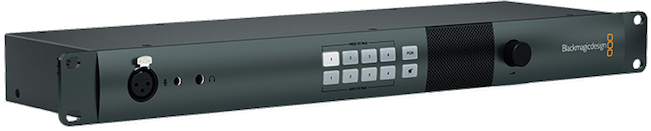

ATEM Studio Converter est le partenaire idéal du ATEM Camera Converter. Connectez jusqu'à quatre Camera Converters avec du câble fibre optique jusqu'à 45 km avec vidéo bi-directionnelle, tally et talkback! Connectez la sortie programme de votre mélangeur ATEM sur le ATEM Studio Converter et le signal est distribué sur les quatre Camera Converters. Plusieurs Studio converters peuvent être cascadés entre eux lorsque vous devez utiliser un nombre de caméras supérieur à quatre. Studio converter peut également être utilisé comme quatre convertisseurs SDI ou fibre vers HDMI ainsi que quatre convertisseurs indépendants SDI vers fibre optique et fibre optique vers SDI.


Informations techniques détaillées

Connexions

- Entrée vidéo SDI : 1 x 10 bits SD/HD commutable pour entrée programme mélangeur, avec information Tally
- Sortie vidéo SDI : 4 x 10 bits SD/HD commutable pour caméras. 1 x 10 bits SD/HD commutable pour sortie programme en transparence et connexion vers un autre ATEM Studio Converter
- Audio Talkback: sortie casque 1/4", entrée microphone talkback sur connecteurs jack et connecteur symétrique XLR en façade
- Entrée audio AES/EBU : 1 x entrée casque combinée. 1 x entrée microphone combinée. Les entrées combinées se connectent depuis un autre ATEM Studio qui permet l'utilisation d'un plus grand nombre de caméras
- Sortie audio AES/EBU : 1 x sortie casque combinée. 1 x sortie microphone combinée. Les sorties combinées se connectent depuis un autre ATEM Studio qui permet l'utilisation d'un plus grand nombre de caméras.
- Sortie audio analogique: 4 x XLR pour sorties audio analogiques de caméras
- Entrée vidéo fibre optique : 4 x 10 bits SD/HD commutable pour caméras sur connecteur LC single mode.
- Sortie vidéo fibre optique : 4 x 10 bits SD/HD commutable pour caméras sur connecteur LC single mode.
- Entrée audio fibre optique : 4 x entrées audio pour caméras sur connecteur LC single mode. Les canaux 1 et 2 pour l'audio caméra, les canaux 15 et 16 pour l'audio intercom
- Sortie audio fibre optique : 4 x sorties audio pour caméras sur connecteur LC single mode. Les canaux 1 et 2 pour l'audio caméra, les canaux 15 et 16 pour l'audio intercom
- Interface ordinateur : 1 x connecteur mini-B USB 2.0 pour la configuration initiale, mises à jour de firmware et contrôle par le logiciel Converter Utility

Standards

Prise en charge des formats SDI:

- 525i59.94
- 625i50
- 720p50
- 720p59.94
- 720p60
- 1080i50
- 1080i59.94
- 1080i60
- 1080PsF23.98
- 1080PsF24
- 1080PsF25
- 1080PsF29.97
- 1080PsF30
- 1080p23.98
- 1080p24
- 1080p25
- 1080p29.97
- 1080p30
- 1080p50
- 1080p59.94
- 1080p60
- Conformité normes SDI : SMPTE 259M, SMPTE 292M
- Echantillonnage vidéo : 4:2:2 10 bits
- Echantillonnage audio : échantillonage de diffusion standard en 48 kHz et 24 bits
- Profondeur de couleurs : 4:2:2 10 bits

Logiciels

- Logiciel Converter Utility pour les mises à jour de programme interne

Systèmes d'exploitation

- Mac OS X 10.7 Lion ou supérieur
- Mac OS X 10.8 Mountain Lion ou supérieur
- Windows 7 ou WIndows 8

Alimentation

- Alimentation intégrée: 110-240V avec entrée 12-31V DC pour alimentation externe redondante

Informations complémentaires

- Dimensions : rack 1U, 482 mm x 44 mm
- Poids: 1,81 Kg
- Température de fonctionnement: 0° jusqu'à 40°C
- Température de stockage: -20°C jusqu'à +45°C
- Humidité relative: 0% jusqu'à 90% en l'absence de condensation
- Garantie : 12 mois par le fabricant
