ATEM Television Studio Pro 4K

Mélangeur 8 entrées 12G-SDI (avec scaler intégré), Talkback, DVE, MultiView, keyers et panneau de contrôle intégré - SWATEMTVSTU/PRO4K
2380,5 € 2 645,00 € H.T

Les modèles ATEM Television Studio sont les premiers mélangeurs de production en direct dédiés aux diffuseurs et aux professionnels de l'audiovisuel. La gamme comprend 2 modèles HD dotés de 4 entrées SDI et de 4 entrées HDMI, ainsi qu’un nouveau modèle Ultra HD avec 8 entrées 12G‑SDI.

Le nouvel ATEM Television Studio Pro 4K inclut les mêmes fonctionnalités que les modèles HD, mais il prend également en charge l’Ultra HD avec des entrées SDI supplémentaires. Grâce à ses 8 entrées 12G‑SDI indépendantes, l’ATEM Television Studio Pro 4K peut prendre en charge tous les formats HD et Ultra HD jusqu’a 2160p60. Chaque entrée comprend un synchroniseur ainsi qu’un convertisseur de normes à faible latence. Ainsi, chaque entrée est automatiquement adaptée au format du mélangeur. Vous pouvez travailler avec différents formats sur chacune des 8 entrées.

Le mixeur Fairlight comprend la dynamique, un égaliseur paramétrique à six bandes, un canal dupliqué en dual mono, ainsi qu’un simulateur stéréo avec un délai audio sur les sorties analogiques. L’ATEM Television Studio Pro 4K inclut également un incrustateur chroma avancé ATEM, une sortie Multi View Ultra HD et des clips animés dans la bibliothèque de média.


Technologie 12G‑SDI pour l’Ultra HD jusqu’à 2160p60

L’ATEM Television Studio Pro 4K est doté de 8 entrées 12G‑SDI qui prennent en charge la conversion de normes pour connecter des sources HD et Ultra HD. Chaque entrée possède une sortie correspondante 12G‑SDI qui peut être utilisée pour les voies de retour caméra avec un contrôle des données intégré. Le mix minus est également disponible sur chaque sortie 12G‑SDI.


Conversion de normes sur les entrées

Chaque entrée 12G‑SDI comprend un convertisseur de normes à faible latence Teranex. Les entrées peuvent donc prendre en charge n’importe quelles combinaisons de formats télé HD ou Ultra HD. Les entrées seront synchronisées et converties selon la norme du mélangeur. Il vous suffit d’effectuer les branchements et de vous mettre au travail.


Incrustation chromatique avancée ATEM

Le nouvel incrustateur chroma avancé ATEM nouvelle génération permet de réaliser des incrustations impeccables sur fond vert en temps réel pour un compositing multi-couches époustouflant. Il offre énormément de fonctionnalités pour vos incrustations, telles que l’échantillonnage de l’image à l’écran, le contrôle des bordures et des reflets, la correction colorimétrique de l’avant-plan, un outil de suppression des débordements et bien plus.


Mixeur audio Fairlight

Le modèle ATEM Television Studio Pro 4K inclut désormais un mixeur audio Fairlight professionnel qui comprend un égaliseur paramétrique à 6 bandes, un compresseur, un limiteur, un expander/noise gate, la fonction pan, un canal audio dupliqué en dual mono, un simulateur stéréo sur les entrées analogiques et micro, ainsi que le délai audio sur les entrées analogiques.

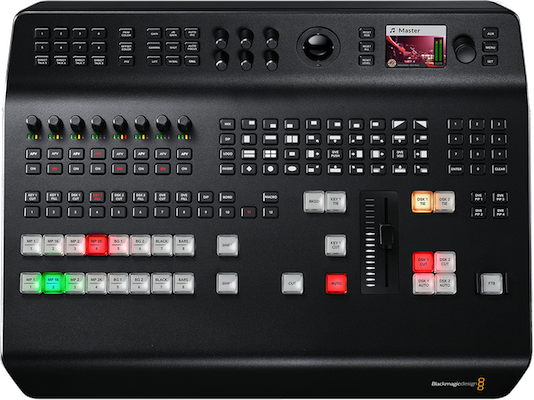

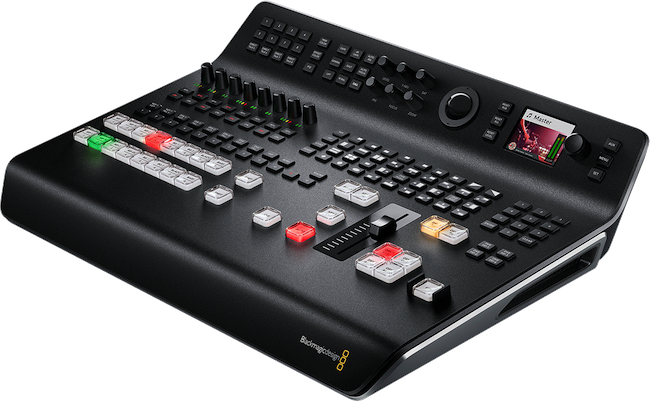

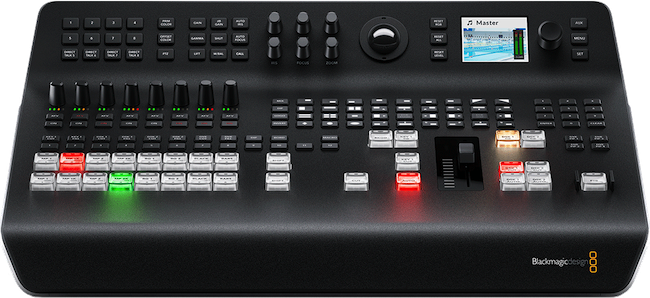

Contrôle sur le panneau avant

L’ATEM Television Studio Pro 4K est un panneau de contrôle professionnel équipé d’un mélangeur intégré, parfaitement adapté à des productions plus complexes. Vous disposez d’un panneau de contrôle professionnel avec des boutons de haute qualité qui permettent de commuter plus rapidement entre les sources, d’ajouter des effets renversants, de gérer et d’étalonner des caméras à distance, de mixer l’audio et d’incruster des graphiques, et cela en direct et en temps réel.


Transitions haut de gamme

Utilisez instantanément des transitions professionnelles telles que mix, wipe et dip lorsque vous commutez entre les sources. Vous pouvez ajuster la durée des transitions, mais aussi les bordures, leur couleur, leur largeur, leur position et autres. Ce mélangeur offre 18 transitions entièrement personnalisables qui confèreront un rendu haut de gamme à votre émission.

Vous pouvez également utiliser le DVE pour créer des transitions, notamment des volets incluant un graphique et des transitions stinger lorsque vous le branchez à un HyperDeck Studio Mini qui acheminera les graphiques 4:4:4:4 ainsi que les signaux Fill et Key au mélangeur.


DVE 2D intégré

L'ATEM Television Studio Pro 4K intègre un générateur numérique d'effets vidéo « DVE » très puissant qui permet de positionner et de redimensionner la vidéo en direct en temps réel. Vous pouvez ainsi créer vos propres effets d’image dans l’image en modifiant les bordures et les ombres portées à l’aide de la lumière.

Imaginez pouvoir utiliser l'effet image dans l'image pour incruster l’image d’un commentateur, par exemple, lors d'événements sportifs, de formations, d'interviews et de compétitions de jeux vidéo. Vous disposez également de 17 transitions DVE que vous pouvez utiliser pour réaliser des squeeze et des swoosh d'un signal à l'autre, ou pour créer des volets avec vos propres graphiques.


Contrôle à distance des caméras

Obtenez un contrôle intégral de vos caméras à partir du logiciel ATEM Software Control. La Blackmagic Studio Camera peut être contrôlée via le flux de programme SDI. Vous pouvez ainsi contrôler les paramètres et le correcteur de couleurs intégrés à la caméra, le tout à distance à partir du panneau de contrôle du logiciel ATEM.

Il existe deux types d’interfaces de contrôle : une interface de type voie de commande pour caméra offrant un contrôle traditionnel des caméras ou une interface correcteur de couleurs qui offre les fonctions de base du logiciel de correction colorimétrique DaVinci Resolve.


Spécifications techniques détaillées

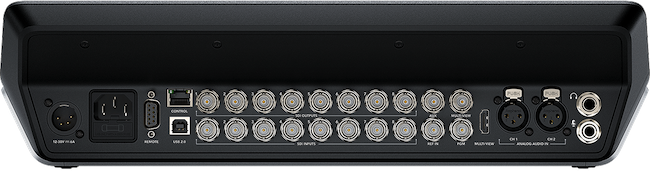

Connexions

- Nombre d'entrées vidéo: 8
- Nombre de sorties vidéo: 12
- Nombre de sorties auxiliares: 1
- Débits SDI: 1.5G, 3G, 6G, 12G
- Nombre total d'entrées audio: 2 x XLR. 1 x Micro
- Nombre total de sorties audio: 1 x casque
- Entrées vidéo SDI: 8 x commutables entre HD/UHD 10 bits. 2 canaux audio intégrés
- Entrées vidéo HDMI: Aucune
- Entrées de référence: Tri-Sync ou Black burst
- Synchronisation de l’entrée vidéo: Sur les 8 entrées
- Fréquence d’images et convertisseurs de formats: Sur les 8 entrées
- Sorties programme SDI: 9 x commutables entre HD/UHD 10 bits
- Sorties audio SDI: 2 canaux intégrés à la sortie SDI
- Monitoring Multi View: 1
- Vidéo Multi View: 1 x SDI et 1 x HDMI


Standards

Normes vidéo SD:

- Aucun

Normes vidéo HD:

- 720p50, 720p59.94
- 1080 50i, 1080 59.94i
- 1080 23.98p, 1080 24p, 1080 25p, 1080 29.97p, 1080 50p, 1080 59.94p

Normes vidéo Ultra HD:

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94

Conformité aux normes SDI:

- SMPTE 292M et 424M, 2081, 2082

- Echantillonnage vidéo: 4:2:2 10 bits
- Précision couleur: 10 bits
- Espace colorimétrique: 4:2:2 YUV

Résolutions informatiques en entrée:

- 720p50, 720p59.94
- 1080p23.98, 1080p24, 1080p25, 1080p29.97,1080p30, 1080p50, 1080p59.94, 1080p60
- 1080i50, 1080i59.94
- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

- Conversion d'espace colorimétrie: aucune
- Délai de traitement: 6 lignes

Mixage audio:

- 12 entrées x 2 canaux
- Sélection possible entre On/Off/Audio-Follow-Video par canal et contrôle du gain indépendant pour chaque canal
- Mesure des niveaux et crêtes
- Nouvelles améliorations audio Fairlight : Compresseur, gate, limiteur, égaliseur paramétrique à 6 bandes
- Ligne à retard et Stereo Synthesizer uniquement sur les entrées XLR
- Contrôle général du gain
- Contrôle du niveau de la sortie casque, mix indépendant pour le programme, le réseau d'ordres et l'effet local

Spécificités produit

- Incrustateurs en amont: 1 avec incrustation en chrominance/linéaire/en luminance
- Incrustateurs en aval: 2
- Incrustateurs chromatiques: 1
- Incrustateurs linéaires/en luminance: 3
- Prise en charge du réseau d’ordres: Intégré, utilise un casque d’aviation
- Prise en charge du mix minus: Oui, sur 8 sorties PMG caméra
- Incrustateur de transition: Stinger et DVE
- Nombre total de couches: 5
- Générateurs de motifs: 2
- Générateurs de couleurs: 2
- DVE avec bordures 3D et ombres portées: 1
- Interface: résolution minimale du moniteur de 1366 x 768
- Nombre de fenêtres: 1 x 10
- Fenêtres routables: 8 routables et 2 fixes pour le programme et la prévisualisation
- Tally: Rouge pour le programme et vert pour la prévisualisation
- Sortie tally: Intégrée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet (Produit vendu séparément)
- Labels représentant les sources sur les fenêtres: Oui

Contrôle MultiView:

- Monitoring Multi View: 1 x 10 fenêtres
- Standard vidéo Multi View: HD ou Ultra HD

Lecteur multimédia:

- Lecteurs multimédia: 2 avec une mémoire flash non volatile
- Capacité de la bibliothèque de média pour les images fixes: 20 avec signaux de remplissage et de découpe
- Format des images fixes pour la bibliothèque de média: PNG, TGA, BMP, GIF, JPEG et TIFF
- Canaux: Fill et key pour chaque lecteur multimédia
- Capacité de la bibliothèque de média pour les clips: 2 avec signaux de remplissage et de découpe; Bibliothèque partagée
- Format des fichiers des clips pour la bibliothèque de média: Séquence TGA
- Lecteur multimédia Longueur de séquence maximale en 720 HD: 1440 images
- Lecteur multimédia Longueur de séquence maximale en 1080 HD: 360 images
- Lecteur multimédia Longueur de séquence maximale en Ultra HD: 90 images
- Format des fichiers audio pour la bibliothèque de média: WAV, MP3 et AIFF

Contrôle

Panneau de contrôle

- Intégré, avec contrôle caméra
- Panneau de contrôle logiciel intégré
- Prend en charge le panneau de contrôle matériel en option

Compatibilité panneau de contrôle

- Inclut l'ATEM Software Control Panel
- Également compatible avec l'ATEM 1 M/E Broadcast Panel et l'ATEM 2 M/E Broadcast Panel

Panneau de contrôle inclus

- ATEM Software Control Panel inclus gratuitement pour macOS Sierra 10.12, macOS High Sierra 10.13 ou une version plus récente et Windows 8.1 64 bits ou Windows 10 64 bits

Logiciel

Mises à jour logicielles

- Au moyen de l'USB en connexion directe sur les ordinateurs macOS ou Windows
- Comprend le logiciel ATEM Switcher Utility

Configuration

- Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Switcher Utility connecté au châssis via USB.

Systèmes d'exploitation

- macOS 10.12 ou supérieur
- macOS 10.13 ou supérieur
- Windows 8.1 64 bits ou Windows 10 64 bits

Alimentation

- Alimentation: universelle intégrée 110-240V, 50-60 Hz. DC 12V à quatre broches
- Consommation: environ 70 watts

Caractéristiques d’environnement

- Température d'utilisation: 5° C à 40° C
- Température de stockage: -20° à 60° C (-4° à 140° F)
- Humidité relative: 0% à 90% sans condensation

Spécifications complémentaires

- Dimensions: 423 mm (longueur) x 302 mm (profondeur)
- Poids: 4,3 Kg
- Garantie de 12 mois par le fabricant
