Blackmagic Camera Fiber Converter

Module de contrôle caméra, réseaux d'ordre, flux Ultra HD, 3 voies de retour HD via une connexion Fibre SMPTE311 - CINEURSANWFRCAM
2 797,75 € HT (3 357,30 € TTC)
au lieu de 2 945,00 € HT (3 534,00 € TTC)

Le Blackmagic Camera Fiber Converter se fixe à l’arrière de votre caméra URSA Broadcast. En plus de convertir tous les signaux audio, vidéo, du contrôle caméra et du réseau d’ordres via la fibre, il apporte également des commandes de caméras de studio professionnelles à l’arrière de la caméra.

Les utilisateurs ont ainsi des commandes pour le contrôle des voies de retour, le double interphone qui permet de mixer l’audio, l’enregistrement, l’iris et la mise au point, les connecteurs du casque, l’audio et bien plus.

Enfin, un support V-Lock est intégré sur le haut du Blackmagic Camera Fiber Converter, pour permettre d’ajouter des accessoires professionnels, tels qu’un Blackmagic Studio Viewfinder. Le Blackmagic Camera Fiber Converter possède des connexions pour le flux caméra Ultra HD, 3 voies de retour HD, le contrôle caméra, le PTZ, plusieurs canaux pour le réseaux d’ordres, le tally et bien plus.


Positionnez vos caméras où bon vous semble

Lorsque vous travaillez dans un studio ou en extérieur pour de grands événements sportifs, il est souvent nécessaire d’installer les caméras à des distances éloignées. Les connexions SDI sont souvent utilisées, mais leur champ d’action est limité. Pour acheminer tous les câbles pour l’alimentation, le réseau d’ordres, le tally, la vidéo et l’audio, il faut normalement s’équiper d’interfaces et de rallonges onéreuses. Au final, tous ces branchements peuvent devenir très compliqués et augmenter le risque d’erreur technique.

Blackmagic Design vous offre désormais la solution idéale pour convertir toutes les connexions dont vous avez besoin et l’alimentation via un seul câble fibre optique SMPTE qui peut acheminer des signaux sur de très longues distances. Les caméras peuvent donc être installées n’importe où tout en restant connectées aux cars régie garés à l’extérieur ou à une régie centrale dans un studio.

De plus, la fibre optique est une technologie courante dans l’industrie broadcast, ce qui vous permet d’utiliser des câbles et des connecteurs standard. Comme le prix des Blackmagic Fiber Converters est abordable, les diffuseurs traditionnels et web, les producteurs de l’industrie audiovisuelle, les animateurs et les professeurs peuvent désormais tous s’offrir une technologie broadcast professionnelle de pointe.


La fibre SMPTE (solide et sécurisée)

Les Blackmagic Fiber Converters sont reliés par un câble hybride électrique-fibre optique SMPTE 311M, doté de connecteurs SMPTE 304. Ces câbles sont équipés d’une paire bidirectionnelle pour la fibre, d’une paire pour les données et d’une paire pour l’alimentation, et d’un porteur central pour garantir la durabilité et une utilisation sans interruption.

Une fois branché, le Blackmagic Studio Fiber Converter effectue automatiquement les contrôles de sécurité, puis envoie le courant de 200 volts au câble SMPTE pour alimenter la caméra et les accessoires. Cela signifie que vous pouvez installer des caméras à distance, sans vous soucier de les recharger.

Les deux convertisseurs, Studio et Camera, possèdent chacun des microcontrôleurs dédiés à leurs extrémités qui contrôlent l’état de l’alimentation en permanence. Les convertisseurs communiquent entre eux pour s’assurer que le signal optique est stable et que l’alimentation est sécurisée. En cas d’endommagement du câble ou de perte à la terre, le courant est immédiatement coupé.


Ajoutez des commandes de caméras de studio

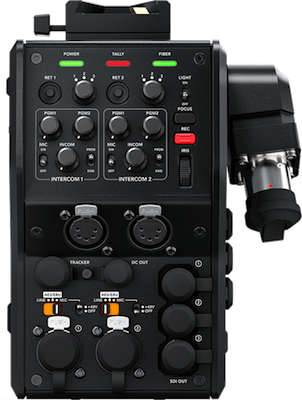

Les caméras de studio sont opérées par l’arrière, mais les commandes des caméras broadcast sont souvent situées sur le côté. Pour transformer votre caméra broadcast en véritable caméra de studio, le Blackmagic Camera Fiber Converter apporte une prise en charge de la fibre SMPTE et un large éventail de commandes et de fonctionnalités à l’arrière de la caméra.

Vous obtenez ainsi deux connexions broadcast pour le réseau d’ordres à 5 broches standard, 3 voies de retour vidéo, 2 entrées audio supplémentaires, des connexions pour le PTZ, une connexion Tracker, ainsi que des sorties DC et D-tap pour l’alimentation des accessoires. Avec toutes ces commandes supplémentaires à l’arrière de la caméra, vous pouvez utiliser votre caméra broadcast comme une caméra de studio.


Liaison Ethernet 10G pour la vidéo sur IP

Le Blackmagic Camera Fiber Converter et le Blackmagic Studio Fiber Converter utilisent le système de vidéo sur IP car la connexion de la fibre SMPTE s’effectue via une liaison Ethernet 10G standard. Toutes vos vidéos et les voies de retour sont basées sur un système de vidéo sur IP et utilisent des codecs vidéo 10 bits sans perte et de qualité broadcast.

Toutes les autres connexions, comme le réseau d’ordres, le tally, le contrôle caméra et le contrôle des objectifs sont également convertis en vidéo à faible latence sur IP, pour une performance optimale sans faille. En intégrant le protocole IP, les Blackmagic Fiber Converters sont résolument tournés vers l’avenir et pourront être personnalisés sur des infrastructures Ethernet à haut débit dans le futur.


Des canaux doubles pour le réseau d’ordres

Le Blackmagic Camera Fiber Converter et le Blackmagic Studio Fiber Converter offrent deux connexions pour les canaux doubles du réseau d’ordres, compatibles avec les casques professionnels XLR à 5 broches.

Le Blackmagic Camera Fiber Converter possède des commandes pour mixer l’audio au programme de retour avec le casque du réseau d’ordres, afin d’ajuster le volume à votre convenance lorsque vous parlez au reste de l’équipe. Les interphones du réseau d’ordres peuvent être utilisés à la fois pour la production et pour l’ingénierie.

De plus, vous pouvez utiliser le canal de secours pendant la mise en route du réseau ou lors du dépannage si la connexion à la fibre est coupée. Le canal de secours du réseau d’ordres commute automatiquement et accède à la paire de données du câble SMPTE si la fibre ne fonctionne pas.

Le Blackmagic Camera Fiber Converter inclut également un connecteur Tracker à 10 broches standard pour le réseau d’ordres, ce qui est parfait lorsque toutes les connexions du casque sont déjà utilisées et que vous avez besoin d’une connexion au réseau d’ordres supplémentaire pour communiquer avec les opérateurs sur grue.


Des convertisseurs conçus pour des diffusions de qualité

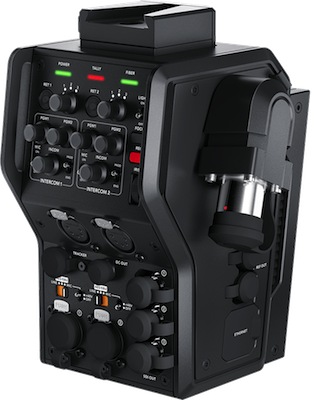

Le design en aluminium usiné très robuste du Blackmagic Camera Fiber Converter s’accorde à la perfection avec les caméras URSA Broadcast, URSA Mini ou toute caméra dotée de supports pour batteries standard. Il a été conçu pour répondre aux exigences de la production sur le terrain et aux besoins de diffusion en continu.

Le Blackmagic Camera Fiber Converter est doté de connexions standard et de caches anti-poussière, ainsi que d’un support V-Lock intégré sur le haut du boîtier qui permet d’ajouter un Studio Viewfinder. Vous pouvez également installer deux Blackmagic Studio Fiber Converters côte à côte dans un rack standard à l’aide du support de montage en option.

Le connecteur pour fibre optique du Blackmagic Studio Fiber Converter est situé sur le panneau avant, juste à côté de l’écran LCD de 5 pouces, ce qui est très pratique pour brancher des caméras à distance et visionner instantanément le flux.


Caractéristiques techniques détaillées

Connexions

- Entrée fibre optique: 1 x câble fibre optique hybride SMPTE avec prise mâle SMPTE 304
- Entrée vidéo SDI: 1 x 12G SDI pour le flux caméra
- Sortie vidéo SDI: 1 x 12G SDI pour le flux de retour caméra, 3x 3G SDI pour le signal de retour SDI
- Réseau d'ordres (audio): 2 x 5 broches XLR pour le casque avec trois options de mixage par sortie, 1 x sortie tracker
- Audio analogique: 2 x entrées XLR à 3 broches pour AES, Ligne ou micro. Alimentation fantôme possible
- Interface de l'ordinateur: 1 x USB-C

Normes

Normes vidéo HD:

- 720p50, 720p59.94, 720p60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
- 1080i50, 1080i59.94, 1080i60

Normes vidéo Ultra HD:

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p60

- Conforme aux normes SDI: SMPTE 259M, SMPTE 292M, 296M, 372M, 424M de niveau B, 425M
- Échantillonnage audio: Fréquence d'échantillonnage de normes de télévision de 48 kHz et conversion analogique-numérique de 24 bits
- Échantillonnage vidéo: 4:2:2
- Précision des couleurs: 10 bits
- Espace colorimétrique: REC 709, REC 2020
- Prise en charge multidébit: Le SDI commute entre le HD, le 3G-SDI, le 6G-SDI et le 12G-SDI

Logiciel

- Logiciels inclus: Utilitaire Camera pour les mises à jour logicielles

Systèmes d'exploitation

- Mac OS X 10.11 El Capitan, macOS 10.12 Sierra ou version ultérieure
- Windows 8.1 ou Windows 10.

Caractéristiques physiques

- Dimensions: 138 mm x 191mm x 140 mm (Largeur x Hauteur x Profondeur)
- Poids: 2,2 Kg

Spécifications environnementales

- Température d'utilisation: 0° à 40° C (32° à 104° F)
- Température de stockage: -20° à 45° C (-4° à 113° F)
- Humidité relative: 0% à 90% sans condensation

Contenu du produit

- Blackmagic Camera Fiber Converter
- Barrette de fixation et vis pour monter l’appareil sur les caméras URSA Mini et URSA Broadcast
- 3 x câbles courts 12G-SDI pour relier les entrées et les sorties SDI aux caméras URSA Mini et URSA Broadcast
- Logiciel et manuel sur carte SD

Garantie

- Garantie fabricant limitée à 1 an
