Terminologie: La note technique suivante fait référence à une fiche audio connue aussi sous le nom de connecteur TRS. Une Fiche fait référence à un connecteur mâle. Jack fait référence à un connecteur femelle.
Le son disponible en sortie de la DeckLink Studio peut présenter une distorsion si une fiche mono est connectée sur un jack 1/4" lors de l'acquisition de signal audio analogique, ou lors de l'écoute analogique ou écoute via les sorties audio AES/EBU.
Lorsque vous connectez des câbles audio sur les jacks 1/4" de la carte DeckLink Studio, il est indispensable d'utiliser des câbles qui proposent une ficher stéréo 1/4". L'autre extrémité du câble peut être de type XLR ou RCA et fonctionnera correctement tant qu'une fiche stéréo 1/4" est utilisée d'un côté.

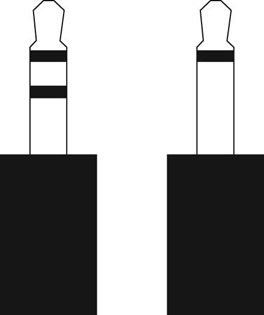

L'illustration suivante permet de voir la différence entre une fiche stéréo 1/4" sur la gauche et une version mono sur la droite. La fiche stéréo est requise pour compatibilité avec tous les jacks stéréo 1/4" présents sur la DeckLink Studio.
Le son disponible en sortie de la DeckLink Studio peut présenter une distorsion si une fiche mono est connectée sur un jack 1/4" lors de l'acquisition de signal audio analogique, ou lors de l'écoute analogique ou écoute via les sorties audio AES/EBU.
Lorsque vous connectez des câbles audio sur les jacks 1/4" de la carte DeckLink Studio, il est indispensable d'utiliser des câbles qui proposent une ficher stéréo 1/4". L'autre extrémité du câble peut être de type XLR ou RCA et fonctionnera correctement tant qu'une fiche stéréo 1/4" est utilisée d'un côté.
L'illustration suivante permet de voir la différence entre une fiche stéréo 1/4" sur la gauche et une version mono sur la droite. La fiche stéréo est requise pour compatibilité avec tous les jacks stéréo 1/4" présents sur la DeckLink Studio.
