Ultrastudio HD Mini

Interface Thunderbolt 3, entrées SDI, analogique, sorties SDI/HDMI - BDLKULSDMINHD
489,25 € HT (587,10 € TTC)
au lieu de 515,00 € HT (618,00 € TTC)


Livraison 24H (TNT, DHL)

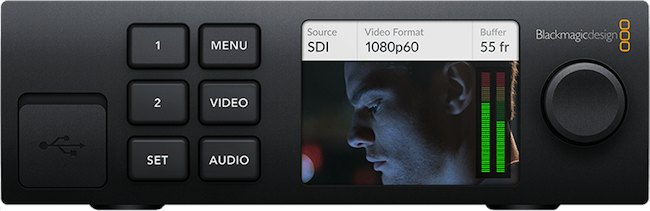

L'option Smart Panel affichée sur les photos est vendue séparément
Ne pas oublier de commander un câble Thunderbolt 3 qui n'est pas inclus avec le produit.

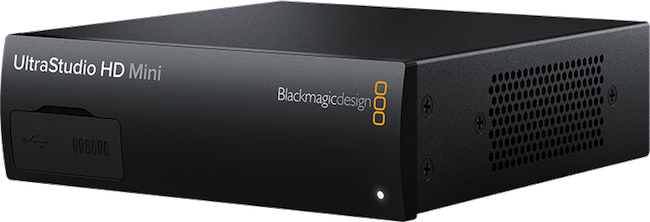

L’UltraStudio HD Mini est une solution d'acquisition et de lecture portable doté de la technologie Thunderbolt 3. Il est assez compact pour être emmené partout et assez puissant pour être utilisé pour des projets de haute qualité. Il peut capturer et lire tous les formats jusqu'à 1080p60 en YUV 10 bits ou jusqu’à 1080p30 et 2K DCI en RVB 12 bits. Il est équipé d’une sortie HDMI pour effectuer le monitoring sur une télévision grand écran, de deux sorties 3G-SDI capables d’acheminer les signaux fill et key et d’entrées audio et vidéo analogiques pour la numérisation et l’archivage de contenu provenant d’anciens enregistreurs analogiques.

Les connexions de l’UltraStudio HD Mini permettent de l’intégrer efficacement à tous les workflows les plus utilisés de nos jours. Par exemple, pour l’archivage, les utilisateurs ont besoin de se connecter à d’anciens enregistreurs, tels que des Digital Betacam, des Betacam SP ou même d’anciens magnétoscopes sur bande 1 pouce format C. Grâce à ses entrées composante analogique, composite et SDI, ainsi qu’à son port remote RS422, l’UltraStudio HD Mini possède toutes les fonctionnalités pour se connecter et capturer les vidéos directement depuis ces enregistreurs.

Les utilisateurs qui travaillent avec les logiciels de montage et d’étalonnage les plus récents, comme DaVinci Resolve, peuvent utiliser la technologie Thunderbolt 3 sur les sorties HDMI ou SDI et ainsi profiter d’un monitoring broadcast de haute qualité et d’une synchronisation AV parfaite. Pour la réalisation des graphiques broadcast en direct, les utilisateurs peuvent se servir des deux sorties SDI afin d’envoyer les signaux fill et key en temps réel vers un mélangeur de production. Les graphiques peuvent être ainsi acheminés de l’ordinateur pour réaliser des incrustations en direct.

L’UltraStudio HD Mini est doté de la technologie de pointe Thunderbolt 3, capable de transférer des données jusqu’à 40 Gb/s. À de tels débits, les utilisateurs peuvent capturer et lire des vidéos non compressées, ce qui réduit la charge de l’unité centrale pour effectuer d’autres tâches. L’UltraStudio HD Mini est alimenté via un ordinateur portable, relié par la connexion Thunderbolt 3. Les utilisateurs n’auront donc pas à transporter une alimentation externe avec eux durant leurs déplacements.

L’UltraStudio HD Mini a été conçu pour être transportable et n’occupe que le tiers d’un rack standard. Il peut donc être monté avec d’autres équipements sur un rack ou être utilisé seul sur un bureau. Il est également compatible avec le Teranex Mini Smart Panel, ce qui permet d’avoir accès à des boutons de contrôle sur le panneau avant et à un écran LCD pour le monitoring. Les utilisateurs peuvent ainsi prévisualiser la vidéo, mais aussi afficher les vumètres, le timecode et bien plus. L’Ultra Studio HD Mini est si compact qu’il peut être glissé dans un sac à dos avec un ordinateur et un lecteur portables. C’est la solution portative absolue pour l’acquisition et la lecture de vidéos.

Les utilisateurs peuvent ajouter le Teranex Mini Smart Panel en option. Ainsi, ils pourront effectuer le monitoring via un écran LCD et accéder à des commandes supplémentaires sur la face avant de l’UltraStudio HD Mini. Facile à installer, le Teranex Mini Smart Panel présente des boutons de contrôle et un écran couleur lumineux pour prévisualiser les vidéos tout en affichant les vumètres, le timecode et les informations de format. Il peut également être utilisé pour ajuster les paramètres et pour changer l’entrée de la source vidéo.

Grâce au Teranex Mini Smart Panel, les utilisateurs peuvent voir les vidéos, les niveaux audio et les informations d’état directement sur l’écran LCD du panneau. Les informations d’état permettent de visualiser la sélection de l’entrée et le format utilisé, ainsi que le niveau de la mémoire d’image. Le niveau de la mémoire d’image indique la qualité de l’acquisition et de la lecture d’une vidéo. Il montre le nombre d’images disponibles dans la mémoire pendant la lecture ou l’acquisition. Les diffuseurs peuvent ainsi évaluer la performance de leur support de stockage pendant l’acquisition ou la lecture et être prévenus à l’avance d’un éventuel problème concernant la vitesse du disque.


Spécifications techniques détaillées

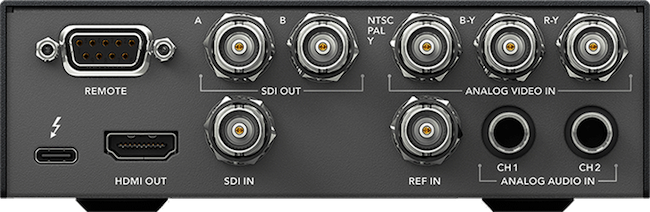

Connexions

- Entrées vidéo SDI: 1 x commutable entre SD/HD 3Gb/s
- Sorties vidéo SDI: 2 x commutable entre SD/HD 3Gb/s. Prend en charge le 4:2:2/4:4:4 Single Link et Dual Link.
- Débits SDI: 270Mb, 1.5G, 3G
- SDI optique: Aucune
- Entrées vidéo HDMI: Aucune
- Sorties vidéo HDMI: 1 x connecteur HDMI 1.4b de type A
- Entrées vidéo analogique: Y, B-Y, R-Y/NTSC/PAL
- Sorties vidéo analogique: Aucune
- Entrées audio analogique: 2 x connecteurs jack de 1/4 pouces pour l’audio analogique symétrique et asymétrique
- Sorties audio analogique: Aucune, audio intégré uniquement
- Entrées audio SDI: 16 canaux intégrés en SD et HD
- Sorties audio SDI: 16 canaux intégrés en SD et HD
- Sorties audio HDMI: 2 canaux intégrés en SD et HD
- Entrée de référence: Tri-Sync ou Black burst
- Contrôle de périphérique: Port de contrôle RS422 compatibles avec Sony™. Il est possible d'inverser la direction des ports série TxRx par contrôle logiciel.

Codecs

- AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR
- DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD
- DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422
- DNxHD, DNxHR
- Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy
- 4:2:2 8 bits non compressé, 4:2:2 10 bits non compressé, 4:4:4 10 bits non compressé

Logiciel

Logiciels inclus

- Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility et pilote Blackmagic sur Mac OS X et Windows
- Media Express, Blackmagic Desktop Video Utility et pilote Blackmagic sous Linux

Mise à jour du logiciel interne

- Firmware intégré au pilote logiciel. Chargement lors du démarrage du système ou par mise à jour logicielle

Logiciels compatibles

- DaVinci Resolve, Fusion, Final Cut Pro X, Premiere Pro CC, Avid Media Composer, After Effects CC, Avid Pro Tools, Steinberg Cubase, Steinberg Nuendo, Autodesk Smoke, Photoshop CC
- Autres applications compatibles : Nuke, Steinberg Nuendo, Tools On Air just:in & live:cut & just:play & just:live, Softron OnTheAir, MovieRecorder and OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Producer, Resolume Avenue 5, Magix Vegas Pro, VideoStudio Pro X9.5, CyberLink Power Director, MAGIX Video Pro X, VidBlaster X, Studio and Broadcast, Uniplay One and CG, CasparCG, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster

Normes vidéo

Standards vidéo SD

- 525i59.94 NTSC
- 625i50 PAL

Standards vidéo HD

- 720p50, 720p59.94, 720p60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
- 1080i50, 1080i59.94, 1080i60, 1080p50, 1080p59.94, 1080p60

Standards vidéo 2K

- 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

- Conformité normes SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M et SMPTE 425M A/B
- Prise en charge des métadonnées SDI: RP 188/SMPTE 12M-2 et sous-titrage codé
- Échantillonnage audio: Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits
- Échantillonnage vidéo SDI: 4:2:2/4:4:4
- Précision des couleurs: RVB 4:4:4 8, 10 et 12 bits jusqu'à 1080p30 et YUV 4:2:2 8 et 10 bits dans tous les standards
- Espace colorimétrique: REC 601, REC 709
- Résolution HDMI: Entrée en résolution HD reproduisant chaque pixel sur l'écran connecté
- Prise en charge de multiples débits de données: Les connexions vidéo SDI et HDMI sont commutables entre la définition standard et la haute définition. Le SDI commute entre le 270 Mb/s, le 1.5 Gb/s et le 3 Gb/s
- Protection anticopie: L’entrée HDMI ne peut être utilisée pour la capture des sources HDMI protégées. Vérifiez systématiquement la propriété des droits d’auteurs avant toute capture ou distribution du contenu

Tampon de trame matériel

- v210 (YUV 10 bits)
- 2vuy (YUV 8 bits)
- ARGB, BGRA (RGB 8 bits)
- r210 (RGB 10 bits)
- R12B,R12L (RGB 12 bits)

Acquisition sur l'ordinateur

- 1 x Thunderbolt™ 3 pour Mac et Windows
- Alimenté à partir de l’ordinateur hôte Thunderbolt, comprend le kit de développement Blackmagic Desktop Video

Contrôle

- Panneau de contrôle (en option Smart Panel): 7 boutons de sélection des entrées, écran couleur de 5 pouces
- Contrôle de périphérique: 1 port RS-422 compatibles avec Sony™. Il est possible d'inverser la direction des ports série TxRx par contrôle logiciel

Traitement

- Conversion de l'espace colorimétrique: Traitement matériel en temps réel
- Down-Conversion HD: Down-conversion matérielle 10 bits en temps réel sur la sortie SDI B, Composite et S-Video lorsque vous travaillez avec des formats vidéo HD lors de la lecture. Choix possibles entre letterbox, 16:9 anamorphique et recadrage centré 4:3
- Effets en temps réel: Effets internes Apple Final Cut Pro X. Effets Premiere Pro CC Mercury Playback Engine. Effets internes Avid Media Composer. DaVinci Resolve
- Installation physique: Nécessite un ordinateur doté d'un port USB-C Thunderbolt™ 3. Rapportez-vous aux pages d’assistance pour consulter la configuration requise.

Systèmes d'exploitation

- Mac OS X 10.11 El Capitan
- macOS 10.12 Sierra ou version ultérieure
- Windows 7, 8.1 et 10 en 64 bits
- Linux

Alimentation requise

- Alimentation via câble Thunderbolt

Caractéristiques physiques

- Dimensions: 140 mm (long) x 44 mm (haut) x 170 mm (profondeur)
- Poids: 610 Gr
- Garantie: Garantie fabricant limitée à 3 ans

Caractéristiques d’environnement

- Température d'utilisation: 5° à 40° C (32° à 104° F)
- Température de stockage: -20° à 45° C (-4° à 113° F)
- Humidité relative: 0% à 90% sans condensation

Inclus

- UltraStudio HD Mini
- Logiciel et manuel sur carte SD
- DaVinci Resolve sur carte SD
