Convertisseur vidéo

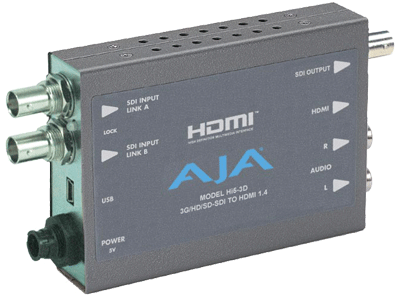

AJA Hi5 3D

Convertisseur 3G/Dual-link/SD/HD-SDI vers HDMI 1.4a (audio et vidéo) - Hi5-3D
AJA Hi5 3D
460,08 € HT (552,10 € TTC)
au lieu de 511,20 € HT (613,44 € TTC)

Le modèle Hi5-3D est un multiplexeur vidéo 3D qui combine deux entrées 3G ou HD-SDI afin de proposer de nombreux formats 3D multiplexés sur les sorties HDMI 1.4a et HD-SDI. La sortie HDMI 1.4a prend en charge les transactions EDID autorisant les configurations automatiques 2D/3D en fonction des possibilités du moniteur HDMI. L'entrée SDI 2 est synchronisée à l'image près sur l'entrée SDI 1 dans les différents modes 3D. Les flux audio incorporés dans l'entrée SDI se retrouvent à la fois sur les sorties HDMI et SDI. Deux canaux audio analogiques RCA sont également disponibles avec réglage par l'utilisateur de la sélection de canal. Le modèle Hi5-3D est pris en charge par le logiciel AJA Mini-Config pour toute la partie configuration et mise à jour de programme interne.


Modes 3D pris en charge

Le Hi5-3D prend en charge, en fonction du format vidéo, les modes 3D "side-by-side", "top-bottom", et "frame- packing". Les modes "side-by-side" et "top-bottom" signifient que chaque entrée est compressée horizontalement ou verticalement afin de proposer un flux vidéo unique à la même fréquence que les entrées. Le mode "frame-packing" empile deux entrées en pleine résolution afin d'obtenir une image "plus longue" (avec une fréquence et un nombre de lignes doublé). Lorsqu'il est sélectionné, le mode "frame- packing" ne peut être utilisé qu'avec des fréquences de type 23.98/24Hz.

Chaque entrée, en plus du traitement 3D, peut être tournée soit horizontallement soit verticalement ou les deux à la fois. Ce réglage est accessible au moyen de quatre commutateurs qui peuvent être actionnés dans n'importe quelle combinaison.


Formats pris en charge

Le Hi5-3D fonctionne à la fois avec des entrées 2D et 3D. En mode 2D, l'entrée est redigirée sans aucun traitement sur la sortie. En mode 3D, le Hi5-3D prend en charge les modes 3D minimum requis tels que définis par le CEA pour les moniteurs de télévision à la norme HDMI 1.4a.

Modes 3D requis par le CEA:

2 x SDI 1.5gb 720p50/59.94/60 T/B
2 x SDI 1.5gb 1080p23.98/24 T/B, FP
2 x SDI 1.5gb 1080psf23.98/24 T/B, FP
2 x SDI 1.5gb 1080i50/59.94 S/S

Remarques:
Les entrées en mode "psf" sont converties en "p" sur la sortie HDMI. La sortie SDI est compatible uniquement avec les formats S/S et T/B. Des mises à jour ultérieures de programme interne pourront éventuellement ajouter la prise en charge de nouvelles fréquences.


Réglages utilisateur

Le Hi5-3D propose des mini commutateurs de contrôle ainsi que des réglages au moyen du logiciel AJA Mini-Config. L'un des commutateurs proposé est "Local/Remote". Lorsqu'il est est en mode "Local", les autres commutateurs proposent un sous ensemble de réglages utilisateurs. Lorsqu'il est en mode "Remote", le logiciel AJA Mini-Config prend en charge le contrôle du convertisseur.


Spécifications techniques

Formats en entrée:
720p 50/59.94/60
1080i 50/59.94/60
1080p23.98
1080p24
1080p25

Entrées vidéo:
Double 3G et HD-SDI (sélection automatique)
SMPTE-292/296/424
2x BNC
1 SDI pour l'entrée oeil gauche (10 bits)
1 SDI pour l'entrée oeil droit (10 bits)

Sortie vidéo:
HDMI v1.4a en 10 bits
3G/HD-SDI en 10 bits

Sorties audio:
2 à 8 canaux audio incorporés dans la sortie HDMI.
2 sorties analogiques RCA à -10dBV (nominal), assignation des canaux par l'utilisateur.

Dimensions:
147mm x 79mm x 25mm

Alimentation
+5-20 VDC régulé, 5 watts (alimentation AJA universelle fournie en standard).


NOTE: The Hi5-3D does not encode the HDMI output with HDCP encryption. By definition, SDI inputs to the Hi5-3D are unencrypted.
