Convertisseur vidéo

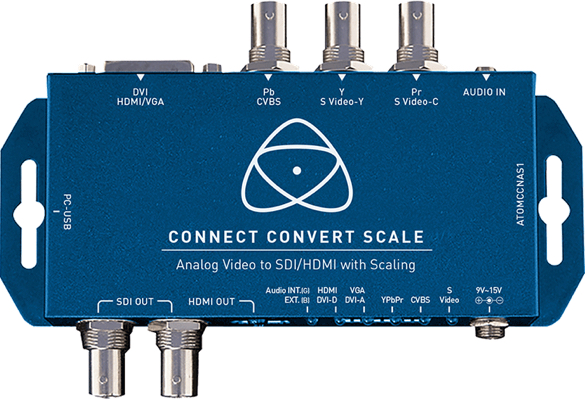

Atomos Connect analogique vers SDI/HDMI
Convertisseur/scaler analogique VGA/DVI vers SDI/HDMI jusqu'à 1080p60 - ATOMCCN-AS1

Connectez les sources analogiques composite/s-vidéo, composantes, DVI-A, VGA à destination des périphériques SDI et HDMI avec changement de format d'image et résolution jusqu'au HD 1080p60.
Fonctionnalités principales
- Entrées analogiques DVI-D/VGA ou composantes/S-Vidéo/Composite vers sorties vidéo 3G/HD/SD-SDI
- Scaler matériel intégré avec Anti-Aliasing
- Sortie simultanée 2 x SDI et 1 x HDMI
- Améliorations vidéo avec anti-crénelage et désentrelacement 3D
- L'entrée supporte les signaux analogiques et numériques RGB jusqu'en résolution 3G
- Sortie Texte avec les résolutions entrée/sortie et fréquences d'images
- 8 mires de test avec options en sortie
- Région d'intérêt personnalisées avec sélection point par point ou mise à l'échelle plein écran
- Réglages temps réel pour la luminosité, le contraste, la teinte et la saturation via contrôle USB
- Faible température de fonctionnement
- Garantie de 3 ans après enregistrement sur le site web de Atomos
- Alimentation DC ou USB
- Oreilles de mise en rack amovibles
- Mise à jour de firmware possible
Formats et résolutions supportés
Entrée HDMI/DVI-D en SD:
- 720 x 480 i59.94, 720 x 576 i50
- 720 x 480 p59.94 / p60, 720 x 576 p50
Entrée HDMI/DVI-D en HD:
- 1280 x 720 p59.94 / p60 / p50
- 1920 × 1080 i59.94 / i60 / i50
- 1920 × 1080 p23.98 / p24 / p25 / p29.97 / p30
- 3G: 1920 × 1080 p59.94 / p60 / p50
Entrée VESA:
- 1680 x 1050 p60 / 1600 x 1200 p60 / 1440 x1050 p60
- 1440 × 900 p60/1400 × 1050 p60/1366 × 768 p60
- 1280 x 1024 p60 / 1280 x 960 p60 / 1280 x 800 p60
- 1280 x 720 p60 / 1024 x 768 p60 / 800 x 600 p60
- 640 × 480 p60
Entrée VGA/DVI-A:
- 720 × 480 p59.94, p60/720 × 576 p50
Entrée HD-SDI:
- 1920 × 1080 p60/1680 × 1050 p60/1600 × 1200 p60
- 1440 × 1050 p60/1440 × 900 p60/1400 × 10 50 p60
- 1366 × 768 p60/1280 × 1024 p60/1280 × 960 p60
- 1280 × 800 p60/1280 × 720 p60/1024 × 768 p60
- 800 × 600 p60/640 × 480 p60
Entrée Composantes (YCBCR) en SD:
- 720 × 480 i59.94 / 720 × 576 i50
Entrée HD:
- 1280 × 720 p59.94, p50/1920 × 1080 i59.94, i50
- 1920 × 1080 p23.98, p24, p25, p29.97, p30
Entrée 3G:
- 1920 × 1080 p59.94, p60, p50
Entrée Composite (CVBS), S-Vidéo:
- 720 × 480 i59.94 (setup level 0 IRE / 7.5 IRE)
- 720 × 576 i50
Sortie HDMI en SD:
- 720 x 480 i59.94, 720 x 576 i50
- 720 x 480 p59.94 / p60, 720 x 576 p50
Sortie HDMI en HD:
- 1280 x 720 p59.94 / p60 / p50
- 1920 × 1080 i59.94 / i60 / i50
- 1920 × 1080 p23.98 / p24 / p25 / p29.97 / p30
- 1920 × 1080 p59.94 / p60 / p50
Sortie SD-SDI:
- 720 × 480 i59.94, i60/ 720 × 576 i50
- 720 × 480 p59.94, p60/ 720 × 576 p50
Sortie HD-SDI:
- 1280 × 720 p59.94 / p60 / p50
- 1920 × 1080 i59.94 / i60 / i50
- 1920 × 1080 p23.98 / p24 / p25 / p29.97 / p30
Sortie 3G-SDI:
- 3G-SDI Level A: 1920 × 1080 p59.94 / p60 / p50
Sortie HDMI:
- HDMI Ver.1.3a, HDCP non supporté, pas de conformité CEC
Sorties SDI:
- 3G-SDI Level A format natif de limage pris en charge (SMPTE 425M)
- HD-SDI (SMPTE 292 M)
- SD-SDI (SMPTE 259 M)
- 2 x Up/Down Conversion SDI
- 1 x SDI en transparence
Formats vidéo pris en charge en sortie:
- SDI resynchronisé et amplifié
- Format ASI en entrée SDI
- Conversion Up/Down SDI
- 1080p60/50, 1080i60/50, 1080p30/25/24, 720p60/50
- 1080p59.94, 1080i59.94, 720p59.94, 1080p29.97, 1080p23.98
- 525i, 625i
Connexions:
- BNC (SDI) × 1
- DVI-I (DVI-D + DVI-A) × 1
- BNC (YPbPr ou S-Video + CVBS) × 3
- 3.5mm mini jack × 1
Entrée audio:
- HDMI avec audio incorporé (jusqu'à 8 canaux)
- audio asymétrique (mini jack stéréo, compatible 2 canaux)
Sortie audio:
- HDMI avec audio incorporé (LPCM, Max. 8 ch, fs = 32 kHz jusqu'à 192 kHz)
- SDI avec audio incorporé (LPCM, Max. 8 ch, fs = 48 kHz)
Délai sur les entrées/sorties:
- En mode Scaler: jusqu'à 2 images
- En mode transparence: jusqu'à 2 lignes
Alimentation:
- 9V - 15V DC (Barrel Connector, 5.5mm, 2.1mm Center)
Température de fonctionnement:
- 0°C jusqu'à 50° C
