Blackmagic MultiView 4

Mosaique d'images de 4 sources vidéo indépendantes SD/HD/Ultra HD sur un seul moniteur - HDL-MULTIP6G/04
427,5 € 475,00 € H.T

Le Blackmagic MultiView 4 est doté de quatre entrées 6G-SDI indépendantes qui prennent en charge tous les formats SD, HD et Ultra HD jusqu'à 2160p30. Il suffit de connecter vos sources pour afficher une grille standard de 2x2 sur une télévision HD ou Ultra HD. Grâce au logiciel de contrôle à distance via Ethernet, vous pouvez afficher les vumètres, choisir le canal audio à acheminer, créer des libellés personnalisés et autres.

Le MultiView 4 est compatible avec le Teranex Mini Rack Shelf, vous pouvez ainsi l'installer sur un bureau ou dans un rack. Il est également possible d'installer un Teranex Mini Smart Panel pour contrôler le MultiView avec un panneau avant. Vous pouvez alimenter le MultiView 4 via la connexion AC et via Ethernet, ce qui vous offre une fiabilité et une redondance à toute épreuve.


Un monitoring multisource conçu pour les diffuseurs

Le monitoring multivue est idéal pour les grandes régies qui génèrent de nombreux signaux d'entrée, pour la production multicaméra ou dans des espaces restreints qui ne permettent pas d’avoir plusieurs moniteurs. Grâce aux Blackmagic MultiView, dites adieu aux nombreux moniteurs et aux dizaines de câbles pour visualiser toutes vos sources vidéo ! Il suffit de brancher vos caméras, magnétoscopes, mélangeurs et grilles de commutation aux connexions SDI pour visualiser toutes vos réalisations sur un seul moniteur HD ou Ultra HD avec une clarté et des détails hors du commun.


Affichez la combinaison de sources SD, HD et Ultra HD de votre choix

Chaque fenêtre du Blackmagic MultiView fait office de moniteur vidéo indépendant. Toutes les entrées 6G-SDI disposent d'un synchronisateur d'image. Elles prennent en charge tous les standards vidéo et les fréquences d'images et chaque entrée est totalement indépendante. Vous pouvez donc afficher simultanément n'importe quelle combinaison de sources NTSC, PAL, 720p, 1080i, 1080p et Ultra HD jusqu'à 2160p30 sur le même écran, qu'elles soient synchronisées ou pas. Vous disposez ainsi de 4 ou de 16 moniteurs indépendants en un.


La solution multivue offrant la plus haute résolution au monde

Le Blackmagic MultiView prend en charge les écrans HD et Ultra HD. Vous bénéficiez ainsi d'une compatibilité maximale avec votre équipement HD tout en ayant le choix d'utiliser un moniteur Ultra HD pour obtenir une netteté hors pair. L'Ultra HD offre quatre fois plus de pixels que la HD standard, permettant à votre vidéo d’avoir le meilleur piqué possible.
Lorsque vous choisissez un affichage 2x2 sur un moniteur Ultra HD, vous disposez d'une résolution HD 1920 x 1080 sans redimensionnement d'image sur chaque fenêtre ! Le MultiView est doté de sorties 6G-SDI et HDMI permettant une connexion directe à des télévisions, projecteurs vidéo et moniteurs broadcast.


Connexions 6G-SDI multidébits

Tous les modèles Blackmagic MultiView comprennent des entrées 6G-SDI multidébits dotées d'un synchronisateur d'image et des sorties en boucle individuelles, ce qui les rend compatibles avec tous vos équipements. Les entrées SDI détectent et synchronisent automatiquement tous les formats SD, HD et Ultra HD jusqu'à 2160p30. Vous disposez également de connexions HDMI et 6G-SDI pour acheminer la HD et l’Ultra HD. En outre, le MultiView 16 est doté d'une entrée de référence blackburst/tri-sync pour les installations en studio.


Fonctionne avec le Teranex Mini Smart Panel

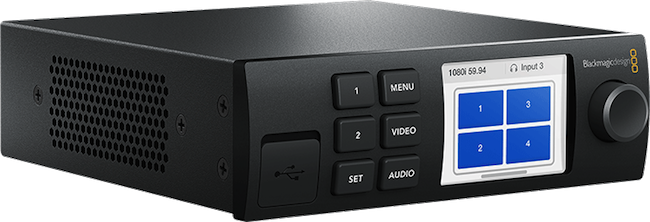

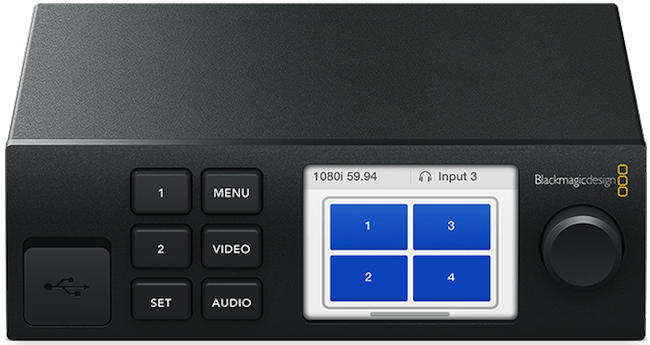

Le Blackmagic MultiView 4 est compatible avec le Teranex Mini Smart Panel, vous pouvez donc choisir de contrôler votre solution multivue avec un panneau avant. Pour l'installer, il suffit d'échanger le panneau avant et d'ajuster les paramètres à la volée ! Le Smart Panel est doté de boutons dédiés, d'un écran LCD et d'une molette qui vous permettent d'activer les libellés personnalisés, les vumètres, les bordures, le tally et autres. Vous pouvez également modifier des paramètres tels que l'adresse IP et le format de sortie vidéo directement à partir du panneau avant.


Utilisez les accessoires du Teranex Mini

Le MultiView 4 a le même format que les convertisseurs 12G-SDI Teranex Mini de Blackmagic Design. Vous pouvez donc utiliser le Teranex Mini Rack Shelf pour installer le MultiView 4 sur rack, mais aussi pour monter plusieurs MultiView 4 ou un mélange de Teranex Mini et de MultiView sur le même rack. Le choix est vôtre ! Si vous travaillez dans un environnement broadcast exigent où il faut pouvoir changer les paramètres à tout instant, vous pouvez également installer un Teranex Mini Smart Panel. Ce panneau vous donne un accès rapide aux paramètres du MultiView 4 à travers des menus simples à utiliser.


Spécifications techniques détaillées

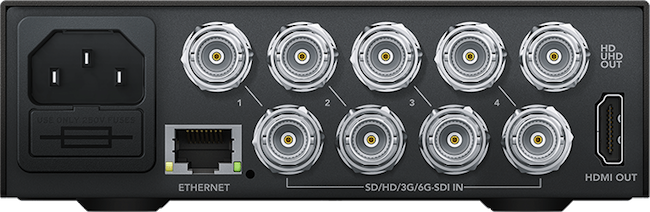

Connexions:

- Entrée vidéo SDI: 4 x SD-SDI, HD-SDI et 6G-SDI 10 bits
- Sortie vidéo en boucle SDI: 4 x SD-SDI, HD-SDI et 6G-SDI 10 bits
- Sorties Vidéo SDI Multi View: 1 x HD-SDI 10 bits et 6G-SDI 10 bits
- Sorties Vidéo HDMI Multi View: 1 x connecteur HDMI de type A. La sortie prend en charge l'EDID du moniteur
- Prise en charge de multiples débits de données: Détection automatique de SD, HD ou 6G-SDI. Visualisation simultanée de vidéo 4K, HD et SD
- Mises à jour: Interface USB 2.0 haut débit (480Mb/s) ou via Ethernet
- Contrôle: Panneau avant Teranex Mini Smart Panel en option, doté d'un écran LCD intégré, d'une molette et de six boutons
- Configuration: Ethernet RJ45 ou USB 2.0 pour les mises à jour du firmware et la configuration de l'adresse IP
- Resynchronisation: Sur toutes les sorties SDI, commutation automatique entre la vidéo définition standard, haute définition et 6G-SDI

Standards et normes vidéo

Prise en charge du format SD:

- 525i29.97 NTSC, 625i25 PAL

Prise en charge du format HD:

- 720p50, 720p59.94,720p60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50,1080p59.94, 1080p60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
- 1080i50, 1080i59.94, 1080i60

Prise en charge du format 2K:

- 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
- 2K 23.98 PsF, 2K 24 PsF, 2K 25 PsF

Prise en charge du format Ultra HD:

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

Prise en charge du format 4K:

- 2160p24

- Conformité aux normes SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M, ITU-R BT.656 et ITU-R BT.601
- Débits vidéo SDI: Les entrées vidéo SDI sont commutables entre la définition standard, la haute définition et le 4K. Le SDI commute entre le SDI définition standard 270 Mb/s, le HD-SDI 1.5 Gb/s, le 3G-SDI et le 6G-SDI
- Échantillonnage vidéo SDI: 4:2:2 et 4:4:4
- Échantillonnage audio SDI: Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits
- Précision des couleurs SDI: 4:2:2 et 4:4:4 10 bits
- Espace colorimétrique SDI: YUV ou RGB pour les entrées, YUV pour les sorties
- Commutation automatique SDI: Sélection automatique entre la SD-SDI, HD-SDI et 6G-SDI sur chaque entrée afin que chaque entrée puisse prendre en charge une norme de télévision différente
- Prise en charge des métadonnées SDI: Identification de charge utile vidéo définie dans la norme SMPTE 352M

Affichages:

- Teranex Mini Smart Panel en option, doté d'un écran de 1.5” pour les menus de configuration

Logiciel:

- Contrôle par logiciel: Logiciel MultiView inclus gratuitement pour Windows™ et Mac OS X™
- Mise à jour du logiciel interne: via application de mise à jour fournie

Systèmes d'exploitation:

- Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan ou version plus récente
- Windows 8.1 ou Windows 10

Alimentation Requise:

- Protection contre les coupures de courant: Les paramètres du MultiView 4 sont conservés et restaurés instantanément lors de la mise en marche
- Alimentation: Câble IEC requis. Entrée AC 90 - 240V
- Power over Ethernet: Peut être alimenté via DC 48V à l'aide du PoE+ (Power over Ethernet)
- Consommation d'énergie: 16 Watts

Caractéristiques physiques:

- Largeur: 140 mm
- Hauteur: 44 mm
- Profondeur: 170 mm
- Poids: 580 g

Caractéristiques d'environnement:

- Température d'utilisation: 0° à 40° C
- Température de stockage: -20° à 45° C
- Humidité relative: 0% à 90% sans condensation

Contenu du produit:

- Blackmagic MultiView 4
- Logiciel et manuel sur carte SD

Garantie:

- Garantie fabricant limitée à 3 ans
