Routeurs-Switchers

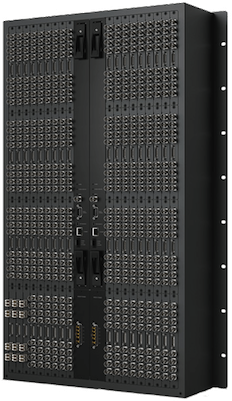

BMD Universal Videohub 288

Chassis extensible jusqu'à 72 cartes SDI BNC ou Fibre (4 in/out) avec double crosspoint 288 x 288 et double carte d'alimentation - VHUBUV/288CH
BMD Universal Videohub 288
8423,1 € 9 359,00 € H.T

Votre routeur universel Videohub à la carte !

Si vous recherchez à la fois une parfaite redondance et la capacité de configurer votre propre routeur avec des cartes d'interfaces SDI cuivre ou fibre optique, alors Universal Videohub est le choix idéal. Universal Videohub est proposé en deux versions avec cartes crosspoint maximales de 72 x 72 ou 288 x 288, et comme chaque module est proposé sous la forme de carte interchangeable, vous pouvez mélanger les composants comme bon vous semble afin d'obtenir le routeur dont vous avez besoin, et échanger à chaud les cartes en cas de défaillance ou plus simplement en cas d'évolution de la configuration du routeur ! Universal Videohub propose de puissantes fonctionnalités avec commutation automatique SD, HD et 3 Gb/s SDI, ports de contrôle de périphérique intégrés, et contrôle externe via Ethernet ou série. Le modèle Universal Videohub 288 propose une configuration avec doubles cartes crosspoint et alimentations, assurant ainsi une totale redondance des équipements. Avec Universal Videohub, vous accédez à la flexibilité, la qualité et une totale redondance, le tout à un prix parfaitement abordable !


Configuration sur mesure

Les routeurs Universal Videohub sont livrables "vides", sans aucune carte à l'intérieur, ce qui vous offre une totale liberté de choix et de configuration pour le routeur que vous souhaitez ! Par exemple, vous pouvez insérer des cartes SDI BNC ainsi que des cartes SDI fibre optique dans n'importe quelle combinaison en fonction des équipements à votre disposition. Cela permet d'intégrer partiellement des cartes d'interfaces SDI afin de couvrir vos besoins initiaux, puis d'ajouter des cartes SDI supplémentaires jusqu'à la configuration impressionnante de 288 x 288 entrées/sorties ! Afin de rendre cette évolutivité encore plus efficace, les cartes crosspoint et cartes d'alimentation du routeur Universal Videohub 72 sont totalement compatibles avec le routeur Universal Videohub 288.


Fiabilité diffusion 24/7

Universal Videohub est le routeur indispensable pour une fiabilité inconditionnelle 24/7 en raison principalement de sa conception à base de cartes interchangeables ou tous les composants électroniques peuvent être facilement remplacés en cas de panne matérielle. Universal Videohub ne possède aucun composant électronique sur la carte mère principale et tous les composants sont donc remplaçables à chaud par lun simple échange de cartes en cas de panne ou tout simplement pour ajouter des cartes d'interfaces pour faire évoluer les capacités de connexion du routeur. Universal Videohub 288 propose en plus un connecteur supplémentaire pour une carte crosspoint de redondance ainsi que pour une alimentation redondante. En cas de panne, la carte crosspoint bascule sur la deuxième carte (si présente) afin de maintenir un fonctionnement continu sans interruptions.


Redondance intégrale tolérance de pannes

Universal Videohub 288 présente une redondance absolue de tolérance de pannes multiples, y compris lors de problèmes multiples se manifestent sur les deux cartes crosspoint. Dans le cas très rare, mais possible de pannes multiples intervenant sur les deux cartes crosspoint, Universal Videohub 288 détecte et combine automatiquement les parties fonctionnelles des deux cartes crosspoint afin de maintenir le fonctionnement du routeur. Il s'agit là d'une réelle tolérance de pannes multiples uniquement disponible sur les routeurs Universal Videohub, éliminant ainsi les situations ou une panne sur carte crosspoint peut passer inaperçue et devenir soudainement indisponible si la carte crosspoint principale doit faire face à un problème.


Haute qualité SDI 3 Gbits

Avec la présence excitante des nouvelles connexions SDI 3 Gbits intégrées, Videohub propose un débit de données SDI deux fois supérieur au standard HD-SDI. Utilisez les connexions SDI 3 Gbits pour le montage de films haute résolution 2048 x 1556. Le SDI 3 Gbits propose une totale compatibilité avec la SD, la HD ou 2K dans les formats 4:4:4 ou 4:2:2 avec un seul et unique câble BNC. Avec la technologie SDI 3 Gbits intégrée, vous disposez d'une compatibilité totale avec tous les équipements actuels SDI en définition standard et haute définition, ainsi que tous les nouveaux formats qui arriveront prochainement dans le futur.


Contrôle personnalisé au moyen du SDK

Si vous souhaitez intégrer Vidéohub au sein d'autres équipements de routage, ou même développer votre propre contrôle personnalisé, alors le kit de développement gratuit (SDK) vous permet d'ajouter de nouveaux protocôles, de nouveaux panneaux de contrôle ou tout autre système de contrôle personnalisé que vous désirez. Maintenant, tous les routeurs Videohub peuvent être intégrés dans les installations des diffuseurs ou toute autre intégration à la carte. Videohub SDK comprend toutes les librairies, la documentation et même des exemples de code source. Videohub SDK est disponible maintenant au téléchargement !


Re-synchronisation du signal SDI

Universal Videohub intègre des re-synchronisations SDI sur chaque entrée SDI qui régénèrent le signal vidéo SDI. Chaque centimètre de câble vidéo à partir de votre périphérique SDI dégrade le signal numérique SDI. Des câbles numériques de qualité premium peuvent certainement aider, toutefois ils ne peuvent pas éliminer cette perte de signal sur la longueur. Avec une re-synchronisation SDI, vous pouvez regénérer un signal SDI sans interférences à destination de tous les périphériques SDI de votre studio sur des distances et longueurs plus importantes.


Universal Videohub 72 ou 288

Le Videohub Universal 72 est un routeur à commutation 3G/HD/SD avec contrôle de magnétoscopes entièrement dimensionnable. Vous pouvez ajouter des cartes d'interfaces SDI en câble cuivre ou fibre optique en fonction de vos besoins, jusqu'à la configuration routeur maximale de 72 x 72 entrées/sorties. Le chassis du rack Universal Videohub 72 est de seulement 5 RU et tout juste 15 cm environ de profondeur, capable de supporter une seule carte crosspoint 72 x 72 ainsi qu'une seule carte d'alimentation.

Le Videohub Universal 288 est le routeur ultime à commutation 3G/HD/SD avec contrôle de magnétoscopes. Avec un choix de cartes crosspoint de 72 x 72 ou 288 x 288, le chassis peut évoluer facilement avec les cartes d'interfaces SDI installables à chaud qui incorporent la gestion intégrale du contrôle de périphériques. Si vous souhaitez bénéficier d'une parfaite redondance, alors ajoutez une seconde carte crosspoint pour une fiabilité à toute épreuve 24/7 ! Toutes les entrées ont une reconnaissance et commutation automatique en fonction des formats et toutes les sorties sont re-synchronisées. Le chassis Universal Videohub 288 se présente sous la forme d'un rack 18 RU et tout juste 15 cm environ de profondeur. Vous bénéficiez d'une connectivité série et Ethernet, d'un contrôle périphérique externe via équipement tierce-partie ainsi des alimentations redondantes. Universal Videohub 288 vous permet de démarrer en douceur avec un coût abordable puis d'étendre les capacités en fonction de votre environnement et de vos besoins.


Informations techniques détaillées

Connexions

- Entrée vidéo SDI : jusqu'à 288 entreés SD/HD/3G et ASI commutable. Au choix entre SDI BNC ou SDI fibre optique.
- Sortie vidéo SDI : jusqu'à 288 sorties SD/HD/3G et ASI commutable avec resynchronisation SDI. Au choix entre SDI BNC ou SDI fibre optique.
- Entrée synchronisation : Blackburst et Triple-Synchro pour SD, HD et 2K.
- Support des différents formats : détection automatique SD, HD ou 3 Gbits SDI. Routage simultané des formats 2K, HD, SD et DVB-ASI.
- Mises à jour : au moyen de la connexion USB 2.0.
- Contrôle de périphérique série : jusqu'à 288 ports de contrôle RS-422 (compatible Sony) bi-directionnels au moyen de câbles éclatés optionnels.
- Contrôle du routeur : au choix via connexion Ethernet RJ45 ou USB 2.0 ou Smart Control partagé sur réseau IP.
- Configuration du routeur : au choix via connexion Ethernet RJ45 ou USB 2.0 partagé sur réseau IP.
- Contrôle RS-422 du routeur : 1 x entrée pour gestion du contrôle de commutation crosspoint.
- Resynchronisation : sur toutes les sorties SDI.


Standards

Prise en charge formats SD :
625/25 PAL, 525/29.97 NTSC.

Prise en charge formats HD :
1080p23.98, 1080PsF23.98, 1080p24, 1080PsF24, 1080p25, 1080PsF25, 1080p29.97, 1080PsF29.97, 1080p30, 1080PsF30, 1080i50, 1080i59.94, 1080i60, 1080p50, 1080p59.94, 1080p60, 720p23.98, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60.

Prise en charge formats 2K :
2048 x 1556/23.98/24/25.

Conformité normes SDI :
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-A, SMPTE 425M-B, ITU-R BT.656 and ITU-R BT.601.

Débits vidéo SDI :
Les connexions vidéo SDI commutent entre définition standard, haute définition et 2K. Le SDI commute entre 270 Mbits, 1,5 Gbits HD-SDI et 3 Gbits HD et 2K SDI.

- Echantillonnage vidéo SDI : 4:2:2 et 4:4:4.
- Echantillonnage audio SDI : échantillonnage standard 48 kHz en 24 bits.
- Précision couleur SDI : 4:2:2 et 4:4:4 en 10 bits.
- Espace colorimétrique SDI : YUV ou RGB.

Commutation auto SDI :
Sélection automatique entre SD-SDI, HD-SDI, 3 Gbits SDI et DVB-ASI sur chaque entrée afin que chaque entrée puisse fonctionner avec un format de diffusion différent.

Support des métadonnées SDI : support des données auxiliaires telles que définies par la norme SMPTE 352M.


Compléments

- Logiciel de contrôle : logiciel fourni en standard pour Windows et Mac OS X.
- Mise à jour de programme interne : au moyen de logiciel de mise à niveau inclus.
- Installation : format rack 18U, profondeur de 15 cm.
- Protection contre coupure d'alimentation : les connexions du routeur sont préservées et restaurées instantanément à l'allumage indépendament de l'ordinateur hôte.
- Alimentation : des options d'alimentations redondantes sont disponibles. Alarme GPI pour connexion sur alarmes externes.
- Garantie : 3 ans par le fabricant.
