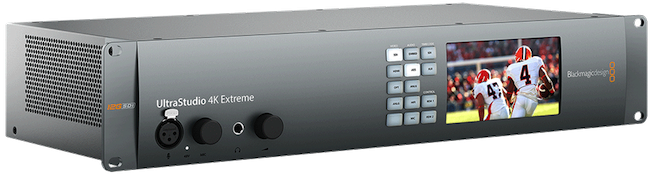

Lorsque vous avez besoin de la meilleure solution d'acquisition et de lecture vidéo actuellement disponible sur le marché, UltraStudio 4K Extreme est l'outil qu’il vous faut ! Il intègre la technologie de pointe 12G-SDI ainsi que des connexions HDMI 2.0 qui fonctionnent à une fréquence d'images de 60 i/s et à une profondeur de couleurs de 12 bits en 4K et en 3D stéréoscopique. Ce modèle offre davantage de connexions analogiques et numériques que les autres modèles UltraStudio, vous pouvez donc l'utiliser avec tous types de caméras, d’enregistreurs, de grilles de commutation ou d’écran. Pour exploiter encore plus UltraStudio 4K Extreme, connectez-le à votre ordinateur à l'aide de la connexion PCIe et travaillez sur des fichiers RVB qui offrent une profondeur de couleurs de 12 bits en résolution 4K et en 3D stéréoscopique. Lorsque vous utilisez Mac OS X, utilisez l'encodeur matériel intégré au format ProRes afin de réduire la vitesse de transfert des données et ainsi modifier les fichiers 4K sur votre ordinateur portable !


Codage vidéo matériel intégré

UltraStudio 4K Extreme dispose d'un encodeur matériel multi formats qui vous permet d'enregistrer en H.265 et ProRes. Le format H.265 devient progressivement le format de compression servant à la distribution de contenu en ligne en résolution Ultra HD. Le format ProRes, quant à lui, est le format de postproduction le plus populaire au monde. Lorsque vous travaillez au format ProRes sur Mac OS X, l'encodeur matériel encode la vidéo en temps réel, permettant ainsi d’exploiter la vitesse fournie par le port Thunderbolt. La vidéo haute résolution dont la fréquence d'images est élevée peut en effet être compressée en interne, et seule la vitesse de transfert la plus basse sera envoyée par le port Thunderbolt. Le codage ProRes en temps réel vous permet également d’enregistrer en format haute résolution sur des ordinateurs lents. En temps normal, votre ordinateur portable ne pourrait sans doute pas prendre en charge ce type de fichier, mais la puissance de cet encodage réduit considérablement les coûts d’exploitation et les exigences de vitesse de vos installations.


Une connectique de grande qualité

UltraStudio 4K Extreme est doté d'une connexion 12G-SDI Quad Link capable de prendre en charge le format 2160p60 à l’aide d’un seul câble ou en SDI Dual Link ou Quad Link. Ce modèle intègre également une connectique HDMI 2.0 et composante analogique, et offre 4 canaux analogiques XLR et 2 canaux audio numériques AES/EBU, le timecode, une entrée de référence et le contrôle série. Pour votre workflow 4K RVB à fréquence d'images élevée, reliez UltraStudio 4K Extreme via la connexion Thunderbolt ou à l'aide de l'adaptateur PCIe en option.


La puissance Thunderbolt™ (2 ou 3)

Reposant sur la technologie révolutionnaire Thunderbolt™, UltraStudio se connecte à votre ordinateur à l'aide d'un seul câble de connexion extrêmement rapide dont la bande passante prend en charge les formats vidéo à très haute résolution. La technologie Thunderbolt garantit une faible latence et une synchronisation très précise, ce qui vous offre une capture et une lecture d'excellente qualité. Les modèles UltraStudio Express et UltraStudio Mini sont alimentés via la connexion Thunderbolt et sont de ce fait des solutions ultra portables. Les modèles haut de gamme UltraStudio 4K et UltraStudio 4K Extreme disposent d’un port Thunderbolt 2 en boucle et de connexions 6G-SDI ou 12G-SDI. Ce sont des outils parfaits pour les projets exigeants en 3D stéréoscopique, Ultra HD et DCI 4K.

Pour une performance optimale, le modèle UltraStudio 4K Extreme 3 dispose des mêmes fonctions de pointe que l’UltraStudio 4K Extreme. Cependant, il est également équipé d’une connexion Thunderbolt 3 qui permet de transférer des données sur un seul câble à 40 Gb/s.


12G-SDI, Ultra HD à fréquence d'images élevée

UltraStudio 4K Extreme est doté de la technologie 12G-SDI, ce qui en fait la solution d'acquisition et de lecture la plus performante au monde ! Cette interface exceptionnelle permet à UltraStudio 4K Extreme de prendre en charge l'acquisition et la lecture de l'Ultra HD et du 4K 60p à l'aide d'un seul câble BNC. Comme la technologie 12G-SDI est multi-débits, vous pouvez le connecter à tout votre matériel existant en SD et HD. En outre, il prendra en charge le format Ultra HD jusqu'à 2160p60 lorsque vous passerez à cette résolution. UltraStudio 4K Extreme prend également en charge le 12G-SDI Dual Link, vous pouvez donc effectuer de la 3D stéréoscopique et des incrustations en temps réel !


Caractéristiques techniques détaillées

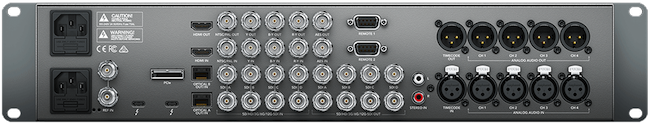

Connexions

Entrée vidéo SDI:

- 2 x 12Gb/s
- 2 x 6Gb/s SD/HD/2K/4K
- Prend en charge les formats 4:2:2 et 4:4:4 single/dual/quad link
- Commutable 2D/3D

- Boucle vidéo SDI: 4 x synchronisées SD/HD/2K/4K liées aux entrées correspondantes

Sortie vidéo SDI:

- 2 x 12Gb/s
- 2 x 6Gb/s SD/HD/2K/4K
- Prend en charge les formats 4:2:2 et 4:4:4 single/dual/quad link
- Commutable 2D/3D

Sortie vidéo SDI redondante:

- 2 x 12Gb/s
- 2 x 6Gb/s SD/HD/2K/4K
- Prend en charge les formats 4:2:2 et 4:4:4 single/dual/quad link
- Commutable 2D/3D

- Entrée/Sortie fibre optique: 2 x 12Gb/s Fibre optique (en option)
- Entrée vidéo HDMI: HDMI 2.0 de type A avec prise en charge du format 2160p60
- Sortie vidéo HDMI: HDMI 2.0 de type A avec prise en charge du format 2160p60
- Entrée vidéo analogique: 1 x composante YUV sur 3 BNCs, 1 x composite NTSC/PAL sur 1 BNC
- Sortie vidéo analogique: 1 x composante YUV sur 3 BNCs, 1 x composite NTSC/PAL sur 1 BNC
- Entrée audio SDI: 16 canaux intégrés en SD/HD/2K/4K
- Sortie audio SDI: 16 canaux intégrés en SD/HD/2K/4K
- Entrée audio HDMI: 8 canaux intégrés en SD/HD/4K
- Sortie audio HDMI: 8 canaux intégrés en SD/HD/4K
- Entrée audio analogique: 4 canaux audio symétrique analogique professionnelle via les connecteurs XLR et 2 canaux audio asymétrique grand public via les connecteurs RCA
- Sortie audio analogique: 4 canaux audio symétrique analogique professionnelle via connecteurs XLR
- Entrée audio AES/EBU: 2 canaux asymétriques avec convertisseur de fréquence d’échantillonnage sur le connecteur BNC
- Sortie audio AES/EBU: 2 canaux asymétriques sur connecteur BNC
- Entrée micro: 1 x entrée micro 48V via connecteur XLR. Alimentation fantôme commutable via logiciel
- Entrée timecode: 1 x entrée XLR
- Sortie timecode: 1 x sortie XLR
- Entrée de synchronisation: 1 x Entrée de référence. Blackburst en SD ou Tri-Sync en HD
- Sortie de synchronisation: 1 x sortie en boucle de référence. Blackburst en SD ou Tri-Sync en HD
- Contrôle de périphérique: 2 x ports RS-422 compatible avec Sony™. Il est possible d'inverser la direction des ports série TxRx par contrôle logiciel
- Interface de l'ordinateur: Thunderbolt™ 3, PCI Express
- Alimentation: 2 x alimentation universelle AC intégrée avec entrée IEC C14. 120-240V, 50-60Hz

Codecs

- Prise en charge: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), 4:2:2 8 bits non compressé, 4:2:2 10 bits non compressé, 4:4:4 10 bits non compressé

Logiciel

Logiciels inclus:

- Resolve Lite, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility et pilote Blackmagic sur Mac OS X
- Resolve Lite, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility et pilote Blackmagic sur Windows 7 et Windows 8
- Media Express, Blackmagic Desktop Video et pilote Blackmagic sous Linux
- Mise à jour du logiciel interne: Firmware intégré au logiciel de pilotage. Chargement lors du démarrage du système ou par mise à jour logicielle

Logiciels compatibles

- DaVinci Resolve, Fusion
- Final Cut Pro X
- Premiere Pro CC, After Effects CC, Photoshop CC
- Avid Media Composer, Avid Pro Tools
- Steinberg Cubase, Steinberg Nuendo

Autres applications compatibles:

- Nuke
- Steinberg Nuendo
- Avid Symphony, Avid News Cutter
- Tools On Air just:in & live:cut & just:play & just:live
- Softron OnTheAir, MovieRecorder and OnTheAir CG
- Flash Media Live Encoder, Flash Media Encoder
- Wirecast, Livestream Procaster
- Resolume Avenue 4, Sony Vegas Pro, Corel VideoStudio Pro X4, CyberLink Power Director, MAGIX Video Pro X4, Vidblaster Pro & Studio & Broadcast, Uniplay, Playbox AirBox, CasparCG, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster

Standards vidéo SDI

Prise en charge du format SD:

- 525/29.97 NTSC
- 625/25 PAL

Prise en charge du format HD:

- 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60
- 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60
- 1920 x 1080PsF23.98, 1920 x 1080PsF24, 1920 x 1080PsF25, 1920 x 1080PsF29.97, 1920 x 1080PsF30
- 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60

Prise en charge du format 2K:

- 2048 x 1080PsF23.98, 2048 x 1080PsF24, 2048 x 1080PsF25, 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25

Prise en charge du format 4K:

- 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59.94, 3840 x 2160p60
- 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25

Conformité aux normes SDI:

- SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M
- SMPTE 425M niveau A, SMPTE 425M niveau B
- ITU-R BT.656 et ITU-R BT.601

- Échantillonnage audio SDI: Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits
- Échantillonnage vidéo SDI: 4:2:2, 4:4:4 et 4:4:4:4
- Précision des couleurs SDI: YUV 4:2:2 8 et 10 bits, RVB 4:4:4 et 4:4:4 8, 10 et 12 bits
- Espace colorimétrique SDI: REC 601, REC 709

Configuration SDI:

- Sortie SDI configurable pour Quad Link 3Gb/s via Blackmagic Desktop Video Utility
- Pour utilisation en Single Link 12Gb/s sur SDI A et Dual Link 6Gb/s sur SDI A et B, SDI C et B acheminera de la HD down-convertie

Prise en charge des métadonnées SDI:

- Lecture VITC pour conversion 3:2
- Capture et lecture VANC utilisant jusqu'à 3 lignes de vidéo au sein du fichier
- HD RP188. Sous-titrage codé

Standards vidéo HDMI

Prise en charge du format SD:

- 525/29.97 NTSC
- 625/25 PAL

Prise en charge du format HD:

- 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60
- 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60
- 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60

Prise en charge du format 4K:

- 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59.94, 3840 x 2160p60
- 4096 x 2160p23.98, 4096 x 2160p24

- Échantillonnage audio: Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits
- Échantillonnage vidéo HDMI: 4:2:2 et 4:4:4
- Précision des couleurs HDMI: RGB 10 bits en HD, YUV 10 bits en 4K
- Configuration HDMI: HDMI 2.0 prend en charge la technologie Deep Color et effectue automatiquement la configuration vers l'écran connecté
- Prise en charge de multiples débits de données: Les connexions vidéo HDMI et SDI sont commutables entre les formats SD/HD/2K et 4K. Les connexions vidéo composantes analogiques sont commutables entre la SD et la HD
- Protection anticopie: L'entrée HDMI ne peut pas être utilisée pour la capture des sources HDMI protégées. Vérifiez systématiquement la propriété des droits d’auteurs avant toute capture ou distribution du contenu

Traitement

- Encodage: Encodeur h.265 matériel en temps réel
- Conversion de l'espace colorimétrique: Traitement matériel en temps réel
- Traitement 3D: Capture et lecture double flux au format Frame Packing (combinaison de trame)

Down-conversion de l'Ultra HD:

- Down-converter intégré de haute qualité qui achemine un signal down-converti de l'Ultra HD en HD ou de la HD en SD sur la sortie SDI B et de la SD sur les sorties vidéo composante et NTSC/PAL
- Commutation de la vidéo analogique sur composante et choix de la sortie entre HD et SD. Choix possibles entre letterbox, 16:9 anamorphique et recadrage centré 4:3

Up-Conversion HD:

- Up-conversion intégrée de haute qualité de la SD en HD720 ou en HD1080 lors de la lecture
- Choix possible entre pillarbox 4:3, zoom 14:9 et zoom 16:9

- Cross-Conversion HD: Cross-conversion matérielle intégrée de haute qualité de la 720p à la 1080i et de la 1080i à la 720p lors de la lecture
- Effets en temps réel: DaVinci Resolve, effets internes Final Cut Pro X. Effets Premiere Pro CC Mercury Playback Engine. Effets internes Avid Media Composer
- Installation matérielle: Nécessite un ordinateur muni d'un port Thunderbolt ou d'une fente PCIe. Câble PCIe et carte d’interface indépendants. Rapportez-vous aux pages d’assistance pour consulter la configuration requise

Systèmes d'exploitation

- Mac OS X 10.9 Mavericks, Mac OS X 10.10 Yosemite ou version plus récente, Mac OS X 10.11 El Capitan
- Windows 10 ou Windows 8.1 Pro

Alimentation Requise

- 2 x alimentation universelle AC intégrée avec entrée IEC C14. 120-240V, 50-60Hz

Caractéristiques Physiques

- Dimensions: 482 x 242 x 88 mm (Long x prof x haut)
- Poids: 3,9 Kg

Caractéristiques d'environnement

- Température d'utilisation: 5° à 40° C (41° à 104° F)
- Température de stockage: -20° à 45° C (-4° à 113° F)
- Humidité relative: 0% à 90% sans condensation

Contenu de l'emballage

- UltraStudio 4K Extreme 3
- Carte SD avec logiciel
- Carte SD avec DaVinci Resolve

Garantie

- Garantie fabricant limitée à 3 ans
