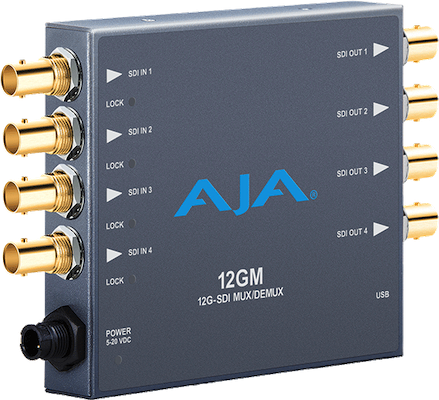

AJA 12GM

Multiplexeur et convertisseur de signaux 12G-SDI vers 3G-SDI - 12GM
AJA 12GM
831,78 € HT (998,14 € TTC)
au lieu de 924,20 € HT (1 109,04 € TTC)

Le modèle 12GM est un convertisseur compact de transport de flux SDI qui autorise les conversions 12G-SDI vers Quad 3G-SDI et Quad 3G-SDI vers 12G-SDI.

Ce multiplexeur supporte les flux 4K, UltraHD, 2H, HD et SD ainsi que les conversions de signaux liens multiples SDI vers simple lien SDI et vice versa avec les débits de données 12G, 6G, 3G et 1.5G.


Spécifications techniques

Formats vidéo:

- (4K) 4096x2160p
- (UltraHD) 3840x2160p
- (2K) 2048x1080p
- (HD) 1920x1080p
- (HD) 1920x1080i
- (HD) 1280x720p
- (SD) 720x576i
- (SD) 720x480i

Entrées/sorties vidéo numériques:

- 4 x 12G-SDI BNC, SMPTE-259/292/424/2081/2082

- 4:2:2 YCbCr
- 4:4:4 YCbCr/RGB
- 8 ou 10 bits
- Deux échantillons d'entrelacement (2SI) pour la correspondance de source

- Square Division (Quadrant) source mapping
- Single Link 12G-SDI, SMPTE 2082-10
- Single Link 6G-SDI, SMPTE 2081-10
- Single Link 3G-SDI Level A, B-DL, or B-DS, SMPTE 425-1
- Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
- Quad Link 3G-SDI Level A or B-DL (4 x 3G), SMPTE-425-5
- Dual Link HD-SDI (2 x 1.5G), SMPTE-372
- Quad Link HD-SDI (4 x 1.5G)
- Single Link HD, SMPTE-292
- Single Link SD, SMPTE-259

- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080i 25, 29.97, 30
- (HD) 1280 x 720p 50, 59.94, 60
- (SD) 625i 25
- (SD) 525i 29.97

Egalisation de câble:

Avec du câble de type Belden 1694A coaxial:

- 12 Gbps, 90m
- 6 Gbps, 125m
- 3 Gbps, 160m
- 1.5 Gbps, 200m
- 270 Mbps, 470m

Entrée/sortie audio numérique:

- 16 canaux audio 24 bits incorporés dans le flux SDI

Interface utilisateur:

- Port USB utilisé avec le câble fourni et logiciel Mini-Config pour une configuration rapide et facile depuis Mac ou PC

Alimentation:

- +5-20VDC régulé, 12 watts, alimentation secteur fournie
- Adaptateur secteur 100-240VAC, 50/60 Hz, entrée universelle

Informations d'environnement:

- Dimensions: 146 x 102 x 23 mm
- Poids: 0,35 Kg
- Température d'exploitation: 0 jusqu'à 40 degrés C*
- Température de stockage sécurisée: -40 jusquà 60 degrés C
- Humidité relative d'exploitation: 10-90% sans condensation
- Altitude d'exploitation: <3,000 mètres

*Le 12GM consomme environ 12 watts avec refroidissement par convection. Il sera donc très chaud au toucher, ce qui est tout à fait normal. Lorsque vous installez ce modèle, assurez vous d'un flux d'air disponible pour une bonne ventilation. N'empilez pas ce modèle sur d'autres modèles de mini-convertisseurs.
