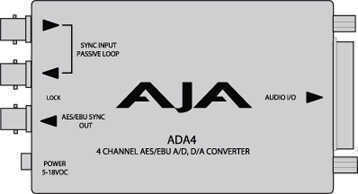

Le modèle ADA4 est un convertisseur 4 canaux qui peut configuré comme un convertisseur 4 canaux analogique/numérique, un convertisseur 4 canaux numérique/analogique, un convertisseur 2 canaux analogique/numérique, un convertisseur 4 canaux numérique/analogique ou comme synchroniseur AES. Le modèle ADA4 accepte en entrée un signal AES11, un signal d'horloge un signal de synchronisation vidéo (blackburst) comme source de synchronisation. L'entrée d'un signal de référence et de synchronisation sont automatiques. Les niveaux audio sont configurables au moyens de switches manuels.

Connexions audio analogiques

- Symétrique, XLR, un canal par connexion XLR

Connexions audio numériques

- Symétrique 110 ohm, XLR, deux canaux par connexion XLR

Niveaux audio analogiques

+24dBu (SMPTE RP155), +18dBu (EBU R68), +10dBV (grand public +12.2 dBu)

Convertisseurs audio

- 24 bit, 48/96 KHz

Réglages utilisateur

- Canal 1/2: A/D, D/A
- Canal 3/4: A/D, D/A
- Niveau audio: Pro/Grand public
- Niveau audio: Haut/Bas

Boucle de référence

- 75 Ohm (sans terminaison). HD/SD Sync, AES-11 ou Wordclock (48/96 KHz)

Dimensions

- 147 mm x 79 mm x 25 mm

Alimentation

+5-18VDC, 3 watts. Requiert une alimention de types D-Series (inclue avec le convertisseur)
