AJA Bridge Live 12G

Encodeur/décodeur 4 canaux HD (ou 1 canal UltraHD) pour le streaming (H.265, H.264, H.262) protocole SRT

- BLVE-12G4-S01
13 284,90 € HT (15 941,88 € TTC)
au lieu de 14 761,00 € HT (17 713,20 € TTC)

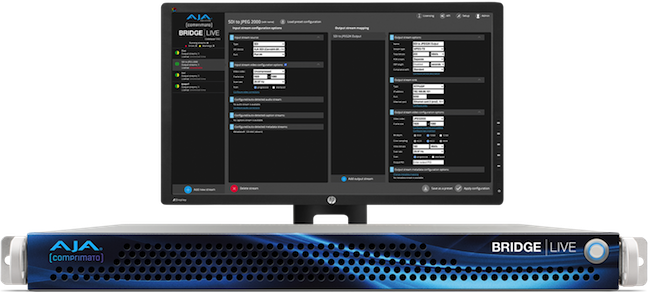

BRIDGE LIVE est la solution intégrale pour les applications critiques de streaming avec un très haut niveau de fonctions d'encodage/décodage, connectivité 12G-SDI, transcodage optimisé pour la diffusion temps réel, prise en charge avancée des métadonnées, des sous-titres pour malentendant, et tout dans un chassis compact rack 1U avec alimentations redondantes.

Développé afin de prendre en charge les workflows haute qualité et faible latence avec une grande variété de codecs, de protocoles et d'encapsulation, BRIDGE LIVE peut être utilisé dans de nombreux cas de figure; streaming temps réel multi-canaux à destination des plateformes YouTube, Facebook ou Twitch, mise à disposition de flux vidéo de haute qualité pour le travail collaboratif en post-production, conversions SDI vers MPEG-TS pour les réseaux câblés Telcos/IPTV.

Visionnez la vidéo ci-dessous afin de mieux appréhender BRIDGE LIVE. Découvrez les fonctions d'encodage/décodage temps réel à partir de sources/destinations vidéo 12G-SDI. BIRDGE LIVE propose les codecs H.265, H.264, H.262 (MPEG2-TS) et en option JPEG2000 au moyen de différents protocoles de transport, y compris le SRT pour les besoins critiques fiables et sécurisés.


AJA et Comprimato

BRIDGE LIVE est le fruit d'un partenariat exclusif entre AJA et Comprimato, des innovateurs de longue date dans l'industrie du broadcast. La fusion de la maitrise AJA en matière de développement matériel et connectivité entrées/sorties vidéo avec le savoir faire de Comprimato en matière de transcodage et transport de flux sur internet permet aux clients de bénéficier de la versatilité, la vitesse et la qualité requis pour ce domaine très concurrentiel. Il en résulte que BRIDGE LIVE fournit les performances et la fiabilité requis pour les opérations d'encodage, décodage, transcodage de flux temps réel avec les codecs H.265 (HEVC), H.264 (AVC, MPEG-4), H.262 (MPEG-2) et JPEG2000.

* Fonctionnalités intégrales H.265, H.264, H.262 inclues en standard avec BRIDGE LIVE, JPEG2000 est proposé sous forme de licence optionnelle.

Matériel

BRIDGE LIVE prend en charge 4 connexions 3G-SDI simultanées pour du multi-canaux HD ou 1 connexion 12G-SDI pour un canal de UltraHD dans un format compact 1U. Deux ports Ethernet 10Gb assurent la connexion réseau et deux alimentations redondantes sont présentes pour un fonctionnement sans faille.

Prêt pour SRT

SRT est un protocole de transport des flux vidéo open source, conçu et développé par Haivision, qui optimise la performance du streaming au travers de réseaux imprévisibles avec une gestion de flux sécurisés sans problèmes pour affronter les pare-feux, avec comme résultat la meilleure qualité possible sur les réseaux les plus délicats. Le projet Open Source SRT, supporté par l'alliance SRT, repose sur la collaboration d'une communauté de leaders et développeurs de l'industrie ayant pour seul objectif la plus faible latence possible pour le transport des flux vidéo sur Internet et améliorant de manière continue le SRT open-source.

BRIDGE LIVE intègre SRT (avec cryptage) afin d'assurer aux utilisateurs finaux que leur diffusion de contenus vidéo sera sécurisée, fiable et avec la plus faible latence.

Support des métadonnées et sous-titres

BRIDGE LIVE prend en charge intégralement les sous-titres pour malentendants mais aussi les métadonnées additionnelles qui sont souvent négligées par les équipements à faible coût.

BRIDGE LIVE supporte :

- Les marqueurs de publicité SCTE-35/SCTE-104

- Les sous-titres pour malentendants CEA-608/CEA-708

- Encapsulation des sous-titres dans les messages H.264 SEI

- Passage des métadonnées en transparence

- Support des paquets auxiliaires MPEG-2, SMPTE 2038

- Guide Electronique des Programmes (EPG) sur l'entrée

Transport, encodage et acheminement

BRIDGE LIVE peut être configuré au choix pour la plus faible latence ou pour des opérations de haute qualité. En fonction de la configuration, la latence peut être aussi faible que 200ms. De plus, BRIDGE LIVE vous apporte naturellement les outils pour déplacer et acheminer les contenus en fonction des besoins précis de votre production.

BRIDGE LIVE supporte :

- RTMP, RTMPS

- RTP, UDP

- SRT (avec cryptage)

- Flux de transport MPEG

- Profils ABR

- Packaging Hand-off pour OTT

Encodages/décodages pris en charge

BRIDGE LIVE supporte en standard les configurations suivantes d'encodage et décodage entre le SDI et les formats de streaming. Plusieurs flux de streaming, formats, destinations sont possibles à partir d'une seule entrée SDI.

H.265 (HEVC) :

- 8 bits ou 10 bits.

- 4.2.0.

- Jusqu'à 4 encodages/décodages HD en 60p ou 1 encodage/décodage UltraHD en 60p à partir du SDI.

- Support des protocoles SRT, RTMP et MPEG-TS.

H.264 (AVC) :

- 8 bits ou 10 bits.

- 4.2.0 ou 4.2.2.

- Jusqu'à 4 encodages/décodages HD en 60p ou 1 encodage/décodage UltraHD en 60p à partir du SDI (avec une option HQ*).

- Support des protocoles SRT, RTMP et MPEG-TS.

H.262 (MPEG-2) :

- 8 bits.

- 4.2.0.

- Jusqu'à 4 encodages/décodages HD en 30i/60p ou 2 encodages/décodages HD en 60p à partir du SDI (avec une option HQ*).

- Support des protocoles SRT, RTMP et MPEG-TS.

* Sélection H.264 HQ limitée à 30p maximum pour la HD et UltraHD.

Licence JPEG 2000 VSF TR-01 en option

Les capacités de BRIDGE LIVE peuvent être étendues par l'ajout d'encodage et décodage haute qualité JPEG 2000.

JPEG 2000 (TR-01) :

- 10 bits.

- 4.2.2.

- Jusqu'à 4 encodages HD en 60p (80-220 Mbits) ou 1 encodage/décodage UltraHD en 60p (jusqu'à 800 Mbits).

- Support des protocoles SRT et MPEG-TS.

Streaming temps réel

BRIDGE LIVE propose une plateforme appropriée pour le streaming vidéo en direct. La prise en charge du streaming comprend SRT, RTMP/S, RTP/UDP et MPEG-TS. L'utilisation de ces protocoles standards permet un support étendu des services de streaming comme Twitch, YouTube Live et Facebook Live. BRIDGE LIVE s'appuie sur l'approche testée et approuvée du AJA HELO, tout en apportant la flexibilité pour de multiples entrées, plus de formats et débits de données ainsi que la gestion des métadonnées et la sécurisation de fonctionnement du matériel avec la redondance.

De plus, tout en diffusant des flux de streaming pour une audience en direct via les différents CDNs, BRIDGE LIVE peut dans le même temps fournir différents types de flux aux partenaires avant de rediffuser, transcoder ou sauvegarder.

Télécharger le flux de production pour le streaming temps réel.

Référence vidéo pour collaboration à distance

Production et Post : connecter les artistes et clients distants au moyen d'un flux vidéo de haute qualité ou afficher une fenêtre de vidéo haute qualité pour la production à destination de ceux qui ne sont pas présents sur le lieu e tournage.

BRIDGE LIVE offre la flexibilité de laisser les données et équipement dans un lieu sécurisé et permettre aux créatifs de travaille ensemble à distance avec un signal vidéo de référence haute qualité.

BRIDGE LIVE peut venir compléter les technologies majeures d'interfaces utilisateurs (comme RDP, Teradici) en intégrant un signal vidéo référence de qualité pour travailler en confiance totale. Choisissez parmi les formats inclus en standard H.265 (4.2.0 en 10 bits), H.264 (4.2.2 en 10 bits) ou avec la licence optionnelle JPEG 2000 (4.2.2 en 10 bits) afin de privilégier la qualité et la latence en fonction des besoins.

Télécharger le flux de production pour la référence vidéo à distance.

Encodage pour la production à distance

BRIDGE LIVE apporte la flexibilité pour récupérer le signal vidéo du lieu de tournage directement depuis les caméras (sur une ligne privée, sécurisée avec cryptage) et fournir ainsi une fenêtre en diffusion haute qualité pour les personnes de la production qui ne sont pas sur le plateau.

Télécharger le flux de production pour l'encodage vidéo à distance.

Transport de flux vidéo à distance

Pour le Broadcast, BRIDGE LIVE propose un mécanisme efficace pour rapatrier les sources vidéo SDI en direct à destination des locaux de production, afin qu'elles soient converties à nouveau en SDI et rendues disponibles sur la grille interne SDI pour les transmissions ou productions en cours.

Les lignes sécurisées traditionnelles pour la production à distance peuvent être particulièrement onéreuses avec des couts additionnels pour la mise en place avant le démarrage et après le fin de la production. BRIDGE LIVE permet aux caméras sources ainsi qu'au flux programme d'être transportés via le réseau internet public, sans aucune pénalité pour une exploitation anticipée ou étendue pendant une production. BRIDGE LIVE offre également une latence plus faible que les lignes sécurisées traditionnelles pour les productions critiques.

Télécharger le flux de production pour le transport de flux vidéo à distance.

Encodage et décodage bidirectionnels simultanés

BRIDGE LIVE supporte également des encodages et décodages bi-directionnels simultanées avec les sources SD et HD.

A partir d'un lieu de diffusion broadcast par exemple, il est possible de recevoir 3 sources distantes SDI via la réseau publie Internet et de renvoyer un flux programme vers une autre destination.

Le lieu de diffusion reçoit les 3 sources sous la forme de flux vidéo encodés depuis l'emplacement distant, les décode via le SDI pour le montage et la production, et dans le même temps, transmet un flux programme encodé à destination du lieu distant.

Le lieu distant à son tour récupère et décode le flux programme afin de le visionner via SDI, tout en continuant à encoder et transmettre les 3 sources HD-SDI vers le lieu de diffusion.

Dans l'exemple ci-dessous, il est donc nécessaire d'installer un BRIDGE LIVE dans le lieu de diffusion et un deuxième BRIDGE LIVE sur le lieu de production distant.

Télécharger le flux de production pour les encodages/décodages bi-directionnels.

Encodage pour la production en direct

Telcos, IPTV et les opérateurs cable reçoivent généralement une source SDI ou un évènement en direct ou une production en direct, qui est nécessaire comme un simple flux de transport MPEG avec encodage H.264/H.262. Le flux obtenu est peut être nécessaire pour d'autres traitements (sauvegarde, production) ou tout simplement pour le streaming direct à destination des réseaux câblés ou IPTV.

Télécharger le flux de production pour l'encodage de la production en direct.

Encodage pour la distribution de contenus

Pour les studios et productions Broadcast, BRIDGE LIVE simplifie la distribution primaire de contenu finalisé à destination des partenaires pour le streaming vers le public.

BRIDGE LIVE peut fournir des profils ABR ladder ou hand-off pour OTT packaging. Par exemple, un encodage H.264 ou H.265 pour hand-off avec profils ABR ladder, y compris l'adressage du profil directement vers le CDN.

Télécharger le flux de production pour l'encodage de la distribution de contenus.

Maintenance annuelle

La maintenance annuelle (en option) pour BRIDGE LIVE inclut :

- Support technique sur le logiciel et le matériel via téléphone et/ou email.

- Remplacement anticipé en cas de panne du matériel.

- Toutes les nouvelles fonctionnalités du logiciel, mises à jour et correction de bogues*.

- Correction de bugs prioritaires et prise en compte de requêtes de fonctionnalités.

* Les correctifs de bogues critiques sont fournis gratuitement pour tous les clients de BRIDGE LIVE.

Fonctionnalités techniques détaillées

Formats vidéo

- (UltraHD) 3840 x 2160p en 23.98, 24, 25, 29.97, 30, 50, 59.94 et 60 ips.

- (2K) 2048 x 1080p en 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94 et 60 ips.

- (HD) 1080i en 50, 59.94 et 60 ips.

- (HD) 1080p en 23.98, 24, 25, 29.97, 30, 50, 59.94 et 60 ips.

- (HD) 720p en 50, 59.94 et 60 ips.

- (SD) 625i en 50 ips.

- (SD) 525i en 59.94 ips.

- YcbCr 4.2.2 en 10 bits.

Echantillonnage couleur des codecs vidéo

- 4.2.2 en 8 bits/10 bits.

- 4.2.0 en 8 bits/10 bits.

Codecs Vidéo

- H.264 (AVC, MPEG-4).

- H.265 (HEVC)

- JPEG 2000 (VSF TR 01).

- MPEG-2

Codecs/Flux audio

- AAC

- AC3

- MPEG-2 audio

- PCM sans compression (muti-canaux), SMPTE 302M-2007.

Métadonnées

- Sous-titres pour malentendant (EIA-608/708).

- Sous-titres ligne 21.

- Métadonnées en transparence.

- Support des paquets auxiliaires MPEG-2, SMPTE 2038.

- SCTE-35, SCTE-104 (en transparence).

- Sous-titres incorporés dans les messages SEI H.264.

- Guide Electronique des Programmes (EPG) sur l'entrée.

Encapsulation et protocoles

- MPEG-TS.

- MPTS (entrée seulement).

- RTMP/RTMPS

- RTP, UDP.

- SRT (avec cryptage).

- VSF-TR01.

Traitements vidéo

- Echantillonnage automatique des couleurs en fonction des réglages entrées/sorties.

- Recadrage, remplissage.

- Ajustements couleurs.

- Désentrelacement.

- Down-conversion à 50% de la fréquence d'images (60p -> 30p, 59.94 ->29.97, 50p -> 25p).

- Up-conversion de la fréquence d'images (50i -> 50p).

- Insertion de logos.

- Redimensionnement.

Traitements audio

- Reconfiguration des canaux audio.

- Gain.

- Conversion de fréquences d'échantillonnages.

Synchronisation

Entrée PCR :

- Configuration globale (dans des flux de transport séparés).

- Configuration locale (dans chaque flux de transport).

Sortie PTS :

- Mode transparence.

- Ajout d'un décalage à l'entrée PTS.

Performances

- Temps maximum de démarrage du stream de 5 seconde une fois la configuration appliquée.

- Latence de 200 à 700 ms de l'entrée à la sortie (en fonction du codec et d'autres paramètres).

- Jusqu'à 4 flux HD primaires simultanés, plus des variations supplémentaires en sortie par flux*.

- Jusqu'à 1 flux UltraHD, plus des variations supplémentaires en sortie de ce flux*.

* Le nombre total de flux supplémentaires en sortie est dépendent de la configuration.

Entrées Vidéo Numériques

- 12G-SDI, SMPTE-2082, 10 bits.
- 6G-SDI*, SMPTE-2081, 10 bits.
- 3G-SDI, SMPTE-424, 10 bits.
- 1.5G-SDI, SMPTE 292M, 10 bits.
- 270 Mbits SDI, SMPTE 259M-C, 10 bits.
* UltraHD 30p pris en charge, pas d'autre support SMPTE-2081 actuellement.

Sorties Vidéo Numériques

- 12G-SDI, SMPTE-2082, 10 bits.
- 6G-SDI*, SMPTE-2081, 10 bits.
- 3G-SDI, SMPTE-424, 10 bits.
- 1.5G-SDI, SMPTE 292M, 10 bits.
- 270 Mbits SDI, SMPTE 259M-C, 10 bits.
* UltraHD 30p pris en charge, pas d'autre support SMPTE-2081 actuellement.

Entrée Audio Numérique

- 16 canaux, 16 bits et 24 bits audio numérique incorporé dans le SDI, échantillonnage de 48 kHz, synchrone par connexion SDI.

 Sortie Audio Numérique


- 16 canaux, 16 bits et 24 bits audio numérique incorporé dans le SDI, échantillonnage de 48 kHz, synchrone par connexion SDI.

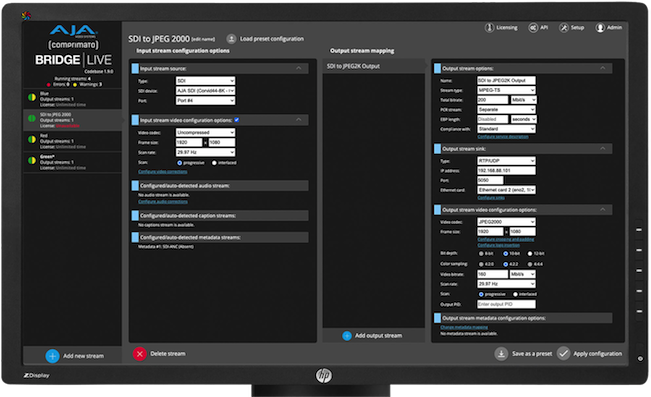

Configuration et surveillance

- Interface "Kiosque" local (clavier, souris et moniteur).
- Accès distant via navigateur web.
- API REST.
- SNMP.

Informations complémentaires

- Equipement intégré format rack 1U.
- Connexions SDI BNC (compatibles 12G/6G/3G/1.5G-SDI).
- 2 ports 10GbE.
- Interface local avec connexions DisplayPort et USB.
- Image de l'OS personnalisée.
- Mises et licences par téléchargement.
- Dimensions : 436,88 x 429,26 x 43,18 mm (largeur x profondeur x hauteur).
- Poids : 12,7 Kg (avec emballage), 8,2 Kg (produit seulement).
- Alimentation : 100-240 VAC 50/60 Hz (alimentation redondante).
- Température de fonctionnement : 5°C jusqu'à 35°C.
- Température de stockage (éteint) : -40°C jusqu'à 60°C.
- Humidité relative en exploitation : 8-90% en absence de condensation.
- Humidité relative de stockage : 5-95% en absence de condensation.
- Garantie du matériel de 3 ans.
