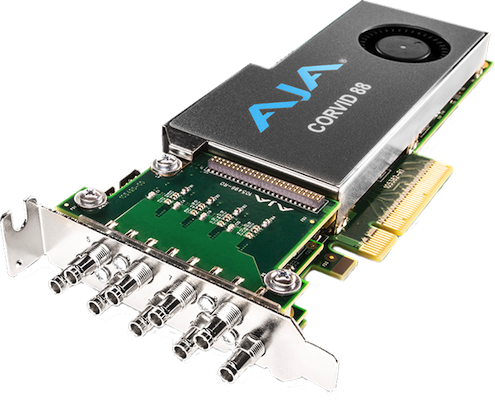

AJA Corvid 88-S Low profile

Carte PCIe 2.0 courte avec 8 entrées/sorties SDI, et RS-422 (connexion interne) - CRV88-9-S-R0
AJA Corvid 88-S Low profile
3 116,77 € HT (3 740,12 € TTC)
au lieu de 3 463,08 € HT (4 155,70 € TTC)


Entrées sorties haute densité, tout format

Exploitez au maximum vos entrées sorties audio et vidéo avec la Corvid 88. Configurez chaque connexion SDI individuellement soit en entrée, soit en sortie et mélangez les formats jusqu’à 8 canaux HD ou SD sur une simple carte. Comme la demande augmente vers des résolutions plus élevées, assemblez les connexions SDI pour des canaux multiples 4K/UHD autorisant une flexibilité incroyable et une garantie pour le futur pour des serveurs de diffusions et de captures ou des systèmes de télévisions tout en un.


Carte PCIe d’entrées sorties Multi-flux, Multi-formats

Corvid 88 permet aux partenaires développeurs de AJA de développer des applications pour accéder à huit flux d’entrées et de sorties simultanées à partir d’une simple carte PCIe pour créer des serveurs d’ingest et de playout ou des systèmes de télévision tout en un.


Capture et sortie haute densité

Chaque connexion BNC de la Corvid 88 peut être programmée en entrée ou en sortie, et chacune peut accepter un format vidéo différent mais utilisant tous, la même horloge de timing. Les connexions peuvent être associées entre elles pour les formats Dual Link ou 4K/UHD.


Compatibilité High Frame Rate

Les workflows de la Corvid 88 sont compatibles 4K (4096 x 2160) et UltraHD (3840 x 2160) High Frame Rate (HFR). travailler à des vitesses de défilement de 48p, 50p et 60p assure des mouvements lissés pour les applications 4K et ultra HD les plus exigeantes.
Avec Corvid 88, les High frame rates ne sont pas seulement limités aux 4K et UHD, de multiples entrée sorties en 720p et 1080p sont compatibles à des vitesse en 50p et 60p, faisant de la Corvid 88 un outil extrêmement flexible pour les besoins actuels et ceux de demain.


Entrée LTC et Référence

Corvid 88 posséde une connexion externe d’entrée sélectionnable entre LTC/Référence à l’arrière de la carte. Une deuxième entrée LTC est disponible sur la carte elle-même afin de fournir un signal de synchro additionnel à la Corvid 88.


RS-422

Une connexion RS-422 est disponible via un connecteur externe sur la Corvid 88 Pleine taille, et sur une connexion interne avec la Corvid 88 Low Profile. Le RS-422 permet de contrôler des outils externes pour des captures et des renvois sur bandes précis à l’image.


Caractéristiques techniques détaillées

Formats vidéo :

- 4K : 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95 A/B, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- UltraHD : 3840 x 2160p 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- 2K : 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95 A/B, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- 2K : 2048 x 1080PsF 23.98, 24, 25, 29.97, 30, 47.95 A/B, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- HD : 1080p 23.98, 24, 25, 29.97, 30, 50 A/B, 59.94 A/B, 60 A/B
- HD : 1080PsF 23.98, 24, 25, 29.97, 30
- HD : 1080i 50, 59.94, 60
- HD : 720p 50, 59.94, 60
- SD : 625i 50
- SD : 525i 59.94

Entrée vidéo numérique :

- 3G-SDI, SMPTE 425 (RGB 4:4:4 12 bits*, YCbCr 4:2:2 10 bits).
- 1.5G-SDI, SMPTE 292M (Single Link HD-SDI YCbCr 4:2:2 10 bits; Dual Link RGB 4:4:4 12 bits, Dual Link YCbCr 4:2:2 10 bits).
- 270 Mbps SDI, SMPTE 259M-C (YCbCr 4:2:2 10 bits, 8 bits).

*Le support de la profondeur de pixels est dépendant du logiciel utilisé. Vérifiez avec le développeur du logiciel pour les compatibilités.

Sortie vidéo numérique :

- 3G-SDI, SMPTE 425 (RGB 4:4:4 12 bits*, YCbCr 4:2:2 10 bits).
- 1.5G-SDI, SMPTE 292M (Single Link HD-SDI YCbCr 4:2:2 10 bits; Dual Link RGB 4:4:4 12 bits, Dual Link YCbCr 4:2:2 10 bits).
- 270 Mbps SDI, SMPTE 259M-C (YCbCr 4:2:2 10 bits, 8 bits).

HDR :

- SDI : Informations VPID pour les caractéristiques de transfert SDR/HDR, Colorimétrie et Luminance.

Entrée audio numérique :

- 16 canaux 24 bits incorporés dans le SDI, synchrone 48 kHz

Sortie audio numérique :

- 16 canaux 24 bits incorporés dans le SDI, synchrone 48 kHz

Référence :

- Blackburst analogique ou HD triple synchronisation

BNC :

- 8 x 3G-SDI (Din 1.0/2.3)

Interface électrique :

- PCIe 2.0 x8

Dimensions :

- 22,9 x 184,15 x 124,5 mm

Poids :

- 200 Gr

Alimentation :

- 21W typique, 23W maximum

Environnement :

- Température de fonctionnement : 0 jusqu'à 40°C
- Température de stockage (aucune alimentation): -40 jusqu'à 70°C
- Humidité relative en exploitation : 10-90% (en absence de condensation)
- Altitude d'utilisation : <3000 mètres
- Flux d'air requis entre les cartes dépourvues de ventilateur
- 100LFM @25°C ou inférieur. Le chasiss de l'ordinateur doit posséder une ouverture ventilée vers l'extérieur, immédiatement adjacent à la protection PCIe shield (côté dissipateur de chaleur), afin d'atteindre 100LFM au travers du dissipateur.
