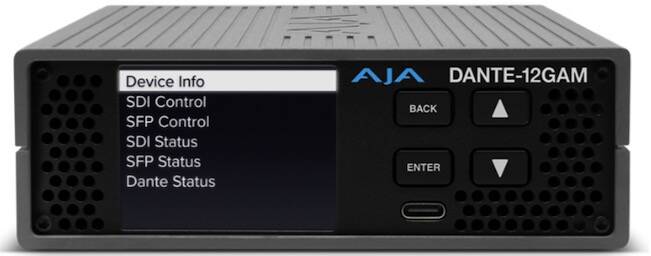

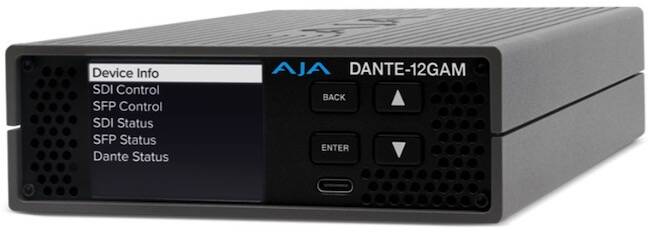

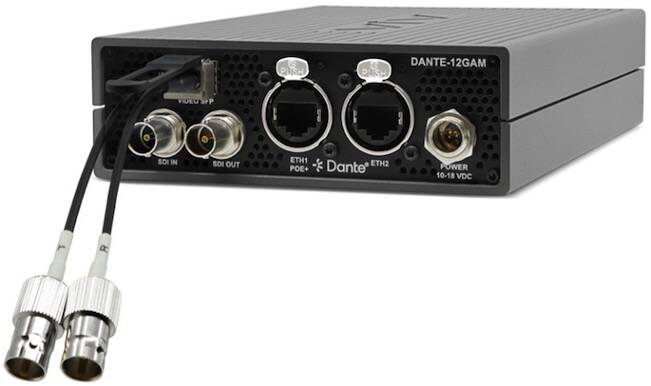

AJA DANTE-12GAM-TR-BNC (SFP inclus)
Encodeur/décodeur audio Dante 12G-SDI, 32 canaux audio entrée/sortie - DANTE12G-BNC-R0
Le DANTE-12GAM est un convertisseur audio sur IP (AoIP) hautes performances, capable d'intégrer et de désintégrer l'audio SDI vers un réseau Dante, puis de le retransférer vers le SDI depuis un réseau Dante. Équipé d'une entrée et d'une sortie 12G-SDI et de deux ports EtherCON GigE, le DANTE-12GAM est capable d'intégrer et de désintégrer simultanément jusqu'à 16* canaux audio en entrée et en sortie, pour un total de 32* canaux audio dans un appareil compact.
Le DANTE-12GAM vous ouvre les portes d'une vaste gamme de solutions audio IP. Les réseaux Dante prennent en charge non seulement les flux audio Dante, mais aussi les normes AoIP AES67 et SMPTE ST 2110-30, offrant ainsi une flexibilité exceptionnelle pour tous vos besoins audio IP.
Le DANTE-12GAM est disponible avec une entrée et une sortie 12G-SDI monocanal, ou en deux options double canal : DANTE-12GAM-TR-LC (avec SFP fibre LC) ou DANTE-12GAM-TR-BNC (avec SFP BNC), qui prennent en charge jusqu'à 64 canaux audio Dante® dans un format mini-convertisseur compact. La version monocanal peut être mise à niveau vers la version double canal à tout moment grâce à une licence optionnelle et à l'ajout d'un SFP BNC ou fibre LC.
Quelle que soit la configuration choisie, vous pouvez compter sur la qualité de fabrication et l'assistance légendaires d'AJA pour une tranquillité d'esprit totale, que vous soyez un créateur indépendant ou que vous diffusiez de grands événements en direct.
*Jusqu'à 64 canaux audio avec l'option/mise à niveau double canal.
Fonctionnalités DANTE-12GAM
- Prise en charge de l'intégration/désintégration audio SDI 12G/6G/3G/1,5G vers et depuis l'écosystème audio Dante.
- Canal vidéo unique avec ports d'entrée et de sortie 12G-SDI indépendants, prenant chacun en charge 16 canaux audio, soit un total de 32 canaux audio Dante dans un format compact et portable.
- Compatible PTPv2, SMPTE ST 2110-30, AES67.
- 1 port GigE etherCON principal et 1 port GigE secondaire pour la redondance du réseau Dante.
- PoE+ sur Ethernet principal simplifiant le câblage.
- Générateur de signal SDI interne permettant la transmission des canaux audio Dante via SDI sans signal source SDI externe.
- Prise en charge de l'interface Web AJA pour l'état et la configuration du signal à distance.
- Port USB-C pour la configuration initiale de l'adresse IP statique à l'aide du logiciel gratuit AJA eMini-Setup.
- Écran LCD d'information et de configuration en façade.
- 4 boutons de commande physiques (Précédent, Entrée, Haut, Bas).
- Extension possible vers un second canal vidéo via un SFP supplémentaire et une licence, étendant la prise en charge jusqu'à 64 canaux.
- Alimentation 12 V, 60 W incluse.
- Garantie de cinq ans.
Dante : la norme de réseau audio pour l'industrie audiovisuelle professionnelle et au-delà
L'audio Dante est le choix privilégié des intégrateurs de systèmes audiovisuels professionnels et d'un nombre croissant de diffuseurs. Largement adopté par plus de 600 fabricants, il propose plus de 4 000 types d'appareils Dante. Le réseau audio IP Dante assure la distribution audio numérique sur les réseaux locaux et étendus avec une très faible latence (< 1 ms), en utilisant du matériel réseau standard ou en se connectant à une infrastructure réseau standard. Cela offre de nombreux avantages, notamment l'évolutivité du système audio, la simplicité d'installation et de maintenance.
Dante permet de distribuer de l'audio numérique haute résolution, non compressé, multicanal et à faible latence, sur un réseau Ethernet commuté via les protocoles TCP/IP standard, tout en répondant aux exigences strictes de qualité et de synchronisation de l'audio professionnel. Pour votre tranquillité d'esprit, l'audio Dante prend en charge une topologie réseau redondante avec deux réseaux via un port 1 GigE principal et un port secondaire sur la plupart des appareils Dante.
Dante et AES67
Outre l'audio IP Dante, le DANTE-12GAM prend également en charge AES67, une norme ouverte pour l'audio IP développée par l'Audio Engineering Society (AES). Dante et AES67 fonctionnent ensemble en exploitant l'interopérabilité d'AES67 pour permettre aux appareils Dante de communiquer avec d'autres systèmes compatibles AES67, améliorant ainsi la flexibilité et les capacités d'intégration des réseaux audio et élargissant considérablement l'écosystème audio Dante. Vous pouvez ainsi intégrer des systèmes Dante à d'autres systèmes audio IP utilisant AES67, tels que RAVENNA, Livewire et Q-LAN. Pour activer AES67 sur les appareils Dante, vous devez l'activer dans le logiciel Dante Controller, ce qui permet au réseau Dante de transmettre et de recevoir des flux AES67.
Dante et SMPTE ST 2110-30
La norme SMPTE ST 2110-30 est la norme SMPTE pour le transport audio non compressé sur les réseaux IP. Le DANTE-12GAM prend également en charge l'audio IP SMPTE ST 2110-30, un composant de la suite audiovisuelle IP SMPTE ST 2110. La norme SMPTE ST 2110 inclut la vidéo, l'audio, les données auxiliaires et bien plus encore, permettant le transport de flux de données IP vidéo et audio de la plus haute qualité sur des réseaux IP robustes, notamment dans les environnements de diffusion. Le DANTE-12GAM est interopérable avec d'autres appareils compatibles ST 2110-30 grâce au logiciel Dante Controller. Le réseau audio Dante et le DANTE-12GAM prennent tous deux en charge le protocole PTPv2 (Precision Time Protocol version 2), garantissant ainsi la synchronisation entre les réseaux Dante et SMPTE ST 2110. Avec sa prise en charge de la norme SMPTE ST 2110-30, le DANTE-12GAM est un pont puissant entre les réseaux Dante et SMPTE dans les applications audio et de diffusion professionnelles.
Spécifications techniques détaillées
Formats Vidéo :
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- RGB et YCbCr, 4:4:4/4:2:2, 10 ou 12 bits
Remarque : dépend de la trame et de la fréquence d'images ; veuillez vous référer aux formats vidéo DANTE-12GAM dans les documents.
Entrée vidéo numérique :
- Connecteurs BNC 12G-SDI indépendants à 1 canal, SMPTE 292/424/2081/2082; Liaison simple HD/2K/UltraHD/4K.
Sortie vidéo numérique :
- Connecteurs BNC 12G-SDI indépendants à 1 canal, SMPTE 292/424/2081/2082; Liaison simple HD/2K/UltraHD/4K.
Entrée/Sortie vidéo optique SFP (DANTE-12GAM-TR-LC) :
- 1 x Émetteur-récepteur fibre optique double LC 12G SFP FiberLC-TR-12G, SMPTE 297/292/424/2081/2082
- Longueur d'onde : Réception 1260 nm (min.), 1620 nm (max.)
- Sensibilité optique : -10 dBm (min. 12 Gbit/s), -14 dBm (min. 3 Gbit/s)
- Surcharge : -2 dBm (min.)
Entrée/Sortie vidéo électrique SFP (DANTE-12GAM-TR-BNC) :
- 1 x BNC-TR-12G Émetteur-récepteur coaxial double BNC 12G SFP, SMPTE 292/424/2081/2082
Générateurs de signaux internes :
- 2 générateurs de signaux vidéo internes indépendants.
Égalisation de câble (Coax Belden 1694A) :
- 12 Gbit/s, 60 m
- 6 Gbit/s, 120 m
- 3 Gbit/s, 180 m
- 1,5 Gbit/s, 200 m
Délai du trajet vidéo :
Latence vidéo, temps mesuré entre l'entrée vidéo et le connecteur de sortie vidéo :
- 12G = 3,6 µs
- 6G = 7,2 µs
- 3G niveau B Dual Link = 7,2 µs
- 3G niveau A = 3,6 µs
- HD (1,5 Gb) = 7,2 µs
Entrée/Sortie audio numérique :
- SDI : 1 connecteur BNC 12G-SDI indépendant, 16 canaux intégrés chacun
- DANTE : 1 connecteur RJ-45 Nuetrik etherCon primaire et 1 connecteur RJ-45 Nuetrik etherCon secondaire, jusqu’à 32 canaux
- Vidéo optique SFP (option TR-LC) : 1 connecteur SFP fibre LC 12G-SDI indépendant, 16 canaux intégrés chacun
- Vidéo électrique SFP (option TR-BNC) : 1 connecteur SFP BNC 12G-SDI indépendant, 16 canaux intégrés chacun
Audio intégré SDI :
- SMPTE 299M (12G/6G/3G/1,5G) : 24 bits, 48 kHz synchrone
- L'audio intégré entrant peut être ignoré, supprimé ou ignoré.
- 4 groupes : (16 canaux) d'audio pris en charge par chemin SDI.
Remarque : Les formats 2048 x 1080p/PsF 29,97 et 30 prennent en charge un maximum de 8 canaux d'audio intégré.
Audio DANTE :
- Fréquences d'échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
- Encodage : PCM 16, PCM 24, PCM 32
Latence audio :
- Chemin d'intégration : 1 500 µs
- Chemin de désintégration : 1 410 µs
Interface réseau :
- 2 x Neutrik etherCON RJ-45, Ethernet 100/1000
- Interface Rest
Interface utilisateur :
- Écran LCD intégré avec boutons pour entrer, revenir en arrière, monter et descendre
- Interface utilisateur web AJA
- Contrôleur DANTE, gestionnaire de domaine Dante et applications de gestion réseau
- Port USB-C pour la configuration initiale de l'adresse IP statique via AJA eMini-Setup
Dimensions et poids :
- 127 x 205,49 x 41,81 mm
- Poids : 0,9 g
Alimentation :
- Boîtier : 10-18 V CC régulé, mini-XLR 4 broches, 16 W (typique) en 3G-SDI, 21 W (typique) en 12G-SDI, 25 W max.
- IEEE 802.3at Classe 4, Type 2 (25,5 W max.) PoE+ sur port Ethernet principal
- Adaptateur secteur inclus : 100-240 V CA, 50/60 Hz, entrée universelle, 60 W
Environnement :
- Température de fonctionnement : 0 à 40 °C (32 à 104 °F)
- Température de stockage (hors tension) : -40 à 60 °C (-40 à 140 °F)
- Humidité relative de fonctionnement : 10 à 90 % sans condensation
- Altitude de fonctionnement : < 3 000 mètres (< 10 000 pieds)
Le DANTE-12GAM vous ouvre les portes d'une vaste gamme de solutions audio IP. Les réseaux Dante prennent en charge non seulement les flux audio Dante, mais aussi les normes AoIP AES67 et SMPTE ST 2110-30, offrant ainsi une flexibilité exceptionnelle pour tous vos besoins audio IP.
Le DANTE-12GAM est disponible avec une entrée et une sortie 12G-SDI monocanal, ou en deux options double canal : DANTE-12GAM-TR-LC (avec SFP fibre LC) ou DANTE-12GAM-TR-BNC (avec SFP BNC), qui prennent en charge jusqu'à 64 canaux audio Dante® dans un format mini-convertisseur compact. La version monocanal peut être mise à niveau vers la version double canal à tout moment grâce à une licence optionnelle et à l'ajout d'un SFP BNC ou fibre LC.
Quelle que soit la configuration choisie, vous pouvez compter sur la qualité de fabrication et l'assistance légendaires d'AJA pour une tranquillité d'esprit totale, que vous soyez un créateur indépendant ou que vous diffusiez de grands événements en direct.
*Jusqu'à 64 canaux audio avec l'option/mise à niveau double canal.
Fonctionnalités DANTE-12GAM
- Prise en charge de l'intégration/désintégration audio SDI 12G/6G/3G/1,5G vers et depuis l'écosystème audio Dante.
- Canal vidéo unique avec ports d'entrée et de sortie 12G-SDI indépendants, prenant chacun en charge 16 canaux audio, soit un total de 32 canaux audio Dante dans un format compact et portable.
- Compatible PTPv2, SMPTE ST 2110-30, AES67.
- 1 port GigE etherCON principal et 1 port GigE secondaire pour la redondance du réseau Dante.
- PoE+ sur Ethernet principal simplifiant le câblage.
- Générateur de signal SDI interne permettant la transmission des canaux audio Dante via SDI sans signal source SDI externe.
- Prise en charge de l'interface Web AJA pour l'état et la configuration du signal à distance.
- Port USB-C pour la configuration initiale de l'adresse IP statique à l'aide du logiciel gratuit AJA eMini-Setup.
- Écran LCD d'information et de configuration en façade.
- 4 boutons de commande physiques (Précédent, Entrée, Haut, Bas).
- Extension possible vers un second canal vidéo via un SFP supplémentaire et une licence, étendant la prise en charge jusqu'à 64 canaux.
- Alimentation 12 V, 60 W incluse.
- Garantie de cinq ans.
Dante : la norme de réseau audio pour l'industrie audiovisuelle professionnelle et au-delà
L'audio Dante est le choix privilégié des intégrateurs de systèmes audiovisuels professionnels et d'un nombre croissant de diffuseurs. Largement adopté par plus de 600 fabricants, il propose plus de 4 000 types d'appareils Dante. Le réseau audio IP Dante assure la distribution audio numérique sur les réseaux locaux et étendus avec une très faible latence (< 1 ms), en utilisant du matériel réseau standard ou en se connectant à une infrastructure réseau standard. Cela offre de nombreux avantages, notamment l'évolutivité du système audio, la simplicité d'installation et de maintenance.
Dante permet de distribuer de l'audio numérique haute résolution, non compressé, multicanal et à faible latence, sur un réseau Ethernet commuté via les protocoles TCP/IP standard, tout en répondant aux exigences strictes de qualité et de synchronisation de l'audio professionnel. Pour votre tranquillité d'esprit, l'audio Dante prend en charge une topologie réseau redondante avec deux réseaux via un port 1 GigE principal et un port secondaire sur la plupart des appareils Dante.
Dante et AES67
Outre l'audio IP Dante, le DANTE-12GAM prend également en charge AES67, une norme ouverte pour l'audio IP développée par l'Audio Engineering Society (AES). Dante et AES67 fonctionnent ensemble en exploitant l'interopérabilité d'AES67 pour permettre aux appareils Dante de communiquer avec d'autres systèmes compatibles AES67, améliorant ainsi la flexibilité et les capacités d'intégration des réseaux audio et élargissant considérablement l'écosystème audio Dante. Vous pouvez ainsi intégrer des systèmes Dante à d'autres systèmes audio IP utilisant AES67, tels que RAVENNA, Livewire et Q-LAN. Pour activer AES67 sur les appareils Dante, vous devez l'activer dans le logiciel Dante Controller, ce qui permet au réseau Dante de transmettre et de recevoir des flux AES67.
Dante et SMPTE ST 2110-30
La norme SMPTE ST 2110-30 est la norme SMPTE pour le transport audio non compressé sur les réseaux IP. Le DANTE-12GAM prend également en charge l'audio IP SMPTE ST 2110-30, un composant de la suite audiovisuelle IP SMPTE ST 2110. La norme SMPTE ST 2110 inclut la vidéo, l'audio, les données auxiliaires et bien plus encore, permettant le transport de flux de données IP vidéo et audio de la plus haute qualité sur des réseaux IP robustes, notamment dans les environnements de diffusion. Le DANTE-12GAM est interopérable avec d'autres appareils compatibles ST 2110-30 grâce au logiciel Dante Controller. Le réseau audio Dante et le DANTE-12GAM prennent tous deux en charge le protocole PTPv2 (Precision Time Protocol version 2), garantissant ainsi la synchronisation entre les réseaux Dante et SMPTE ST 2110. Avec sa prise en charge de la norme SMPTE ST 2110-30, le DANTE-12GAM est un pont puissant entre les réseaux Dante et SMPTE dans les applications audio et de diffusion professionnelles.
Spécifications techniques détaillées
Formats Vidéo :
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- RGB et YCbCr, 4:4:4/4:2:2, 10 ou 12 bits
Remarque : dépend de la trame et de la fréquence d'images ; veuillez vous référer aux formats vidéo DANTE-12GAM dans les documents.
Entrée vidéo numérique :
- Connecteurs BNC 12G-SDI indépendants à 1 canal, SMPTE 292/424/2081/2082; Liaison simple HD/2K/UltraHD/4K.
Sortie vidéo numérique :
- Connecteurs BNC 12G-SDI indépendants à 1 canal, SMPTE 292/424/2081/2082; Liaison simple HD/2K/UltraHD/4K.
Entrée/Sortie vidéo optique SFP (DANTE-12GAM-TR-LC) :
- 1 x Émetteur-récepteur fibre optique double LC 12G SFP FiberLC-TR-12G, SMPTE 297/292/424/2081/2082
- Longueur d'onde : Réception 1260 nm (min.), 1620 nm (max.)
- Sensibilité optique : -10 dBm (min. 12 Gbit/s), -14 dBm (min. 3 Gbit/s)
- Surcharge : -2 dBm (min.)
Entrée/Sortie vidéo électrique SFP (DANTE-12GAM-TR-BNC) :
- 1 x BNC-TR-12G Émetteur-récepteur coaxial double BNC 12G SFP, SMPTE 292/424/2081/2082
Générateurs de signaux internes :
- 2 générateurs de signaux vidéo internes indépendants.
Égalisation de câble (Coax Belden 1694A) :
- 12 Gbit/s, 60 m
- 6 Gbit/s, 120 m
- 3 Gbit/s, 180 m
- 1,5 Gbit/s, 200 m
Délai du trajet vidéo :
Latence vidéo, temps mesuré entre l'entrée vidéo et le connecteur de sortie vidéo :
- 12G = 3,6 µs
- 6G = 7,2 µs
- 3G niveau B Dual Link = 7,2 µs
- 3G niveau A = 3,6 µs
- HD (1,5 Gb) = 7,2 µs
Entrée/Sortie audio numérique :
- SDI : 1 connecteur BNC 12G-SDI indépendant, 16 canaux intégrés chacun
- DANTE : 1 connecteur RJ-45 Nuetrik etherCon primaire et 1 connecteur RJ-45 Nuetrik etherCon secondaire, jusqu’à 32 canaux
- Vidéo optique SFP (option TR-LC) : 1 connecteur SFP fibre LC 12G-SDI indépendant, 16 canaux intégrés chacun
- Vidéo électrique SFP (option TR-BNC) : 1 connecteur SFP BNC 12G-SDI indépendant, 16 canaux intégrés chacun
Audio intégré SDI :
- SMPTE 299M (12G/6G/3G/1,5G) : 24 bits, 48 kHz synchrone
- L'audio intégré entrant peut être ignoré, supprimé ou ignoré.
- 4 groupes : (16 canaux) d'audio pris en charge par chemin SDI.
Remarque : Les formats 2048 x 1080p/PsF 29,97 et 30 prennent en charge un maximum de 8 canaux d'audio intégré.
Audio DANTE :
- Fréquences d'échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
- Encodage : PCM 16, PCM 24, PCM 32
Latence audio :
- Chemin d'intégration : 1 500 µs
- Chemin de désintégration : 1 410 µs
Interface réseau :
- 2 x Neutrik etherCON RJ-45, Ethernet 100/1000
- Interface Rest
Interface utilisateur :
- Écran LCD intégré avec boutons pour entrer, revenir en arrière, monter et descendre
- Interface utilisateur web AJA
- Contrôleur DANTE, gestionnaire de domaine Dante et applications de gestion réseau
- Port USB-C pour la configuration initiale de l'adresse IP statique via AJA eMini-Setup
Dimensions et poids :
- 127 x 205,49 x 41,81 mm
- Poids : 0,9 g
Alimentation :
- Boîtier : 10-18 V CC régulé, mini-XLR 4 broches, 16 W (typique) en 3G-SDI, 21 W (typique) en 12G-SDI, 25 W max.
- IEEE 802.3at Classe 4, Type 2 (25,5 W max.) PoE+ sur port Ethernet principal
- Adaptateur secteur inclus : 100-240 V CA, 50/60 Hz, entrée universelle, 60 W
Environnement :
- Température de fonctionnement : 0 à 40 °C (32 à 104 °F)
- Température de stockage (hors tension) : -40 à 60 °C (-40 à 140 °F)
- Humidité relative de fonctionnement : 10 à 90 % sans condensation
- Altitude de fonctionnement : < 3 000 mètres (< 10 000 pieds)
