AJA DANTE AV 4K-T (JPEG 2000)

Encodeur transmetteur audio vidéo 4K Dante depuis 12G-SDI ou HDMI 2.0 - DANTE-AV-4K-T
2 251,80 € HT (2 702,16 € TTC)
au lieu de 2 502,00 € HT (3 002,40 € TTC)


Intégrez facilement une vidéo de haute qualité et visuellement sans perte dans les environnements Dante AV sur IP tels que les stades, les théâtres, les églises, les écoles, les complexes de bureaux, les hôtels et au-delà avec les convertisseurs AJA Dante AV 4K-T et 4K-R.

Les nouveaux appareils émetteurs/récepteurs permettent un transport et un contrôle simples de la vidéo et de l'audio 4K/UltraHD/2K/HD/VESA Dante de qualité professionnelle à faible latence vers/depuis des appareils 12G-SDI ou HDMI 2.0 sur un réseau AV Dante 1 GbE.


Principales fonctions

- Transmetteur encodeur Dante AV Ultra (JPEG 2000)
- 4K/UltraHD/HD/VESA
- Entrée vidéo 12G-SDI et HDMI 2.0
- 1 GbE POE+ IP
- Compatible avec les logiciels de gestion Dante pour le routage des flux vidéo, audio, KVM, VISCA et IR.
- Garantie de 5 ans



Dante AV Ultra

Dante AV est la solution complète tout-en-un sur reseau Ethernet 1Gb développée par Audinate qui assure un fonctionnement de l'AV sur IP sans compromis. Il fournit une simplicité d'utilisation, une parfaite interopérabilité et une expérience de contrôle parfaitement intégrée que les clients sont en droit d'attendre de la parte de Dante, avec un routage et un alignement indépendant des flux audio et vidéo. Dante AV repose sur le codec JPEG 2000. Dante AV est totalement interopérable avec plus de 3500 produits audio compatibles Dante déjà présents sur le marché.


Contrôleur Dante

Utilisez le logiciel Dante contrôleur sur macOS ou WIndows afin de configurer le routage des signaux audio et vidéo. Utilisez ce logiciel pour configurer le routage audio et vidéo entre équipements matériels Dante, y compris les produits Dante AV 4K-T et 4K-R, contrôlez les connexions audio et vidéo dans l'utilitaire Dante Setup et transportez les flux audio et vidéo en temps réel sur le réseau Ethernet. (https://www.aja.com/products/dante-av-ultra#support) Consultez le Guide démarrage Dante AV 4K Quick Start.


Dante Via

Utilisez Dante Via pour configurer les équipements Audio afin qu'ils apparaissent sur le réseau Dante. Par exemple, rendre visible sous la forme de canaux audio séparés les portions audio des produits AJA Dante AV 4K-T et 4K-R sur le réseau Dante.


Dante Virtual Soundcard

Dante Virtual Soundcard émule une carte son physique PC ou Mac, mais en lieu et place de se connecter sur des équipements audio physiques comme des microphones, il se connecte sur le réseau Dante. il peut recevoir des signaux audio depuis le réseau Dante, y compris depuis les produits AJA Dante AV 4K-T et 4K-R, et les présenter à votre environnement logiciel audio (DAW) comme une interface audio physique.


Dante AV et Réseau

En tant que périphériques vidéo sur IP, les produits Dante AV 4K-T et 4K-R doivent être connectés sur réseau Dante, soit sur un réseau existant que vous possédez qui fonctionne avec Dante Audio ou sur un nouveau réseau spécifiquement conçu pour Dante AV Ultra. Dans les deux cas, pour la configuration initiale, les produits AJA Dante 4K-T et 4K-R devront être connectés sur un Mac ou PC avec la dernière version du logiciel de contrôle Dante de Audinate que vous pouvez télécharger ici :

https://www.audinate.com/products/software/dante-controller

Dante AV Ultra requiert un commutateur réseau géré pour fonctionner. Pour plus d'informations sur les commutateurs réseau compatibles avec Dante AV Ultra, veuillez consulter le site web Audinate :

https://www.audinate.com/search/all/switches

Audinate propose des sessions gratuites de formation sur les configurations Dante que vous trouverez ici :

https://www.audinate.com/learning/training-certification


Spécifications techniques détaillées

Formats vidéo :

- (4K) 4096x2160p
- (UltraHD) 3840x2160p
- (2K) 2048x1080p
- (HD) 1920x1080p
- (HD) 1280x720p

Formats VESA :

- (WUXGA) 1920x1200
- (UXGA) 1600x1200
- (SXGA) 1280x1024
- (XGA) 1024x768
- (SVGA) 800x600
- (VGA) 640x480

Remarque : les formats VESA sont toujours en RGB 4:4:4 60 8 bits.

Découverte, enregistrement et contrôle :

- Logiciel Dante Controller de Audinate (Windows ou Mac).
- Intégration aisée dans l'écosystème Dante : Compatible avec les produits certifiés Dante.

Interfaces de transport des médias :

- Interface réseau : Ethernet 1 GbE
- Flux Audio : Audio Flow x 8 flux / 8 canaux par flux (unicast ou multicast)
- Flux Vidéo : Video Flow x 1 flux / 1 canal par flux (unicast ou multicast)
- Horodatage : Horodatage matériel, prise en charge de la lecture précise à l'échantillon.

Entrée vidéo numérique (4K-T)

1 x 12G-SDI BNC, SMPTE 292 (1.5Gb/s), 424, 425-A(3Gb/s), 2081, 2082, 352 SDI support métadonnées :

- YCbCr 4:2:2
- 10 bits
- Entrelacement deux echantillons (2SI) mappage des sources 4K/UltraHD.

1 x 12G SDI :

- (4K) 4096x2160p 50, 59.94, 60
- (UltraHD) 3840x2160p 50, 59.94, 60

1 x 6G SDI :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30

1 x 3G-SDI (Level A) :

- (2K) 2048x1080p 50, 59.94, 60
- (HD) 1920x1080p 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60

1 x 1.5G-SDI :

- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1280x720p 50, 59.94, 60

1 x HDMI Type A connector, HDMI v2.0 :

- YCbCr 4:4:4, 4:2:2
- RGB 4:4:4, SMPTE, ou RGB gamme intégrale
- 8, 10, 12 bits (4K/UltraHD 4:4:4 limité en 8 bits)
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- (WUXGA) 1920x1200
- (UXGA) 1600x1200
- (SXGA) 1280x1024
- (XGA) 1024x768
- (SVGA) 800x600
- (VGA) 640x480

Remarque : Les formats VESA sont toujours en RGB 4:4:4 60 8 bits.

Sortie vidéo numérique (4K-R)

1 x 12G-SDI BNC, SMPTE 292 (1.5Gb/s), 424, 425-A(3Gb/s), 2081, 2082, 352 SDI support métadonnées :

- YCbCr 4:2:2
- 10 bits
- Entrelacement deux echantillons (2SI) mappage des sources 4K/UltraHD.

1 x 12G SDI :

- (4K) 4096x2160p 50, 59.94, 60
- (UltraHD) 3840x2160p 50, 59.94, 60

1 x 6G SDI :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30

1 x 3G-SDI (Level A) :

- (HD) 1920x1080p 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60

1 x 1.5G-SDI :

- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30
- (HD) 1280x720p 50, 59.94, 60

1 x HDMI Type A connector, HDMI v2.0 :

- YCbCr 4:4:4, 4:2:2
- RGB 4:4:4, SMPTE, ou RGB gamme intégrale
- 8, 10, 12 bits (4K/UltraHD 4:4:4 limité en 8 bits)
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- (WUXGA) 1920x1200
- (UXGA) 1600x1200
- (SXGA) 1280x1024
- (XGA) 1024x768
- (SVGA) 800x600
- (VGA) 640x480

Remarque :

- Les formats VESA sont toujours en RGB 4:4:4 60 8 bits.
- Une seule entrée utilisable à la fois. Le produit détecte automatiquement la source ou l'utilisateur peut sélectionner l'entrée via le logiciel sur les entrées SDI et HDMI sont connectées.
- Si le moniteur connecté ne supporte pas le protocole HDMI, le produit commute automatiquement sur le protocole DVI (qui ne transporte pas l'audio).

Entrée audio numérique (4K-T) et sortie audio numérique (4K-R)

- Audio incorporé dans le SDI, 24 bits, 8 canaux, 48 kHz PCM24.
- Audio incorporé dans le HDMI, 24 bits, 8 canaux, 48 kHz PCM24.

Sortie audio analogique

- 2 x RCA audio analogique
- Niveaux à -10 dBu (nominal)

Entrée vidéo IP (4K-R) et sortie vidéo IP (4K-T)

- Dante AV Ultra
- un seul canal vidéo

Entrée audio IP (4K-R) et sortie audio IP (4K-T)

- Dante Audio
- Jusqu'à 8 canaux audio, 24 bits par canal, 48 kHz PCM24
- Faible gigue de haute qualité avec générateur d'horloge intégré pour l'audio
- Gamme de conversion SRC : 1:8 jusqu'à 8:1
- Latence ASRC : 80 échantillons (1.6ms 48 kHz)

Référence

- 1 x BNC
- (4K-T) connecteur de sortie Référence (pour utilisation future)
- (4K-R) connecteur d'entrée Référence (pour utilisation future)

Codec

- Codec Vidéo : implémentation optimisée du codec JPEG 2000 dans le FPGA, sous licence IntoPIX; API interface de gestion Dante.

Résolutions vidéo et profondeur de couleur :

- SDI : jusqu'à 4096x2160 60p; YCbCr 4:2:2 10 bits.
- HDMI : jusqu'à 4096x2160 60p; RGB 4:4:4 8 bits, YCbCr 4:4:4 8 bits, YCbCr 4:2:2 8, 10, 12 bits.
- Formats Audio : Dante Audio sur IP
- Débit de données : jusqu'à 700 Mbps
- Streaming Vidéo : Unicast ou Multicast
- Protection contre la copie : HDCP 2.2, HDCP 2.3 pour réseau.
- Latence: 0,5 frame (par exemple; la latence 2160p 60 Hz est < 8 ms entre l'encodeur et le décodeur), la latence globale peut augmenter en fonction des configurations du reseau.
- Bande passante 1: 4Kp60 10 bits 4:2:2; 500-600Mbps, les résultats peuvent varier en fonction de la configuration du réseau et des réglages de gestion.
- Bande passante 2: 1080p60 10 bits 4:2:2; 150-250Mbps, les résultats peuvent varier en fonction de la configuration du réseau et des réglages de gestion.

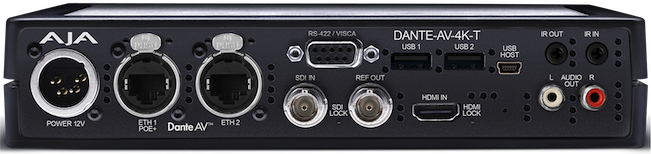

Interface matériel :

- 1 x connecteur Neutrik etherCon RJ45 – 1 GigE (Dante AV & POE+)
- 1 x connecteur Neutrik etherCon RJ45 – 1 GigE (pour utilisation future)
- 1 x port série DB-9 RS-422/ VISCA
- 2 x connecteur USB 2.0 Type A
- 1 x connecteur USB 2.0 Mini-B (connexion machine hôte)
- Jack 3.5mm IR Tx pour IR sur IP
- Jack 3.5mm IR Rx pour IR sur IP

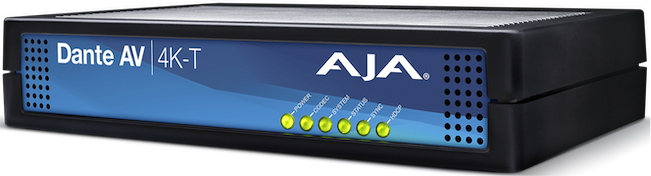

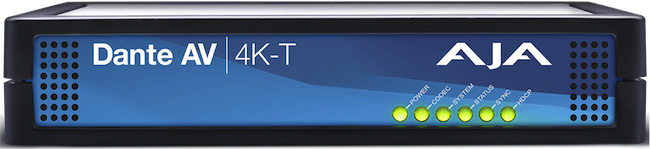

- Indicateurs LED en face avant : Alimentation, Codec, Système, Statut, Synchro, & HDCP.

Dimensions et poids :

- 222 x 180, 09 x 41,91 mm
- Poids : 1,5 Kg

Alimentation :

- Entrée : 1.5 A maximum 100-240 VAC, 50/60 Hz
- Sortie : 4A 12 VDC; 12V DC IN est prioritaire devant Ethernet 1 POE+.
- Ethernet 1 POE+ devient actif en une fraction de seconde dans le cas ou l'entrée 12V DC est déconnectée.

Environnement :

- Température d'exploitation : 0 jusqu'à 40°
- Température de stockage (éteint) : -40 jusqu'à 60° C
- Humidité relative d'exploitation : 10-90% en absence de condensation
- Altitude d'exploitation : <3000 mètres
