AJA FS-HDR

Synchroniseur d’images universel avec conversion temps réel HDR/WCG (moteur Colorfront) - FS-HDR
7 287,75 € HT (8 745,30 € TTC)
au lieu de 8 097,50 € HT (9 717,00 € TTC)

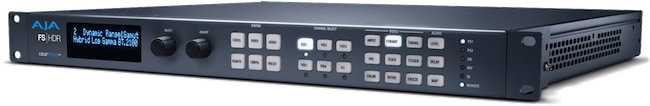

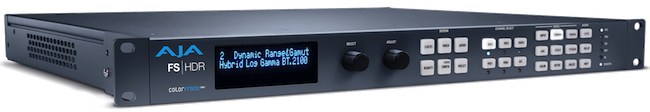

Le FS-HDR est un synchroniseur/convertisseur d’images universel dans un chassis au format rack 1U, conçu spécifiquement afin de répondre aux besoins HDR (gamme dynamique étendue) et WCG (gamme colorimétrique étendue) des diffuseurs, des post-producteurs, des évènements en direct, des infrastructures AV, ou le temps réel, le traitement faible latence et la fidélité des couleurs sont requis pour les workflows 4/UltraHD/2K/HD.

Développé en partenariat avec Colorfront, les fonctionnalités HDR/WCG du FS-HDR sont rendues possibles par les algorithmes de traitement vidéo propriétaires du moteur Colorfront.

FS-HDR répond également aux besoins de up/down/cross conversion, transformation, synchronisation d’images sur un canal pour les formats HDR 4K/UltraHD/2K/HD, et jusqu’à 4 canaux indépendants de conversions 2K/HD (y compris les transformations HDR).


Convertisseur HDR temps réel

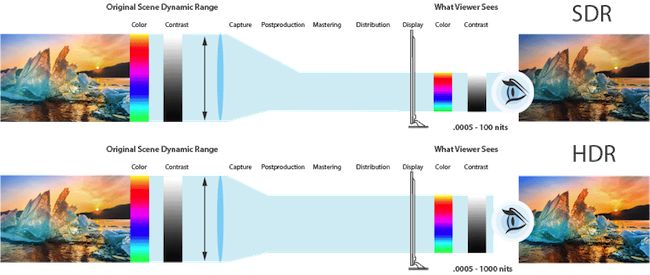

La poursuite de la gamme dynamique étendue (HDR) correspond au rêve de se rapprocher au plus près du système oculaire humain (HVS) de notre expérience en tant que spectateurs. FS-HDR a été conçu afin de nous en approcher au plus vite avec un périphérique temps réel, autonome et de faible encombrement qui fait le lien entre SDR et HDR, HDR vers SDR et HDR vers HDR.

Conversions HDR:

- HDR vers HDR
- HDR vers SDR
- SDR vers HDR

Conversions WCG:

- BT.709 et BT.2020

Conversions Up/Down:

- Conversion des sources HD SDR BT.709 vers UltraHD HDR BT.2020
- Conversion des sources UltraHD HDR BT.2020 vers HD SDR BT.709


Moteur Colorfront

Les fonctionnalités HDR/WCG du FS-HDR sont directement liées aux algorithmes de traitement vidéo et d’espace colorimétrique incorporés dans le moteur Colorfront, sous licence spécifique AJA et développé par le directeur technique de Colorfront Bill Feighter et son ingénieur en chef Tamas Perlaki, tous deux récompensés aux Oscars techniques.

Le moteur Colorfront permet au FS-HDR de traiter en temps réel un canal 4K/UltraHD/2K/HD (y compris down-conversion) vers un canal HD HDR ou jusqu’à 4 canaux 2K/HD simultanément. De plus, FS-HDR autorise la conversion des formats de caméras populaires de différents fabricants vers l’espace HDR, avec conversion de/vers BT.2020/BT.709 si nécessaire, critiques pour une démocratisation du HDR parmi les diffuseurs broadcast et VOD.


Conversions temps réel des sources LOG caméras

FS-HDR peut recevoir les flux d’images de la majorité des caméras professionnelles parmi les plus populaires et convertir leur sortie LOG en temps réel vers une sortie 4K/UltraHD ou 2K/HD aussi bien en HDR que SDR. Cela permet de simplifier les workflows dans des environnements caméras hétérogènes et fournit une entrée unifiée à destinations de mélangeurs SDR ou HDR.

Enfin, FS-HDR permet de convertir vers une sortie Sony S-Gamut/S-Log3 à partir de n’importe quelle source pour les workflows qui ont besoin de ce type de source.

- Sony S-Log3 S-Gamut3
- Sony S-Log3 S-Gamut3 Cine
- Sony S-Log3 BT.2020
- ARRI LogC Wide Gamut
- Panasonic Vlog
- Red Log3G10 Wide Gamut
- Canon Log2
- Canon Log 3


Exploitation en mode simple canal

Le traitement, la synchronisation et la diffusion de 4K/UltraHD est en train de devenir rapidement le nouveau standard et le FS-HDR vous accompagne dans cette voie avec une connectivité vidéo numérique intégrale comprenant Quad 1,5G, Dual 3G, Quad 3G sur 3G-SDI et 12G/6G sur les modules optionnels 12G-SDI (BNC) ou 12G-SDI LC Fiber SFP.

En mode simple canal, FS-HDR est capable de mettre à l’échelle vos média SD ou HD vers 4K/UltraHD et inversement avec un ensemble impressionnant de canaux audio au travers de Fiber, 3G-SDI, AES et MADI autorisant une matrice incroyable de 272 x 208 possibilités audio.

En mode simple canal, le traitement HDR s’effectue sur des signaux 4K ou UltraHD et les conversions up/down/cross sont disponibles pour les besoins HD HDR ou SD SDR à partir d’une source UltraHD.


Exploitation en mode 4 canaux

Dans le mode 4 canaux, FS-HDR fournit une impressionnante et puissante conversion multi-canaux de traitement HDR simultané pour les signaux 2K/HD et SD. Ce puissant traitement de conversion autorise la sélection d’une zone d’intérêt (ROI), la correction couleur, les réglages d’amplification des canaux de couleur, le désentrelacement adaptatif et bien plus encore.

Dans ce mode, il est possible à partir d’une simple source HD, de traiter 4 sorties indépendantes, chacune avec ses propres transformations HDR/SDR.


Caractéristiques techniques détaillées

Processeur HDR/WCG avec moteur Colorfront

- Traitement basé sur le modèle de perception occulaire de l’être humain
- Réajustement optimisé de la perception du volume couleur
- Préservation de l’intention originale de créativité

Entrée gamme dynamique/Gamme de couleurs:

- SDR BT.709 100 Nits
- PQ BT.2020 1000 Nits
- PQ P3D65 1000 Nits
- Hybrid Log Gamma BT.2100
- Sony S-Gamut3/S-Log3
- ARRI Log C Wide Gamut
- Panasonic V-log
- RED Log3G10 Wide Gamut
- Canon Log 2
- Canon Log 3

Sortie gamme dynamique/gamme de couleurs:

- SDR BT.709 100 Nits
- PQ BT.2020 1000 Nits
- Hybrid Log Gamma BT.2100
- Sony S-Gamut3/S-Log3
- Conversions HDR
- HDR vers HDR
- HDR vers SDR
- SDR vers HDR
- Colorimetrie
- Supporte BT.709 et BT.2020

Mode de fonctionnement

- 4 canaux indépendants de traitement vidéo de signaux 2K/HD ou SD
- 1 canal de traitement vidéo de signaux 4K/UltraHD/2K/HD ou SD

Formats vidéo

- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
- YCbCr, 4:2:2, 10 bits

Entrées vidéo numérique:

- 4 x entrées 3G-SDI, 4 x BNC

4 x entrées 3G-SDI, 4 x Fiber ou HD-BNC (modules SFP optionnels):

- Modules fibre SFP, 3G-SDI, dual LC, single LC ou single SC, SMPTE-297
- Module fibre SFP, 12G/6G-SDI, dual LC, SMPTE-297
- Module coaxial SFP, 12G/6G-SDI, dual HD-BNC

12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082:

- Single Link 12G/6G-SDI (avec module SFP optionnel)
- Quad Link 3G-SDI Level A ou B-DL (4 x 3G), SMPTE-425-5
- Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
- Single Link 3G-SDI Level A, B-DL, or B-DS, SMPTE 425
- Quad Link HD-SDI (4 x 1.5G)
- Dual Link HD-SDI (2 x 1.5G), SMPTE-372
- Single Link HD/SD

- Quadrant (Square Division) ou 2SI (deux échantillons d’entrelacement) 4K/UltraHD input pixel mapping
- Sélecteur 8 x 1 de sources pour les processeurs vidéo

Sorties vidéo numérique:

- 4 x sorties 3G-SDI, 4 x BNC

4 x sorties 3G-SDI, 4 x Fiber ou HD-BNC (modules SFP optionnels):

- Modules fibre SFP, 3G-SDI, dual LC, single LC ou single SC, SMPTE-297
- Module fibre SFP, 12G/6G-SDI, dual LC, SMPTE-297
- Module coaxial SFP, 12G/6G-SDI, dual HD-BNC

12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082:

- Single Link 12G/6G-SDI (avec module SFP optionnel)
- Quad Link 3G-SDI Level A ou B-DL (4 x 3G), SMPTE-425-5
- Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
- Single Link 3G-SDI Level A, B-DL, or B-DS, SMPTE 425
- Quad Link HD-SDI (4 x 1.5G)
- Dual Link HD-SDI (2 x 1.5G), SMPTE-372
- Single Link HD/SD

- Quadrant (Square Division) ou 2SI (deux échantillons d’entrelacement) 4K/UltraHD input pixel mapping

Sortie numérique Moniteur

- 1 x BNC, 1 x sortie 3G-SDI (3G-SDI/HD/SD, SMPTE-259/292/424, 10 bits)
- 1 x HDMI, 1 x sortie HD (2K/HD/SD, HDMI v1.4a, pas de génération de métadonnées HDR)
- La sortie vidéo du traitement en cours d’exécution (audio et vidéo) est disponible sur les deux connecteurs
- 4K/UltraHD down-convertie vers 2K/HD
- Contrôle de rognage sur la sortie HDMI

Traitements vidéo

- Désentrelacement adaptatif
- Réglages d’amplification des signaux
- Correcteur de couleurs
- Légaliseur
- Conversion de fréquence d’image, suppression/insertion cadence film (3:2, 1:2, 2:1, 2:3)
- Délai paramétrable de 0 à 6 images avec contrôle de synchronisation H et V sur les lignes et les pixels
- Conversion des sous-titres pour malentendants (CEA-608/CEA-708)
- Détection AFD en entrée, contrôle de down-conversion et sortie en transparence
- Gel d’images (manuel ou sur perte de signal d’entrée) sur fond noir ou sur dernière bonne image
- Générateur de textures pour remplissage de fonds
- Générateur de barres
- Délai vidéo nominal HD/SD, 2 images (LHR), 4 images (HFR)

Conversion de formats

Conversion de n’importe quel format en entrée vers n’importe quel format supporté en sortie dans la même gamme de fréquences d’images. Ces trois familles sont:

- 59.94, 29.97, 23.98
- 50, 25
- 60, 30, 24

Mise à l’échelle

Pris en charge dans les formats 2K/HD/SD.

- Zoom avant/arrière
- Repositionnement
- Zone d’intérêt (ROI)

Up-Conversion

- Traitement matériel 10 bits
- Zoom 14:9, produit une image 4:3 avec zoom léger afin de remplir une image 14:9 avec barres noires verticales
- Zoom Letterbox, produit une image avec zoom afin de remplir l’écran
- Zoom Wide, produit une combinaison de zoom et d’étirement horizontal afin de remplir un écran 16:9; ce réglage produit un léger changement de rapport d’image

Down-Conversion

- Traitement matériel 10 bits
- Anamorphosé: plein écran
- Letterbox: l’image est réduite avec des barres noires sur le haut et le bas afin de préserver le rapport d’image
- Crop: l’image est rognée afin de remplir le format vidéo en sortie

Conversion de rapport d’image SD vers SD

- Letterbox: transforme des données SD anamorphosée en image Letterbox
- H Crop: produit un effet d’étirement horizontal de l’image; transforme une image SD anamorphosée en image plein écran
- SD Pillarbox: produit une image au centre de l’écran avec bordures noires sur les côtés gauche et droite et une image anamorphosée au centre
- V Crop: transforme des données SD Letterbox en image anamorphosée

Entrées audio numérique

- Echantillonnage 48 kHz
- 8 x entrées SDI avec audio incorporé (16 canaux chacune); 128 canaux, 24 bits (20 bits SD), SMPTE-272/299
- 8 x entrées symétriques AES (16 canaux), 1 x DB-25; 16 canaux, 24 bits, AES-3
- 2 x entrées MADI, 1 BNC, 1 x ST Fiber; 128 canaux, 24 bits, AES-10

Sorties audio numérique

- Echantillonnage 48 kHz
- 1 x sortie SDI avec audio incorporé par processeur Video (16 canaux); 16 canaux (en mode simple canal vidéo), 24 bits (20 bits SD), SMPTE-272/299; 64 canaux (en mode 4 canaux vidéo), 24 bits (20 bits SD), SMPTE-272/299
- 8 x sorties symétriques AES (16 canaux), 1 x DB-25; 16 canaux, 24 bits, AES-3
- 2 x sorties MADI, 1 BNC, 1 x ST Fiber; 128 canaux, 24 bits, AES-10

Traitements audio

Matrice audio mono 277 x 208, route 1 vers 1, 1 vers plusieurs:

- Entrées: 128 incorporés, 16 AES, 128 MADI, 2 mixdowns stéréo, 3 générateurs de tonalités
- Sorties (mode 4 canaux vidéo): 16 AES, 128 MADI, 64 incorporés
- Sorties (mode simple canal vidéo): 16 AES, 128 MADI, 16 incorporés

Contrôles de réglages d’entrée pour chaque canal:

- Gain +18 jusqu’à -18 dB par incréments de 0.5 dB
- Inversion de phase

Contrôles de réglages d’entrée pour chaque paire de canaux:

- Délai -16ms jusqu’à +1sec par incréments de 20.8 us

- 2 processeurs indépendants 5.1 ou 7.1 vers mixdown stéréo avec réglage de gain
- Conversion d’échantillonnage haute qualité disponible sur toutes les entrées audio
- SRC bypass pour l’audio non-PCM (par exemple Dolby E, AC-3, etc)
- Générateur de tonalités audio (mute, 400 Hz, 1 kHz)

Entrée de référence

Externe, 2 x BNC

- En boucle, sans terminaison
- Blackburt ou synchro triple-niveau

Genlock

- Verrouillage sur référence externe
- Verrouillage sur les entrées SDI de 1 à 8
- Free run basé sur l’oscillateur de crystal (en fonction de la température)

Interface réseau

- 1 x RJ-45 10/100/1000 Ethernet
- Serveur web intégré pour contrôle distant
- SNM

Interface Utilisateur

- Afficheur
- Clavier avec LEDs de statut
- 2 curseurs rotatifs avec fonction bouton
- Indicateurs d’alarmes

Préréglages

- Chaque mode supporte 40 préréglages

GPI

- 1 x connecteur 25 broches
- 4 entrées GPI isolées (de manière optique)
- 4 sorties GPO isolées (de manière optique)

Infos environnementales

- Dimensions: 444,5 x 406,5 x 44,45 mm (Largeur x Profondeur x Hauteur)
- Poids: 3,6 Kg
- Température d’exploitation: 0 jusqu’à 40 degrés Celsius
- Température de stockage (Eteint): -40 jusqu’à 60 degrés Celsius
- Humidité relative d’exploitation: 10-90% en l’absence de condensation
- Altitude d’exploitation: <3,000 mètres

Alimentation

- 100-240V, 50/60 Hz universel
- Double alimentation redondante, 55W standard, 70W maximum

Garantie

- 5 ans par le fabricant (avec remplacement en échange standard)
