AJA HA5 12G

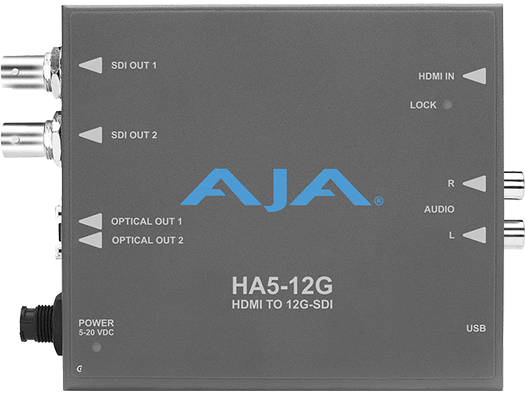

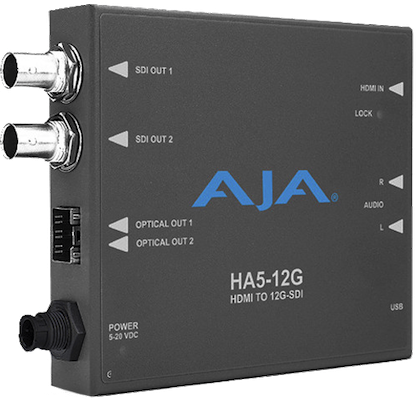

Convertisseur HDMI 2.0 vers 12G-SDI - HA5-12G
724,68 € HT (869,62 € TTC)
au lieu de 805,20 € HT (966,24 € TTC)

Le HA-5 12G de AJA permet aux utilisateurs de convertir une entrée HDMI 2.0 vers deux sorties 12G-SDI single link. Il distribue deux sorties SDI amplifiées sur chaque connexion SDI, pour réduire les longueurs de câble dans le transport de signaux 4K/UltraHD SDI. Le HA5-12G supporte jusqu'à 8 canaux audio dans la source HDMI ou deux canaux audio analogique (RCA) avec huit ou deux canaux audio embedded dans le 12G-SDI.

Principales fonctionnalités

- Convertit le HDMI 2.0 vers 12G-SDI, jusqu'à 4K 60p
- Entrées supportées jusqu'à 60p en 4:2:2/4:4:4/4:2:0
- Support du mapping SDI en 2SI (two sample interleave) 4K/UltraHD
- Deux sorties 12G-SDI
- L'audio embedded peut être sélectionné à partir du HDMI ou via les entrées Analogiques
- Configuration via le port USB et le logiciel Mini-Config fourni
- Alimentation DWP-U et port USB pour évolution Firmware
- Garantie 5 ans


HDR

Le HDR, pour “High Dynamic Range”, fournit la capacité d’afficher une gamme plus large de couleurs, des blancs bien plus blancs et des noirs bien plus sombres que les signaux standards ne le permettent. Ces images offrent une apparence plus dynamique et permettent de communiquer aux spectateurs des couleurs qui ressemblent à celles perçues par la vision humaine.

Le HA5-12G permet l’analyse des données infoframe HDR qui sont fournies par l’entrée HDMI et affichées par le logiciel AJA Mini-Config.


4K et UltraHD

Les signaux emblématiques 4K utilisent une résolution de 4096 x 2160 pixels attendu que ceux en UltraHD ne mesurent que 3840 x 2160. Cette différence peut empêcher certains moniteurs d’être utilisés dans les workflows “full 4K” ou inversement en UltraHD. Le HA5-12G peut compenser ces différences de résolutions, permettant aux écrans UltraHD d’être utilisés dans les productions 4K et vice versa.

Le HA5-12G supporte aussi les signaux entrants en High Frame Rate (HFR). Les signaux 4K/UltraHD à 50 ou 60 ips peuvent être utilisés en entrée du HA5-12G et ressortie jusqu’en 60p pour une utilisation dans les workflows professionnels.


Support 12G-SDI

Les sorties 12G-SDI du HA5-12G possède une très grande qualité de signal et de représentation pour des utilisations dans des workflows exigeants en très haute résolution avec des couleurs profondes.


Qualité d'image parfaite

Des sorties 12G-SDI avec filtre électronique avec boucle à verrouillage de phase garantissent une grande stabilité des images. Une LED témoins affiche le standard des signaux d'entrée SD (vert), HD (rouge) ou 4K/UltraHD (orange) pour une identification facilité.


Entrées audio analogique

En utilisant les entrées audio analogiques sur prises RCA, insérez les deux canaux dans le signal de sortie SDI et gardez la bonne synchro audio tout au long de votre workflow.


Support pour les DSLR

Le HA5-12G accepte les signaux en définition standard, progressifs à 525p et 625p pour être compatible avec les DSLR et afin de pouvoir intégrer ce type de signaux dans les workflows SDI.

Alimentation secteur universelle

Tous les Mini-Converter AJA sont livrés avec une alimentation secteur universelle qui inclut les différents adaptateurs des prises secteurs rencontrées dans monde entier.

Compact et Portable

Les Mini-Converter AJA sont suffisamment petits pour se loger derrière un moniteur, à l’arrière d’une baie ou directement sur les portes accessoires des caméras. Un connecteur d’alimentation qui se verrouille prévient les déconnexions intempestives et un câble optionnel d’alimentation à connexion standard P-TAP permet l’utilisation de batteries sur le terrain.


Qualité AJA garantie

Tous les AJA Mini-Converters sont converts par une garantie de 5 ans avec possibilités de remplacement par avance. Lorsque cela est nécessaire AJA peut envoyer un produit de remplacement sans avoir à retourner le produit défectueux par avance afin de bloquer à minima votre travail et de redémarrer le plus vite possible.


AJA Mini-Matrix

Un logiciel d’information à propos de la gamme complète des AJA Mini-Converters est disponible pour iOS. La gamme des produits Mini-Converter est évolutive et cette application vous aidera à trouver le bon convertisseur pour toutes les situations, où que vous soyez.


Spécifications techniques détaillées

Formats vidéo:

- (4K) 4096 x 2160p
- (UltraHD) 3840 x 2160p
- (2K) 2048 x 1080p
- (HD) 1920 x 1080p
- (HD) 1920 x 1080i
- (HD) 1280 x 720p
- (SD) 720 x 576p
- (SD) 720 x 576i
- (SD) 720 x 480p
- (SD) 720 x 480i

Entrée Vidéo Numérique:

- 1 x Connecteur HDMI Type A , HDMI v2.0b
- YCbCr 4:2:2/4:4:4/4:2:0
- RGB 4:4:4, SMPTE or Full level
- 8, 10 ou 12 bits (HFR 4K/UltraHD 4:4:4 limités à 8 bits)
- HDR décodeur Infoframe conformément au CTA-861-G and HDMI v2.0b
- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p 50, 59.94, 60
- (SD) 720 x 576p 50
- (SD) 720 x 576i 50
- (SD) 720 x 480p 59.94
- (SD) 720 x 480i 59.94

Sortie Vidéo Numérique:

- 1 x 12G-SDI BNC, SMPTE-259/292/424/2081/2082
- YCbCr 4:2:2/4:4:4
- RGB 4:4:4, SMPTE or Full level
- 8 ou 10 bits
- Two Sample Interleave (2SI) 4K/UltraHD source mapping

- 1 x 12 Gb SDI
- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

- 1 x 6 Gb SDI
- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30

- 1 x 3 Gb SDI (Level A ou B-Dual Link)
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p* 50, 59.94, 60

- 1 x 1.5 Gb SDI
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p 50, 59.94, 60

- 1 x 270 Mb SDI
- (SD) 625i 50
- (SD) 525i 59.94

*1280 x 720p est seulement en Level A

Entrée Audio Numérique:

- HDMI embedded audio, 24 bits, 8 canaux

Entrée audio Analogique:

- 2 x Connexions type RCA, 2 canaux -10dBu (nominal)

Sortie Audio Numérique:

- Embedded audio dans le SDI, 24 bits, 8 canaux

Interface utilisateur:

- Port USB utilisé avec un câble fourni et le logiciel Mini-Config pour configurer et voir l’état de l’appareil via Mac ou Windows.

- Taille (L x P x H): 116,84 x 102,11 x 22,86 mm
- Poids: 0,3 kg

Alimentation:

- 5-20VDC régulés, 11 watts, alimentation requise et inclue
- AC Adapter: 100-240VAC, 50/60 Hz, entrée universelle

Environnement:

- Température d’utilisation: 0 à 40°C **
- Température de stockage (Éteint): -40 à 60°C
- Humidité relative d’utilisation: 10-90% sans condensation
- Altitude d’utilisation: <3,000 mètres

** Les HA5-12G consomment approximativement 11 watts de puissance et de dissipation de chaleur par convection. Il peuvent être très chauds au toucher, ce qui est normal. Lors de l’installation, veillez à ce que l’appareil ait accès à l’air ambiant pour se refroidir. N’associez pas le HA5-12G avec/contre d’autres Mini-Converters.
