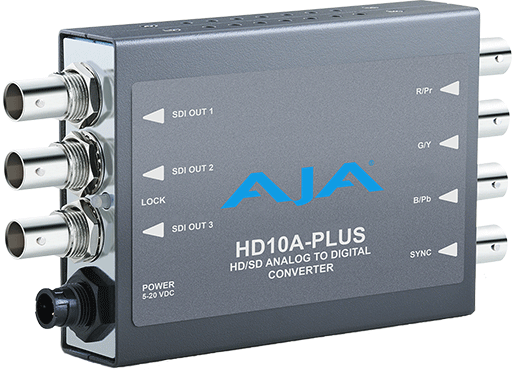

Le modèle HD10A-Plus est un convertisseur analogique vers numérique très compact, haute qualité 10 bits pour les workflows HD. Le convertisseur HD10A-Plus peut ajouter une sortie HD ou SD SDI aux caméras ou magnétoscopes analogiques existants, y compris les ordinateurs avec une sortie RGB haute définition. Le modèle HD10A-Plus accepte les signaux HD analogiques YPbPr ou RGB et fournit 3 sorties SDI identiques. Fonctionne en 1080i, 1035i, 1080psf et 720p avec une référence interne ou externe (triple niveau). Le HD10A-Plus prend également en charge les signaux SD pour les besoins PAL et NTSC.


Spécifications techniques

Formats

- 525i/625i, 1080i 50/59.94/60 Hz
- 1080psf 23.98/24/25 Hz
- 720p 50/59.94/60 Hz

Entrées

- HD composantes YPbPr, RGB (SMPTE-274), BNC
- SD composantes (Betacam,EBU-N10)/composite/YC (S-Vidéo), BNC
- Synchro externe, BNC

Sorties

- HD/SD-SDI, SMPTE-259/292/296M 3 x BNC

Fréquence de réponse

- Y +0, -.5 dB jusqu'à 30 MHz
- C +/- .25 dB jusqu'à 15 MHz

Réglages utilisateur

- micro-switch externes
- Composantes/Composite (SD seulement)
- S-Vidéo (off/on) (SD seulement)
- Pedestal Présent (on/off) (SD seulement)
- Format (YPbPr/RGB)
- NTSC-J (off/on) (SD seulement)
- SYNC (INT/EXT)

Alimentation

+5-20 VDC, 4 watts (alimentation universelle fournie en standard)

Dimensions

- 147 × 79 × 25 mm
