AJA HDR Image Analyser 12G

Oscilloscope, Histogramme et Vectorscope pour le Monitoring HDR - HDR-ANALYSER-12G
19 688,32 € HT (23 625,98 € TTC)
au lieu de 21 875,91 € HT (26 251,09 € TTC)


Le HDR Image Analyzer fournit une éventail complet d’outils pour une analyse efficace des derniers standards HDR, incluant les HLG, PQ et Rec.2020, à partir de contenus 4K/UltraHD/2K/HD, le tout présenté dans un châssis pratique et rackable 1U.

Développé en partenariat avec Colorfront, le HDR Image Analyzer de AJA accepte différentes entrées qui vont des formats LOG des caméras aux signaux SDR (REC 709), PQ (ST 2084) et HLG. Il offre un support des gammes colorimétriques pour le BT.2020 aussi bien que pour le BT.709 traditionnel. La prouesse électronique de AJA garantit de grandes performances et la fiabilité, avec des connexions 4x 3G-SDI en entrée et en sortie, plus une connexion en DisplayPort.

Spécialement conçu pour être utilisé partout où l’analyse est nécessaire, le rack 1U s’installe dans différents environnements, fournissant la confiance nécessaire pour des productions et des masterings fiables et stabilisés.


Monitoring HDR avec le HDR Analyzer

La production HDR nécessite un outil fiable et sans surprise pour le monitoring et l’analyse de toutes les étapes dans la procédure pour s’assurer que votre vision artistique soit suivie de la prise de vue par la caméra à l’écran final de l’audience.

Le HDR Image Analyzer de AJA garantit que vous êtes complètement maitre de vos choix techniques du tournage à la livraison finale de contenus HDR/SDR.

Le HDR Image Analyzer offre l’analyse et le monitoring pour:

- La Production en direct
- Le workflow du DIT
- Le Monitoring Broadcast
- La Post-production
- Le QC (Quality Control)
- Le Mastering Final HDR


Entrées supportées: des caméras au HDR/SDR

Les caméras modernes sont capables de produire le HDR intrinsèquement avec leurs larges plages dynamiques et pour les évènements en direct, de l’enregistrement jusqu’aux diffusions, il est crucial de monitorer leurs plages dynamiques et leurs gammes couleur de sorties qui seront utilisées pour la livraison HDR.

Avec des entrées compatibles avec les formats LOG des caméras courantes du marché et aussi avec le monitoring d’un éventail de sources SDR, HLG et PQ, le HDR Image Analyzer prend en charge de bout en bout le monitoring HDR. Avec une panoplie complète d’outils d’analyse et un journal automatique des erreurs repérées par les timecodes correspondants, le HDR Image Analyzer garantit à vos productions d’atteindre les résultats finaux désirés.

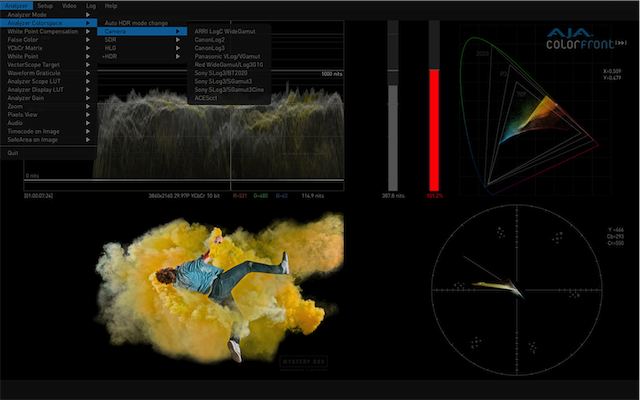

LOG des caméras compatibles:

- ARRI®
- Canon®
- Panasonic®
- RED®
- Sony®

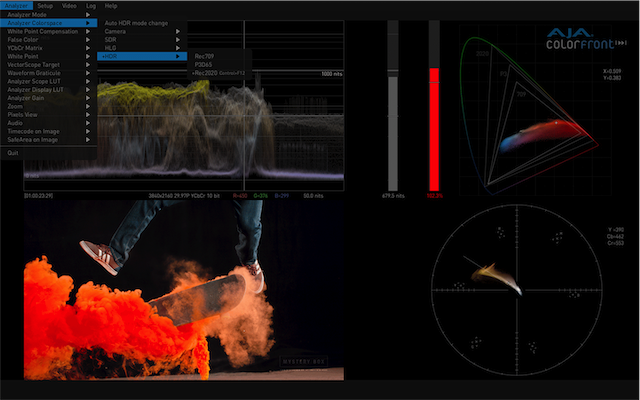

Gammes couleur:

- BT.2020
- BT.709

Entrées de plages dynamiques:

- SDR (REC 709)
- PQ (ST 2084)
- HLG

E/S Vidéo:

- E/S 4x 3G-SDI jusqu’à 4K/UltraHD 60P
- Détection automatique de signaux SDI
- DisplayPort pour l’interface utilisateur jusqu’en UltraHD 60p

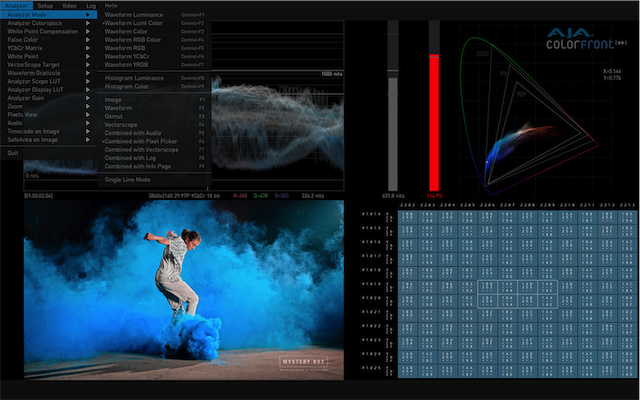

Outils d’analyse HDR

Les panoplies d’outils Inclus dans le HDR Image Analyzer de AJA comprennent les oscilloscopes, histogrammes et vecteurscopes du monitoring, plus une panoplie de fonctionnalités essentielles d’analyse des images comme un indicateur de niveau de la lumière en nit, un mode des fausses couleurs qui sortent de la gamme, des erreurs de logging, un sélecteur au pixel près, des mémoires d’image avec écran partagé, un mode ligne et un mesureur de phase audio. Le HDR Image Analyzer comprend aussi un support intégré pour les espaces couleurs des caméras les plus courantes incluant ARRI®, Canon®, Panasonic®, RED® et Sony®.

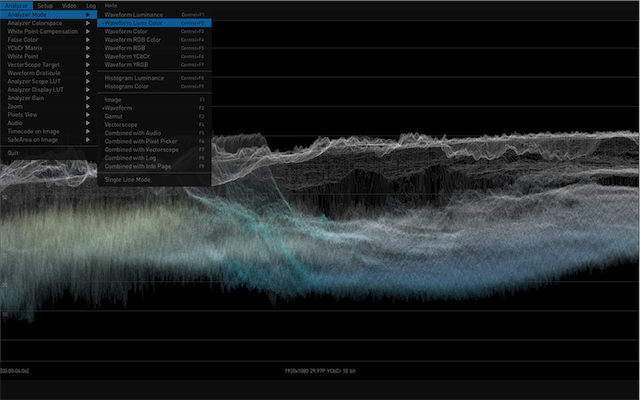

- Waveform
- Histogram

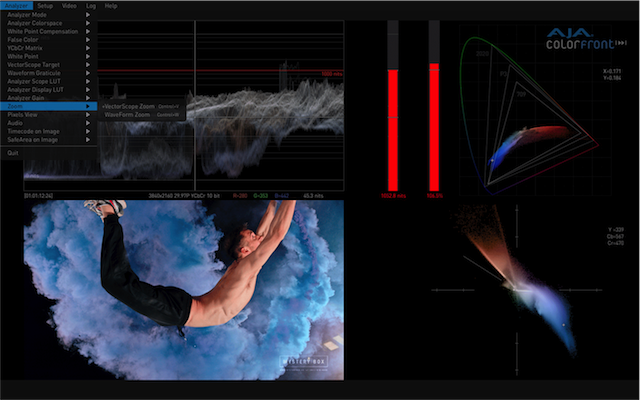

- Vectorscope
- Gamme couleur
- Niveau de lumière en Nit
- Journal des erreurs repérées au time-code
- Analyse des données avec un sélecteur précis des pixels
- Détections avancées de sorties de la gamme couleur et de luminosité, avec tolérance d’erreurs.


Workflow

Travailler avec le HDR Image Analyzer est simple.

Connectez vos sources aux entrées 4x 3G-SDI et utilisez leurs sorties en boucle 4x 3G-SDI pour le monitoring ou vers votre pipeline d’équipements.

Connectez un écran UltraHD (jusqu’à 60p) par la connexion DisplayPort pour une meilleure visu de vos images et de l’interface du HDR Image Analyzer - Le DisplayPort peut, grâce à un adaptateur DisplayPort vers HDMI, (non fourni) afficher les séquences dans un écran HDMI.


Fonctionnalités étendues

L’imagerie à grande résolution mérite une interface, elle aussi à grande résolution pour garder un oeil critique sur vos éléments artistiques durant l’analyse de vos contenus HDR. Le HDR Image Analyzer offre des images pures et la capacité de peaufiner dans les plus petits détails l’analyse précises de vos contenus:

- Interface utilisateur de grande qualité, ultra précise en UltraHD pour une visu en résolutions natives des images.
- Mode ligne : Focus sur les régions dignes d’intérêt via une simple ligne horizontale ou verticale
- Mémoire d’images
- Hors de la gamme, de la luminosité, du mode fausses couleurs, niveau audio et mesure de sa phase


Spécifications techniques détaillées

Formats vidéo:

- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
- (HD) 1080i 50, 59.94, 60
- (HD) 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50 A/B, 59.94 A/B, 60 A/B
- (HD) 720p 50, 50.94, 60
- (SD) 625i 50
- (SD) 525i 59.94

Entrée vidéo numérique:

- 4 x 3G-SDI BNC

Sortie vidéo numérique:

- 4 x 3G-SDI BNC

Entrée audio numérique:

- 16 canaux 24 bits incorporés dans le SDI, 48 kHz synchrone

Sortie audio numérique:

- 16 canaux 24 bits incorporés dans le SDI, 48 kHz synchrone

Sortie vers moniteur informatique:

- DisplayPort: jusqu'à UltraHD 60p

Entrée de référence:

- Signal: Synchronisation vidéo analogique (Blackburst ou Tri-Level)

Environnement:

- Dimensions (Larg x Prof x haut): 436,88 x 429,26 x 43,18 mm
- Facteur de forme: 1RU
- Poids: 12.7kg
- Alimentation: 250W standard, 350W Maximum
- Garantie 5 ans
