AJA Io X3

Interface vidéo SD/HD/2K Thunderbolt 3 avec 4 x 3G-SDI bidirectionnels, HDMI Multiview, audio analogique et gestion HDR - IO-X3-R0
1 546,79 € HT (1 856,14 € TTC)
au lieu de 1 718,65 € HT (2 062,38 € TTC)

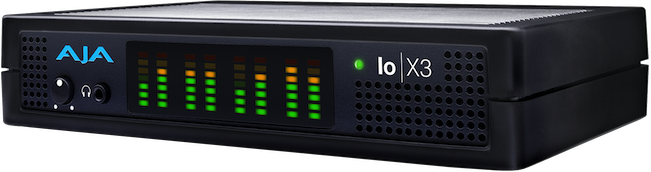

AJA Io X3 est idéal pour les travaux vidéo SDR ou HDR haute qualité avec prise en charge des flux vidéo HD/2K en 60p et compatibilité avec les principaux logiciels de post-production ou d'autres logiciels vidéo comme OBS Studio, vMix et Telestream Wirecast. Avec une simple connexion Thunderbolt 3 pour l'ordinateur hôte et un deuxième port Thunderbolt pour plus de flexibilité, le facteur de forme compact et silencieux du Io X3 le rend idéal pour utilisation sur le lieu de tournage, en studio, sur un événement en direct ou dans la salle de montage.


Connectivité pratique et versatile

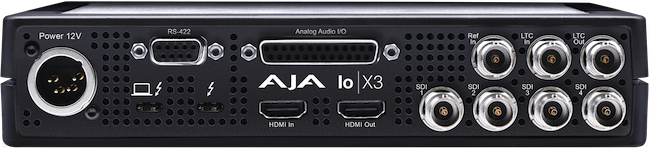

Le panneau arrière du Io X3 offre une connectivité facile d'accès qui répond à tous les besoins des workflows vidéo SD/HD/2K. L'alimentation s'effectue via un connecteur standard XLR à 4 broches via l'adaptateur secteur inclus ou au moyen d'une batterie compatible. Les deux ports Thunderbolt offrent la connectivité pour un ordinateur portable ou de bureau Mac/PC avec un deuxième port pour accueillir d'autres périphériques en série.
Un port RS-422 pour le pilotage de machine permet de piloter avec précision les lecteurs ou enregistreurs traditionnels ou actuels. L'audio analogique est disponible via un port DB-25 avec 8 canaux configurables en entrée ou en sortie.
Des ports HDMI entrée/sortie permettant un visionnage facile ou pour récupérer la plupart des signaux vidéo, y compris les flux vidéo SDR ou HDR. Une entrée de référence permet d'être synchronisée via une horloge externe et on bénéficie enfin d'entrées/sorties timecode LTC.
Enfin, 4 ports 3G-SDI bidirectionnels sont configurables comme entrées multi-canaux ou sorties en fonction du logiciel vidéo que vous utilisez.


HDR

Io X3 avec le logiciel 16.2 supporte les workflows HDR en HD et 2K sur les écrans SDI et HDMI compatibles HLG et HDR10 avec métadonnées infoframe HDR en conformité avec la norme HDMI 2.0a/CTA-861.3 et HD.

AJA Control Room et Io X3 gèrent la capture de métadonnées HDR à partir de signaux SDI ou HDMI. Le fichier vidéo obtenu en .mov contient les métadonnées HDR, ce qui permet sa lecture avec la gamme dynamique correspondante.

AJA Control Room et Io X3 gèrent la détection automatique HDR en lecture. Les métadonnées HDR incorporées dans le fichier .mov sont décodées et utilisées pour configurer automatiquement le format HDR sur le(s) moniteur(s) connectés sur les sorties HDMI et SDI.

Les sorties de fichiers HDR .mov avec métadonnées depuis Adobe Premiere Pro/Adobe Media Encoder sont pris en charge. L'affichage des fichiers rendus haute qualité est une expérience facile avec AJA Control Room. Chaque image est affichée dans sa plus haute qualité à la bonne fréquence et avec le format HDR configuré correctement et automatiquement.

Le logiciel AJA Desktop v16.2 permet également de capturer du contenu de jeux HDR via l'entrée HDMI.


Audio numérique intégré et flexibilité audio analogique

Io X3 prend en charge 16 canaux numériques en SDI et 8 canaux numériques en HDMI ainsi que des entrées/sorties analogiques via une connexion standard Tascam DB-25.

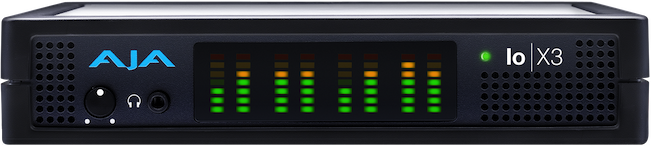

L'écoute stéréo est également possible en face avant depuis la sortie casque 3,5mm.

Les entrées/sorties audio analogiques sont configurables pour enregistrer une voie off par exemple mais il aussi possible de choisir la configuration du connecteur DB-25 :
- 8 canaux 16/24 bits analogiques, 48 kHz, symétriques avec un câble DB)-25 vers 8 x XLR ou 8 x Jack 6,25 mm.
- Entrées analogiques symétriques canaux 1 à 8, canaux 1 à 4 ou canaux 5 à 8.
- Sorties analogiques symétriques canaux 1 à 8, canaux 1 à 4 ou canaux 5 à 8.


Affichage Multiview

Io X3 offre des entrées/sorties multi-canaux et la sortie HDMI peut afficher toutes ces sources sur un seul moniteur. Io X3 est parfaitement compatible avec le logiciel OBS Studio avec sortie Multiview pour affichage des flux vidéo entrants sur la sortie HDMI. OBS Studio peut être configuré avec Io X3 pour simplifier le visionnage à partir d'un seul périphérique vidéo.

Spécifications techniques détaillées


Formats vidéo :

- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048 x 1080PsF 23.98, 24, 25
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1080i 50, 59.94, 60
- (HD) 720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94

Remarque : Les fonctionnalités fréquences d'images élevées sont dépendantes de la machine hôte et de la vitesse du port Thunderbolt. Toutes les configurations ne prennent pas en charge toutes les fréquences d'images.

Entrée vidéo numérique :

- 3G-SDI, SMPTE-425, RGB 4:4:4 12 bits*, YCbCr 4:2:2 10 bits
- 1.5G-SDI, SMPTE 292M, Single Link HD-SDI YCbCr 4:2:2 10 bits
- 270 Mbits SDI, SMPTE 259M-C, YCbCr 4:2:2 10 bits, 8 bits
- HDMI v1.4b, 30/36 bits/pixel, RGB ou YUV, 2.25 Gbits, 2K, HD et SD

* Le support de la profondeur de pixel est dépendant des logiciels utilisés. Vérifiez avec le développeur du logiciel pour plus d'informations.

Sortie vidéo numérique :

- 3G-SDI, SMPTE-425, RGB 4:4:4 12 bits*, YCbCr 4:2:2 10 bits
- 1.5G-SDI, SMPTE 292M, Single Link HD-SDI YCbCr 4:2:2 10 bits
- 270 Mbits SDI, SMPTE 259M-C, YCbCr 4:2:2 10 bits, 8 bits
- HDMI v1.4b, 30/36 bits/pixel, RGB ou YUV, 2.25 Gbits, 2K, HD et SD avec support HFR jusqu'à 60p (4:2:2) 10 bits

* Le support de la profondeur de pixel est dépendant des logiciels utilisés. Vérifiez avec le développeur du logiciel pour plus d'informations.

HDR :

- SDI : signalisation VPID pour les caractéristiques de transfert SDR/HDR
- HDMI : support HDR10, métadonnées infoframe HDR, compatible avec HDMI 2.0a/CTA-861.3
- HDMI : support HLG, compatible avec HDMI 2.0b/CTA-861-G

Remarque : Le support HDR est dépendant des logiciels utilisés. Vérifiez avec le développeur du logiciel pour en savoir plus sur la compatibilité.

Entrée audio numérique :

- 16 canaux, 24 et 16 bits SMPTE-259 incorporés dans le SDI, échantillonnage 48 kHz, synchrone
- 8 canaux, 24 et 16 bits incorporés dans le HDMI, échantillonnage 48 kHz, synchrone

Sortie audio numérique :

- 16 canaux, 24 bits SMPTE-259 incorporés dans le SDI, échantillonnage 48 kHz, synchrone
- 8 canaux, 24 bits incorporés dans le HDMI, échantillonnage 48 kHz, synchrone

Entrée audio analogique :

- 8 canaux audio analogique, 24 et 16 bits, échantillonnage 48 kHz, symétrique via un câble standard éclaté 8x XLR vers DB-25 (cable vendu séparément).
- +24 dBu full scale digital (0 dBFS).
- fréquence de réponse +/- 0.2 dB 20 to 20 kHz.
- Entrée supportée sur les groupes de canaux 1-8, 1-4 ou 5-8 en fonction de la configuration sélectionnée.

Sortie audio analogique :

- 8 canaux audio analogique, 24 bits, échantillonnage 48 kHz, symétrique via un câble standard éclaté 8x XLR vers DB-25 (cable vendu séparément).
- +24 dBu full scale digital (0 dBFS).
- fréquence de réponse +/- 0.2 dB 20 to 20 kHz.
- Sortie supportée sur les groupes de canaux 1-8, 1-4 ou 5-8 en fonction de la configuration sélectionnée.
- 2 canaux audio analogique 18 bits, échantillonnage 48 kHz, asymétrique via un connecteur mini-jack 3.5mm.

Timecode :

- Entrée timecode LTC (via connecteur BNC)
- Sortie timecode LTC (via connecteur BNC)

Entrée référence :

- 1 connecteur BNC dédié
- Niveau de noir analogique (1V) ou synchro composite (2 ou 4V)

Interface :

- 2 x Thunderbolt 3.0

Contrôle de périphérique :

- RS-422, protocole Sony 9 broches

Environnement :

- Alimentation : 10-20V, 23W standard, 28W maximum
- Dimensions (larg x prof x hauteur) : 22,2 x 18 x 4,2 cm
- Poids : 1,5 Kg
- Température d'exploitation : 0 jusqu'à 35°C
- Température de stockage : -40 jusqu'à 60°C
- Humidité en exploitation : 10-90% sans condensation
- Altitude d'exploitation : <3,000 mètres
