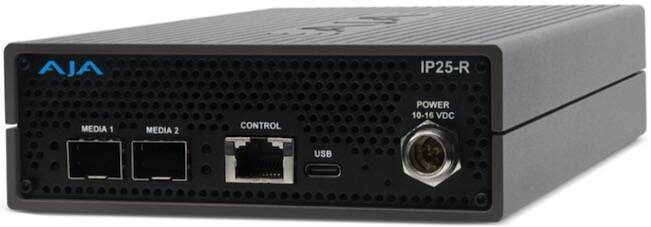

L'AJA IP25-R est un convertisseur IP nouvelle génération qui relie harmonieusement les réseaux vidéo IP SMPTE ST 2110 aux infrastructures SDI et HDMI traditionnelles. Conçu pour les flux de travail professionnels de diffusion, de production et d'événements en direct, l'IP25-R offre deux ports réseau 10/25 GigE, quatre sorties BNC 12G-SDI et deux sorties HDMI 2.0, pour une vidéo d'une qualité exceptionnelle jusqu'à 4K DCI (4096 x 2160p60) avec une latence ultra-faible.

Conçu pour les environnements de production IP exigeants d'aujourd'hui, l'IP25-R offre de puissantes capacités de conversion et une conformité SMPTE complète, ce qui le rend idéal pour l'intégration dans des installations hybrides SDI/IP. Désencapsulez les données vidéo, audio et auxiliaires ST 2110 avec une synchronisation à l'image près et transférez-les via SDI en bande de base et HDMI pour une surveillance, une diffusion ou un routage fiables.

L'IP25-R est équipé de deux cages SFP28 pour une commutation de protection transparente ST 2022-7, garantissant une transmission ininterrompue du signal sur les réseaux IP redondants. L'IP25-R est donc idéal pour les applications critiques telles que les centres d'exploitation réseau (NOC), les cars régie et la production à distance, la surveillance d'événements en direct, les systèmes audiovisuels dans les stades et les salles de contrôle, ainsi que les régies de diffusion.

Configurez l'IP25-R via une interface web intuitive, avec des options de contrôle intrabande sur le réseau multimédia et hors bande via le port RJ45 1 GigE. Cela simplifie le déploiement dans la plupart des infrastructures IP.

Que vous mettiez à niveau votre infrastructure de diffusion ou que vous déployiez une surveillance IP sur le terrain, l'IP25-R offre une solution fiable, compacte et conforme aux normes pour la conversion IP vers bande de base ST 2110. Idéal pour les installations passant aux flux de travail IP tout en conservant la compatibilité SDI/HDMI.


Fonctionnalités principales

- Récepteur vidéo, audio et ANC conforme aux normes SMPTE ST 2110 (-10, -20, -21, -30, -40)
- Vidéo ST 2110-20 : Prend en charge jusqu’à 4 réceptions avec redondance ST 2022-7, en fonction de la bande passante
- Résolution 10 bits 4:2:2 jusqu’à 4K DCI (4096 x 2160 p60)
- Audio ST 2110-30 : Prend en charge jusqu’à 4 réceptions avec redondance ST 2022-7
- Jusqu’à 16 canaux par flux
- Temporisation de 1 ms et 125 µs
- Données auxiliaires ST 2110-40 (ANC) : Prend en charge jusqu’à 4 réceptions avec redondance ST 2022-7

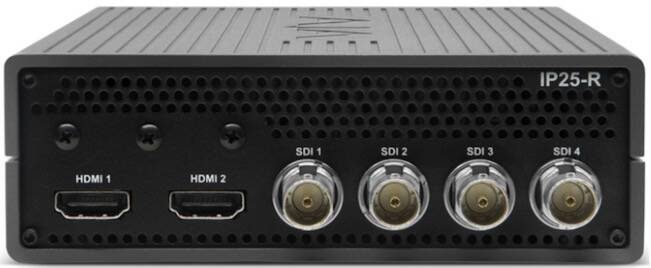

- 4 sorties BNC 12G-SDI
- 2 sorties HDMI 2.0

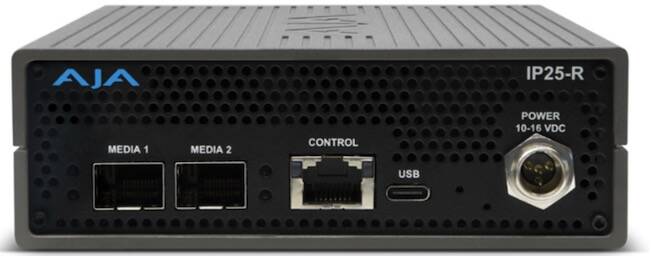

- 2 cages SFP28 prenant en charge 10 GigE et SFP 25 GigE pour redondance ST 2022-7
- Compatible NMOS (IS-04 et IS-05)
- Intrabande (via SFP) : PTPv2/ST 2059-2, contrôle via NMOS (IS-04 et IS-05), API REST AJA et Ember+
- Hors bande (via 1 GigE RJ-45) : contrôle via NMOS (IS-04 et IS-05), API REST AJA et Ember+
- ST 2059-2 (protocole de temps de précision IEEE 1588) (PTPv2) accessible via les SFP MediaNet
- Surveillance du signal du canal vidéo de sortie sélectionné via l'interface Web
- Interface Web pour un contrôle et une configuration simplifiés
- Mires de test standard de sortie
- Prise en charge HDR, y compris la substitution des métadonnées HDR
- Prise en charge de la colorimétrie BT.709 et BT.2020 avec substitution
- LLDP (Link Layer Discovery Protocol)
- DNS SD (DNS Service Discovery)
- Garantie et assistance technique de cinq ans


Conception robuste et rackable avec configuration flexible

L'IP25-R est logé dans un boîtier en aluminium robuste, idéal pour une utilisation portable et rapide, ainsi que pour les installations en rack haute densité. Jusqu'à trois unités peuvent être montées côte à côte dans une seule étagère 1RU, idéale pour les environnements à espace restreint. Grâce à notre châssis de montage en rack 3RU DRM2-Plus, une alimentation redondante peut être fournie à six IP25-R maximum.

Pour une installation rapide, le port USB-C en façade prend en charge l'application gratuite eMini-Setup d'AJA pour la configuration initiale du réseau. La configuration multicast, le routage interne et les fonctions spécifiques de sortie sont accessibles via l'interface Web. Doté d'un refroidissement actif de l'avant vers l'arrière, l'IP25-R garantit des performances fiables et durables dans les environnements de diffusion et de production exigeants.


Contrôle Web intuitif

L'IP25-R intègre un serveur Web qui héberge une interface Web conviviale pour une configuration et un contrôle simplifiés. Grâce à cette interface intuitive, les utilisateurs peuvent rapidement configurer les paramètres IP, gérer la synchronisation PTP, configurer les options de contrôle externe et surveiller la vidéo transmise aux sorties.

L'interface offre également un routage flexible du signal, permettant d'affecter l'une des quatre entrées RX du ST 2110 à des sorties SDI ou HDMI spécifiques. De plus, les utilisateurs peuvent affiner les paramètres de métadonnées HDR et de colorimétrie, ainsi que répliquer le routage de sortie en interne. L'IP25-R est ainsi un outil puissant pour la surveillance et la gestion du signal IP vers bande de base.


Prise en charge double SFP28 pour redondance 10 GigE/25 GigE et SMPTE ST 2022-7

L'IP25-R est équipé de deux cages SFP28 compatibles avec les modules SFP 10 GigE et 25 GigE, permettant des flux de travail vidéo IP SMPTE ST 2110 à haut débit. L'unité prend en charge la commutation sans à-coups ST 2022-7, garantissant une redondance réseau transparente pour les flux de travail IP critiques. (Remarque : les SFP ne sont pas inclus).


Prise en charge HDR

La technologie High Dynamic Range (HDR) améliore considérablement la qualité d'image en offrant des couleurs plus riches, des hautes lumières plus lumineuses et des noirs plus profonds que les signaux à plage dynamique standard (SDR). Il en résulte des visuels plus vibrants et plus réalistes, garantissant à votre public une expérience fidèle au contenu.

L'IP25-R prend en charge la gestion avancée des métadonnées HDR, notamment la signalisation SDI VPID et HDMI Infoframe, ce qui le rend idéal pour les workflows HDR modernes. Il simplifie l'intégration HDR en permettant le passage HDR avec substitution, grâce à la conversion de fichiers SDP pour mapper précisément les métadonnées HDR aux sorties SDI et HDMI.

Cette fonctionnalité garantit que votre conversion IP vers bande de base répond aux exigences actuelles de diffusion HDR, que ce soit pour la production en direct, la diffusion ou la postproduction.


Fonctionnalités techniques détaillées

Formats vidéo :

- (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (UHD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (HD) 1920 x 1080i 50, 59,94, 60
- (HD) 1280x720P 50, 59,94, 60

Interfaces de transport multimédia (intrabande) :

- Médias non compressés (SMPTE ST 2110-20, 30, 40)
- PTP
- Configuration et contrôle
- 2 cages SFP28 (redondantes uniquement) - SFP non inclus
- Prise en charge des SFP 10 GigE et 25 GigE

Interface RJ-45 1 GigE (hors bande) :

- Configuration et contrôle

Entrée IP non compressée :

Vidéo SMPTE ST 2110-20

- YCbCr 4:2:2 10 bits
- Entrée 4 flux*
- Prise en charge de la réception pour les émetteurs étroits et larges
- Prise en charge de la réception pour la redondance SMPTE ST 2022-7 de classes A, B, C et D

Audio SMPTE ST 2110-30

- Entrée 4 flux
- Jusqu'à 16 canaux audio par flux, 24 bits par canal, synchrone à 48 kHz
- Temporisation de 1 ms et 125 µs

Système auxiliaire SMPTE ST 2110-40

- Entrée 4 flux

*Selon le format

Sortie vidéo numérique :

4 connecteurs BNC 12G-SDI (ST-292/424/2081/2082)

- Compatible HDR avec transmission et configuration pour la colorimétrie et les caractéristiques de transfert
- YCbCr 4:2:2
- 10 bits
- 4K/UHD/HD

2 connecteurs HDMI standard Type A :

- HDMI v2.0b
- Compatible HDR avec transmission des informations et configuration pour la colorimétrie et les caractéristiques de transfert
- YCbCr 4:2:2 10 bits
- RVB 4:4:4 8 bits
- 4K/UHD/HD

Sortie audio numérique :

- Audio intégré SDI, 24 bits, 16 canaux
- Audio intégré HDMI, 24 bits, 8 canaux

Horloge IP :

- Prise en charge PTP conforme aux normes PTPv2, PTPv3 et IEEE 1588-2008
- Conforme à la norme SMPTE ST 2059-1

Interface utilisateur :

- 1 port Ethernet RJ-45 1 GigE
- Clients Web et REST pris en charge pour la configuration réseau à distance
- 1 port USB-C pour la configuration initiale d'une adresse IP statique via AJA eMini-Setup
- La configuration Web et REST est également prise en charge en bande passante via les ports multimédias

Poids et dimensions :

- Dimensions : 127 x 205,49 x 41,81 mm
- Poids : 0,9 Kg

Alimentation :

- Boîtier : 10-18 V CC régulé, mini-XLR 4 broches, 16 W (typique) en 3G-SDI, 21 W (typique) en 12G-SDI, 25 W max.
- Adaptateur secteur inclus : 100-240 V CA, 50/60 Hz, entrée universelle, 60 W

Environnement :

- Température de fonctionnement : 0 à 40 °C
- Température de stockage (hors tension) : -40 à 60 °C
- Humidité relative de fonctionnement : 10 à 90 % sans condensation
- Altitude de fonctionnement : < 3 000 mètres
