AJA KONA 4

Carte PCIe 2.0 8x avec prise en charge intégrale formats SD/HD/2K et 4K 50p/60p - KONA-4
1818,54 € 2 020,60 € H.T

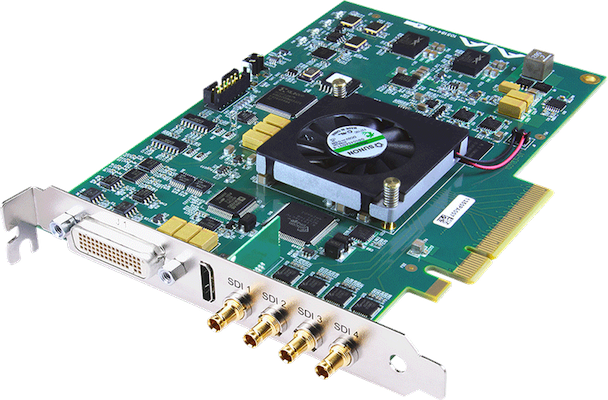

La carte KONA 4 est une carte PCIe 2.0 8 voies très performante capable de traiter sans compromis tous les formats audio/vidéo SD, HD, 2K et 4K avec espaces colorimétriques 10 bits 4:2:2 et 4:4:4 avec une qualité d'image optimale. KONA 4 possède toute la puissance nécessaire pour travailler avec les formats actuels et ceux de demain.

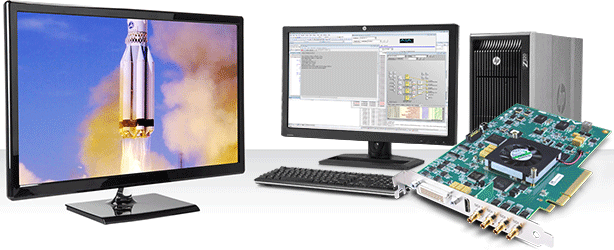

Puissance

Le support exhaustif 4K de la carte KONA 4 autorise une sortie directe à partir des systèmes de montage vers des moniteurs ou projecteurs 4K, y compris le support HFR 50/60p avec sortie 4K HDMI compatible avec tous les moniteurs UltraHD, permettant aux monteurs et clients de visionner les images 4K en pleine résolution tout au long de leurs sessions de travail.


Intégration

KONA 4 supporte les environnements Mac OS X, Windows et Linux, avec des performances 4K et des capacités multi-canaux disponibles pour une large gamme de logiciels.


Connectivité professionnelle

KONA 4 propose des connections 3G-SDI bi-directionnelles pouvant être utilisées aussi bien en entrée qu'en sortie. Sont également présents une sortie HDMI 2.0b de visionnage, des entrées/sorties Timecode, une entrée de référence, un contrôle RS-422, une sortie vidéo analogique configurable SD/HD ainsi que 8 canaux audio AES.


Caractéristiques techniques détaillées

Entrées vidéo numériques

- 3G/SD/HD SDI, SMPTE-259/292/296/424, 8 ou 10 bits
- Single Link 4:2:2 or 4:4:4 (1 x BNC)
- Dual Link HD 4:4:4 (2 x BNC)
- 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
- 4K/UltraHD
- Support LUT 1D

Sorties vidéo numériques

- 3G/SD/HD SDI, SMPTE-259/292/296/424
- Single Link 4:2:2 or 4:4:4 (1 x BNC)
- Dual Link HD 4:4:4 (2 x BNC)
- 2K HSDL (High Speed Data Link) 4:4:4, (2 x BNC)
- 4K/UltraHD 4:2:2 et 4:4:4
- HDMI v2.0b; 30/36 bits/pixel, RGB ou YUV, 2.25Gbps. Prise en charge SD, HD et UltraHD avec support HFR 50/60p 4:2:0

Sortie vidéo analogique

- Composite/S-Video (Y/C) (1 x BNC/2x BNC+adaptateur)
- NTSC, NTSCJ, PAL
- Composantes (3 x BNC)
- HD: YPbPr, RGB
- SD: YPbPr, RGB (mode composantes)
- SMPTE/EBU N10, Betacam 525 lignes, Betacam 525J, RGB
- 12 bits D/A, échantillonnage 8x
- Fréquence de réponse +/- .2 dB to 5.0 MHz Y
- Fréquence de réponse +/- .2 dB to 1 MHz C
- Réponse pulse 5% 2T
- Différence de phase <1%
- Différence de gain <1%
<1% ns Y/C delay inequity

Entrée audio numérique

- 16 canaux, audio 24 bits intégré dans le SDI, échantillonnage 48kHz, synchrone
- 8 canaux, audio 24 bits AES/EBU, échantillonnage 48kHz, synchrone or non synchrone, conversion d'échantillonnage interne (via 4 x BNC sur câble éclaté)
- 16 canaux, audio 24 bits AES/EBU, échantillonnage 48kHz, synchrone (via 8 x BNC sur boitier externe optionnel K3G-Box)

Sortie audio numérique

- 16 canaux, audio 24 bits intégré dans le SDI, échantillonnage 48kHz, synchrone
- 8 canaux, audio 24 bits intégré dans la sortie HDMI, échantillonnage 48kHz, synchrone
- 8 canaux, audio 24 bits AES/EBU, échantillonnage 48kHz, synchrone or non synchrone, conversion d'échantillonnage interne (via 4 x BNC sur câble éclaté)
- 16 canaux, audio 24 bits AES/EBU, échantillonnage 48kHz, synchrone (via 8 x BNC sur boitier externe optionnel K3G-Box)

Keyer downstream

- Supporte les fichiers graphiques avec couche alpha sur le signal vidéo, masque ou mémoire tampon, ou contenu de la mémoire tampon sur un signal vidéo entrant ou masque

Conversion de rapports d'image SD vers SD

- Letterbox: transforme la vidéo SD anamorphique en image avec bandes noires
- H Crop: produit un effet d'écrasement horizontal sur l'image; l'image anamorphique SD est transformée en image pleine
- SD Pillarbox: produit une image centrée à l'écran avec bordures noires sur les côtés gauche et droit et une image anamorphique centrée
- V Crop: transforme une image SD letterbox en image anamorphique

Référence et Timecode

- 1 entrée et 1 sortie Timecode LTC (2 x BNC)
- 1 connexion BNC configurable soit en mode Référence vidéo, soit en entrée LTC (analogique couleur ou noir (1V) ou synchro composite (2 ou 4V), sans terminaison

Contrôle de périphérique

- Un port RS-422, 9 broches, protocôle Sony
