Numérique SD/HD/2K et 4K

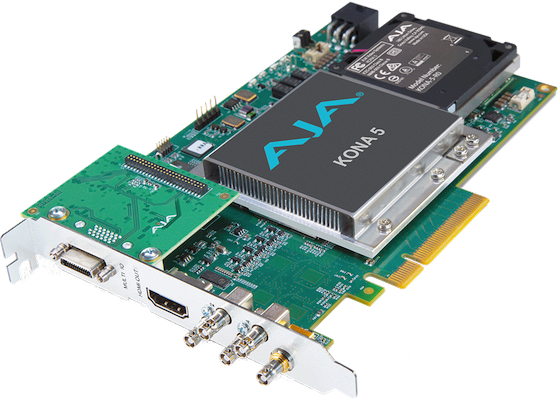

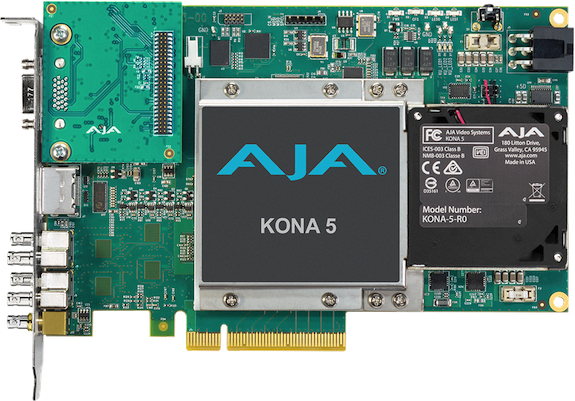

AJA KONA 5 (ATX Power)
Carte PCIe 12G-SDI, sortie HDMI 2.0 avec support HFR/HDR - KONA-5-R0
Prenez les commandes de projets les plus ambitieux en utilisant l’immense puissance de la dernière carte KONA. La KONA 5 est une carte d’E/S AJA incroyablement rapide en PCIe 3.0 8-Lane, conçue pour les workflows les plus exigeants d’aujourd’hui.
Que vous travailliez en HFR 4K/UltraHD, 2K/HD, SD, Deep Color et/ou en HDR, faites l’expérience de la qualité et la tranquillité d’esprit que la KONA 5 apporte à votre monde. Supportant les espaces couleurs 10-bit 4:2:2 et 4:4:4, ou même en 12-bit* pour des images immaculées, la KONA 5 offre la flexibilité en capture et en sortie 12G/6G/3G-SDI et les affiche au travers d’un connecteur pleine taille en HDMI 2.0. Les ports bi-directionnels 12G-SDI fournissent une immense flexibilité pour la capture et sa ressorties traversantes simultanée, et avec les logiciels appropriés, pour les streamings et les captures multicanaux.
- Pour les workflows HDR, la KONA 5 est compatible HDR 10 et HLG* pour des sorties sur HDMI 2.0 riches en couleurs.
- KONA 5 offre la puissance dont vous avez besoin aujourd’hui et que vous utiliserez demain.
*Dépendant des applications
Fonctionnalités principales
- Support 4K et UltraHD en entrée et en sortie à des vitesses jusqu’à 50/60 ips
- Support des workflows 4:4:4 et 4:2:2
- Entrées et sorties 10-bit 4K/UltraHD et 2K/Dual Link/HD/SD
- Support des couleurs 12-bit (dépendant du logiciel)
- Sortie HDMI 2.0 (4K/UltraHD HFR 4:2:2 10 bits)
- Support HDR 10 - métadonnées HDR Infoframe, conforme au HDMI 2.0a/CTA-861.3
- Support HLG (Hybrid Log Gamma)
- Entrées sorties audio 8-Ch. AES/EBU, 8-Ch. embedded HDMI et 16-Ch. embedded SDI
- Entrée de Référence sur la carte (Analog black burst ou Tri-level)
- Connectivité externe étendue via le câble éclaté inclus
- Support RS-422 sur connexion 9 broches
- Compatibilités macOS, Windows et Linux
Connexions professionnelles 12G-SDI et HDMI 2.0

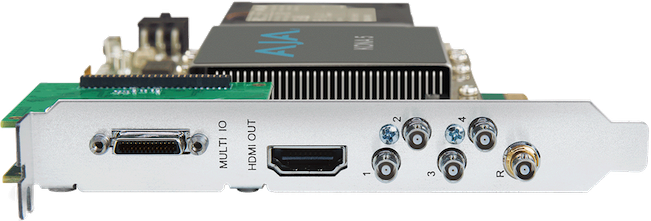

La KONA 5 offre 4x connecteurs bidirectionnels 12G-SDI avec une entrée de référence, les E/S 4K/UltraHD peuvent être utilisés via un simple câble 12G-SDI ou 6G-SDI, ou encore via 4 câbles 3G-SDI. Les E/S 2K/HD se font via un câble 3G-SDI cable, ou en dual link 1.5G-SDI, permettant la capture et le monitoring en SDI simultanément.
Un connecteur pleine taille HDMI 2.0 offre le monitoring et la sortie, avec support pour les HDR , Deep Color et HFR. Universellement,, la KONA 5 est le choix des professionnels de la post-production, du broadcast, du monde graphique, des plateaux virtuels, de la prévisu, de l’habillage en direct et plus encore.
Connectivité étendue

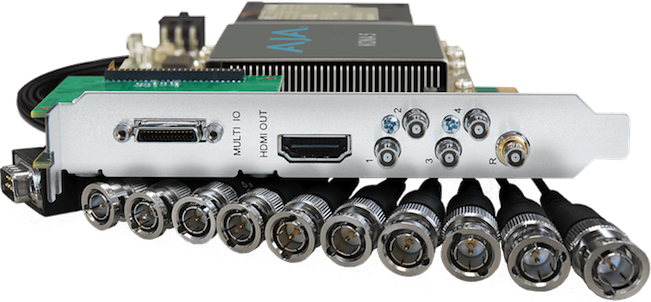

La KONA 5 est livrée avec son câble éclaté qui offre de nombreuses connectivités pour les audios AES, le contrôle RS-422 et le Genlock:
- 8 canaux AES/EBU (BNC) entrants
- 8 canaux AES/EBU (BNC) sortants
- 1 connecteur 9 broches RS-422 de télécommande
- Une entrée et une sortie time-code LTC
HDR
Le HDR (High Dynamic Range) permet d’afficher une panoplie plus large et plus riche de couleurs, des blancs plus lumineux et des noirs plus profonds, plus sombres que ceux des signaux standards. Le HDR offre à vos images un look plus dynamique et des couleurs naturelles ressemblant à celles de la vie qui seront transmises à votre audience.
La KONA 5 fournit une large compatibilité HDR aux écrans HDMI avec le support pour les HLG et HDR 10 avec les métadonnées HDR Infoframe, en conformité avec le HDMI2.0a/CTA-861.3 et HD.
Workflow
La KONA 5 fournit les performances des futures générations pour différents workflows. Une large connectivité flexible mettra la KONA 5 au centre de vos projets multi-formats.
Synchrone
La KONA 5 peut être verrouillée à un signal de référence externe pour l’intégration dans de larges régies de production, ou via LTC pour assurer des captures et des sorties au bon timecode.
Télécommande
Un port 9 broches RS-422 sur le câble éclaté permet le contrôle de différents équipements externes pour des captures et des renvois précis à l’image.
Incrustateur matériel
L’incrustateur électronique intégré permet d’incruster facilement et en temps réel des graphiques et des images sur la vidéo entrante.
Un support légendaire
Le support technique AJA est reconnu comme l’un des meilleurs services de l’industrie, il est offert sans aucun surcoût. Notre équipe technique travaillera à vos côtés pour résoudre les problèmes que vous pourriez rencontrer, vous permettant un retour en fonctionnement aussi vite que possible.
Intégration
La KONA 5 est compatible macOS, Windows et Linux, elle offre une puissance incroyable en 4K et multicanaux avec une large panoplie de logiciels.
Spécifications techniques détaillées
Formats vidéo:
- (4K) 4096 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1080i 50, 59.94, 60
- (HD) 720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
Remarque: Les fonctionnalités High Frame Rate sont dépendantes de la machine hôte. Toutes les configurations ne prennent pas en charge le HFR.
Entrée vidéo numérique:
- 12G-SDI*, SMPTE-2082, 12 bits**, 10 bits et 8 bits
- 6G-SDI*, SMPTE-2081, 10 bits et 8 bits
- 3G-SDI, SMPTE-259/292/296/424/425, 12 bits*, 10 bits et 8 bits
- 4K/UltraHD 4:4:4 (4x BNC)
- 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits**, 10 bits et 8 bits
- 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits
* Les connexions SDI sont bidirectionnelles. Pour les formats 2K/HD, acquisition et visionnage peuvent être simultanés. Pour les formats 4K/UltraHD avec 12G-SDI, acquisition et visionnage peuvent aussi être simultanés. Pour les formats 4K/UltraHD avec 3G-SDI, les quatre connexions doivent être utilisées pour l'acquisition ou le visionnage. Enfin les entrées configurées en 12G-SDI et 6G-SDI ne prennent en charge que UltraHD/4K.
** Le support de la profondeur de pixel est dépendant des logiciels utilisés. Vérifiez avec le développeur du logiciel pour plus d'informations.
Sortie vidéo numérique:
- 12G-SDI*, SMPTE-2082, 12 bits**, 10 bits et 8 bits
- 6G-SDI*, SMPTE-2081, 10 bits et 8 bits
- 3G-SDI, SMPTE-259/292/296/424, 12 bits*, 10 bits et 8 bits
- 4K/UltraHD 4:4:4 (4x BNC)
- 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits**, 10 bits et 8 bits
- 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits
- HDMI v2.0
- 30/36-bits/pixel, RGB ou YUV, 6 Gbps par composante couleur
- 4K, UltraHD, 2K, HD et SD avec support HFR jusqu'à 60p (4:2:2), 10 bits et 8 bits
- HDR10 Support; HDR Infoframe metadata, compatible avec HDMI 2.0a/CTA-861.3
- HLG Support - compatible avec HDMI 2.0b/CTA-861-G***
* Les connexions SDI sont bidirectionnelles. Pour les formats 2K/HD, acquisition et visionnage peuvent être simultanés. Pour les formats 4K/UltraHD avec 12G-SDI, acquisition et visionnage peuvent aussi être simultanés. Pour les formats 4K/UltraHD avec 3G-SDI, les quatre connexions doivent être utilisées pour l'acquisition ou le visionnage. Enfin les entrées configurées en 12G-SDI et 6G-SDI ne prennent en charge que UltraHD/4K.
** Le support de la profondeur de pixel est dépendant des logiciels utilisés. Vérifiez avec le développeur du logiciel pour plus d'informations.
*** Le support HLG est dépendant des logiciels utilisés. Vérifiez avec le développeur du logiciel pour plus d'informations.
Entrée audio numérique:
- 16 canaux, 24 et 16 bits incorporés dans le SDI, échantillonnage 48 kHz, synchrone
- 8 canaux, 24 et 16 bits incorporés dans le HDMI, échantillonnage 48 kHz, synchrone
- 8 canaux, 16 et 24 bits AES/EBU audio, échantillonnage 48 kHz, synchrone ou non synchrone, connversion d'échantillonnage interne (via les 4 x BNC sur le câble éclaté)
Sortie audio numérique:
- 16 canaux, 24 bits incorporés dans le SDI, échantillonnage 48 kHz, synchrone
- 8 canaux, 24 bits incorporés dans le HDMI, échantillonnage 48 kHz, synchrone
- 8 canaux, 16 et 24 bits AES/EBU audio, échantillonnage 48 kHz, synchrone ou non synchrone, connversion d'échantillonnage interne (via les 4 x BNC sur le câble éclaté)
Incrustateur matériel:
L’incrustateur électronique intégré permet d’incruster facilement et en temps réel des graphiques et des images sur la vidéo entrante.
Entrée référence:
- Niveau de noir analogique (1V) ou synchro composite (2 ou 4V) ou synchro HD Tri-Level (1V) (via 1 x HD-BNC à l'arrière de la carte PCIe)
- L'entrée de référence est terminée en 75 ohms lorsque Genlock est configuré sur Ref In.
Timecode:
- Entrée/sortie timecode LTC (via 2 x BNC sur le câble éclaté)
- Entrée timecode LTC (via connecteur 2 broches sur la carte PCIe)
- Entrée timecode LTC (via HD-BNC à l'arrière de la carte PCIe)
Interface électrique:
- PCIe 3.0 x8
Contrôle de périphérique:
- RS-422, protocole Sony 9 broches (via le câble éclaté)
Environnnement:
- Bruit: <50dBA (mesuré à une distance de 1m en plein air)
- Dimensions (larg x prof x hauteur): 19,05 x 175,26 x 127 mm
- Poids: 0,3 Kg (carte PCIe)
- Cables (tous combinés): 0,6 kg
- Consommation: 28W standard, 35W maximum
- Température d'exploitation: 0 jusqu'à 40°C
- Température de stockage: -40 jusqu'à 60°C
- Humidité en exploitation: 10-90% sans condensation
- Altitude d'exploitation: <3,000 mètres
