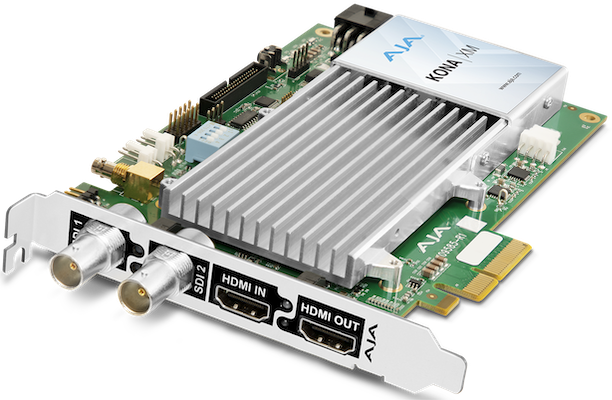

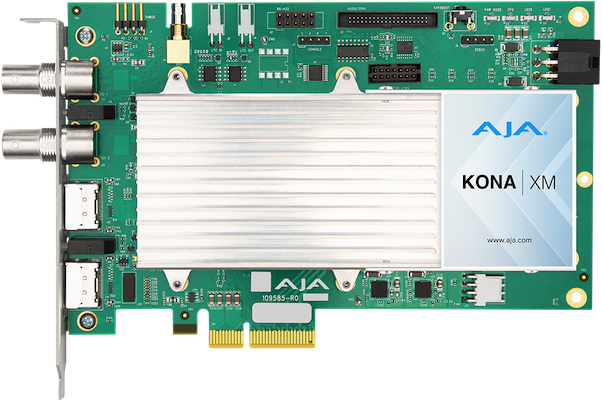

AJA KONA XM (sans ventilateur) pour usage médical

Carte PCIe 3.0, connexions 12G-SDI, HDMI 2.0 et Streaming DMA - KONA-XM-P-R0
3 641,40 € HT (4 369,68 € TTC)
au lieu de 4 046,00 € HT (4 855,20 € TTC)


Conçu dès le départ pour prendre en charge les flux de travail IA et AR de nouvelle génération, KONA X est une carte d'E/S vidéo PCIe 3.0 à 4 voies avec deux connexions BNC 12G-SDI bidirectionnelles pleine taille et deux connexions HDMI 2.0 pleine taille. , un pour l'entrée et un pour la sortie. KONA X permet aux utilisateurs d'atteindre des latences aussi faibles que celles d'une sous-image grâce au Streaming DMA (Direct Memory Access), qui permet de puissants flux de travail en temps réel sans retard perceptible sur les E/S et le traitement crucial pour les implémentations telles que les sports en direct et la production virtuelle*.

Prenant en charge les espaces colorimétriques 4K/UltraHD, 2K/HD, SD, 10 bits 4:2:2, 4:4:4 et 12 bits pour une qualité d'image irréprochable, KONA X offre la flexibilité d'ingérer et de sortir avec 12G-SDI et ports HDMI 2.0 pleine taille. Les ports bidirectionnels 12G-SDI offrent une immense flexibilité pour la capture et le pass-through simultanés, ainsi qu'avec le logiciel approprié, la capture et le streaming multicanaux.

KONA X est piloté par les logiciels Control Room et Control Panel d'AJA, avec la prise en charge des principales applications de création de contenu, telles qu'Adobe® Premiere® Pro, Apple® Final Cut Pro, Avid Media Composer®, FilmLight, OBS Studio, vMix et bien plus encore. . KONA X est également compatible avec le SDK de développement multiplateforme d'AJA.

Pour les flux de travail HDR*, KONA X prend en charge HDR10+, HLG, PQ et Dolby Vision pour une diffusion de couleurs riches via SDI et/ou HDMI.

KONA X a la puissance nécessaire pour votre travail d’aujourd’hui et de demain.

* Dépendant du logiciel ou environnement utilisé.


Latence ultra-faible / Streaming DMA

Avec le Streaming DMA (Direct Memory Access), l'opération DMA s'effectue directement entre les E/S vidéo et le tampon de l'ordinateur dans les applications qui le prennent en charge, en contournant complètement la mémoire de la carte. En fonction de l'application logicielle utilisée, cela permet aux clients d'obtenir des latences aussi faibles que les sous-images et une méthode beaucoup plus simple de traitement de la vidéo dynamique.


Flux de travail de production virtuelle

La dernière connectivité combinée à une latence allant jusqu'à la sous-trame et au moteur Steaming DMA fait de KONA X l'outil idéal pour les environnements de production virtuels modernes.


Prise en charge de la Réalité Augmentée avec Unreal Engine

Capturez des séquences en temps réel avec KONA X sur SDI à partir de caméras de haute qualité, fusionnez vos séquences avec votre environnement virtuel créé par Unreal Engine et renvoyez-les en temps réel pour diffusion - un besoin croissant pour les diffuseurs, la réalité augmentée (AR), production virtuelle et plus encore.

Les cinéastes numériques bénéficient également de ces nouveaux flux de travail : sur le plateau, améliorez votre travail VFX en direct avec la possibilité de voir un composite complet en direct au cours du tournage. Cela se traduit par moins de reprises, la capacité pour les acteurs de comprendre l'environnement virtuel dans lequel ils travaillent pour des performances plus fortes, et conduit finalement à une gamme d'efficacités et d'économies de coûts avec l'avantage supplémentaire d'une transition plus fluide vers la post-production.


Flux de travail sportif en Réalité Augmentée

KONA X et le logiciel d'application prenant en charge le Streaming DMA permettent aux utilisateurs d'atteindre des latences aussi faibles que celles des sous-images, ce qui est important pour les environnements d'eSports et de production en direct, où la synchronisation des graphiques AR et des superpositions graphiques ainsi que des temps de réaction d'une fraction de seconde pour les interactions du spectateur sont requis.


Incrustateur matériel

La combinaison du keyer en aval matériel intégré de KONA X et de la latence ultra-faible permet aux graphiques et aux images jusqu'à 4K/UltraHD d'être facilement superposés sur la vidéo d'entrée en temps réel.


KONA XPand, carte optionnelle de connectivité

KONA Xpand est une carte PCIe qui étend les options de connectivité sur KONA X. Elle fournit une référence vidéo à deux/trois niveaux, ainsi qu'un connecteur RS-422 à 9 broches pour contrôler une gamme d'appareils, 8 canaux asymétriques. E/S audio AES/EBU et entrée/sortie LTC sur le câble épanoui inclus livré avec le KONA Xpand. Deux canaux d'E/S audio analogiques symétriques sont également disponibles (via un câble DB15 fourni par l'utilisateur).


b>Spécifications techniques détaillées

Formats vidéo SDI :

- (4K) 4096 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1080i 50, 59.94, 60
- (HD) 720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94

Formats vidéo HDMI :

- (4K CEA) 4096 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840 x 2160P 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K CEA) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1080i 50, 59.94, 60
- (VESA DMT) 1600 x 1200p 60
- (VESA DMT) 1280 x 1024p 60
- (HD) 720p 50, 59.94, 60
- (VESA DMT) 1024 x 768p 60
- (VESA DMT) 800 x 600p 60
- (SD) 625i 50
- (SD) 525i 59.94
- (VESA DMT) 640 x 480p 60

Remarque : des formats VESA (DMT) sont pris en charge par certains logiciels.

Entrée vidéo numérique :

- 12G-SDI, SMPTE-2082, 12 bits, 10 bits
- YCbCr 4:2:2 10 bits jusqu'à 60p, RGB 4:4:4 12 bits jusqu'à 30p
- 6G-SDI, SMPTE-2081, 10 bits
- 3G-SDI, SMPTE 425
- YCbCr 4:2:2 10 bits, RGB 4:4:4 12 bits
- 1.5G-SDI, SMPTE 292M, YCbCr 4:2:2 10 bits
- 270 Mbps SDI, SMPTE 259M-C, YCbCr 4:2:2 10 bits, 8 bits
- HDMI v2.0
- 30/36 bits/pixel, RGB ou YUV, 6 Gbps par composante couleur
- 4K, UltraHD, 2K, HD et SD
- YCbCr 4:2:2 10 bits jusqu'à 60p, RGB 4:4:4 12 bits jusqu'à 30p
- Les connecteurs BNC et HDMI sont standard
- Les entrées et sorties HDMI supportent des résolutions VESA (DMT) avec des fréquences limitées.

Sortie vidéo numérique :

- 12G-SDI, SMPTE-2082*, 12 bits, 10 bits
- YCbCr 4:2:2 10 bits jusqu'à 60p, RGB 4:4:4 12 bits jusqu'à 30p
- 6G-SDI, SMPTE-2081*, 10 bits
- 3G-SDI, SMPTE 425
- YCbCr 4:2:2 10 bits, RGB 4:4:4 12 bits
- 1.5G-SDI, SMPTE 292M, YCbCr 4:2:2 10 bits
- 270 Mbps SDI, SMPTE 259M-C, YCbCr 4:2:2 10 bits, 8 bits
- HDMI v2.0
- 30/36 bits/pixel, RGB ou YUV, 6 Gbps par composante couleur
- 4K, UltraHD, 2K, HD et SD
- YCbCr 4:2:2 10 bits jusqu'à 60p, RGB 4:4:4 12 bits jusqu'à 30p
- Les connecteurs BNC et HDMI sont standard
- Les entrées et sorties HDMI supportent des résolutions VESA (DMT) avec des fréquences limitées.

* Conforme aux sous-ensembles de spécifications pour les formats pris en charge.

HDR :

- SDI : Signalisation VPID pour les caractéristiques de transfert SDR/HDR, la colorimétrie et la luminance.
- HDMI : Prise en charge HDR10 - Métadonnées HDR Infoframe, compatibles avec HDMI 2.0a/CTA-861.3.
- HDMI : Prise en charge HLG - compatible avec HDMI 2.0b/CTA-861-G.

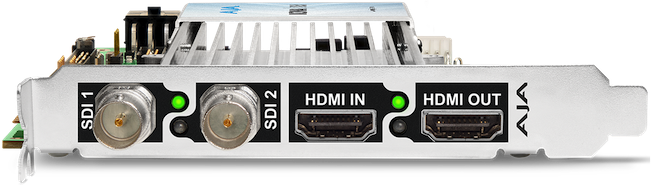

Entrées/sorties SDI (via le support PCIe) :

- 2 connexions 12G-SDI format standard
- Les connexions SDI sont bidirectionnelles
- Capture SDI monocanal (plus surveillance simultanée du passage SDI)
- Sortie SDI monocanal

Entrées/sorties HDMI (via le support PCIe) :

- 2 connexions HDMI 2.0 format standard type A
- Les connexions HDMI sont unidirectionnelles (1 entrée, 1 sortie)
- Entrée HDMI monocanal
- Sortie HDMI monocanal

Surveillance HDMI pour les entrées SDI :

Le connecteur de sortie HDMI prend en charge une source SDI monocanal.

Performance des entrées/sorties vidéo :

- Capable de capture ou de lecture 4K p60 à deux canaux.

Entrée audio numérique :

- 16 canaux, 24 bits incorporés dans le SDI, échantillonnage 48 kHz, synchrone
- 8 canaux, 24 bits incorporés dans le HDMI, échantillonnage 48 kHz, synchrone
- 8 canaux, 16 et 24 bits AES/EBU audio, échantillonnage 48 kHz, synchrone ou non synchrone, connversion d'échantillonnage interne (via les 4 x BNC sur le câble éclaté).

Remarque : Les E/S audio sont disponibles via la carte KONA Xpand en option ou via une connexion épanouie fournie par le client au connecteur de carte interne.

Entrée audio analogique :

- Audio analogique D/A 2 canaux, 24 et 16 bits, fréquence d'échantillonnage de 48 kHz, symétrique, utilisant 2 x XLR standard de l'industrie sur un câble épanoui DB-25 (câble non inclus).
-+24 dBu numérique pleine échelle (0 dBFS)
- fréquence de réponse +/- 0.2 dB 20 jusqu'à 20 kHz

Remarque : requiert la carte optionnelle KONA Xpand.

Sortie audio numérique :

- 16 canaux, 24 bits incorporés dans le SDI, échantillonnage 48 kHz, synchrone
- 8 canaux, 24 bits incorporés dans le HDMI, échantillonnage 48 kHz, synchrone
- 8 canaux, 16 et 24 bits AES/EBU audio, échantillonnage 48 kHz, synchrone ou non synchrone, connversion d'échantillonnage interne (via les 4 x BNC sur le câble éclaté)

Remarque :L'audio AES requiert la carte optionnelle KONA Xpand. Les sorties audio SDI et HDMI n'en ont pas besoin.

Sortie audio analogique :

- Audio analogique D/A 2 canaux, 24 et 16 bits, fréquence d'échantillonnage de 48 kHz, symétrique, utilisant 2 x XLR standard
-+24 dBu numérique pleine échelle (0 dBFS)
- fréquence de réponse +/- 0.2 dB 20 jusqu'à 20 kHz

Remarque : requiert la carte optionnelle KONA Xpand.

Keyeur en aval :

Prend en charge les graphiques jusqu'à 4K/UltraHD avec canal alpha sur vidéo, cache ou framebuffer, ou contenu framebuffer sur vidéo entrante ou cache.

Entrée référence :

- Niveau de noir analogique (1V) ou synchro composite (2 ou 4V) ou synchro HD Tri-Level (1V).
- L'entrée de référence est terminée en 75 ohms lorsque Genlock est configuré sur Ref In.

Remarque : Disponible via la carte KONA Xpand en option ou via une connexion breakout fournie par le client à la carte interne.

Timecode :

- Entrée/sortie timecode LTC

Remarque : Disponible via la carte KONA Xpand en option ou via une connexion breakout fournie par le client à la carte interne.

Interface électrique :

- PCIe 3.0 Gen 3x4

Contrôle de périphérique :

- RS-422, protocole Sony 9 broches.

Remarque :Disponible via la carte KONA Xpand en option ou via une connexion breakout fournie par le client à la carte interne.

Bruit :

- <50dBA (Pondération A à 1m en plein air) <40-45dBA (Phase 01 )>
- Le ventilateur est évalué à 33,1 dBA

Conformité réglementaire :

- Exigences d'inflammabilité UL94 V-0
- Conforme RoHS 3, DEEE et REACH
- Normes de sécurité 62368-1
- Licence NRTL et/ou T-mark pour les développeurs AJA SDK

Dimensions :

- Configuration passive (pas de ventilateur) : 190.5 x 15.9 x 98.6 mm (7.5" x 0.63" x 3.88") Hauteur du support : 127 mm (5.0").
- Configuration active (avec ventilateur) : 247.7 x 15.9 x 98.6 mm (9.75" x 0.63" x 3.88") Hauteur du support : 127 mm (5.0").
- Carte Xpand : 108.0 x 15.9 x 98.6 mm (4.25" x 0.63" x 3.88") Hauteur du support : 127 mm (5.0").

Poids :

- Carte PCIe : active (avec ventilateur) 290,3 gr ; passive (sans ventilateur) 217,7 gr.
- Carte Xpand : 90,7 gr.

Alimentation :

- 20W typique avec 16W sur +12V et 4W on +3.3V
- Connecteur d'alimentation PC interne ou auxiliaire PCI : Molex part number 45558-0003

Remarque : La carte peut utiliser l'alimentation PCIe à partir d'un connecteur d'alimentation auxiliaire PCI 2x3 à 6 broches ou de l'emplacement PCIe.

Environnement :

- Température de fonctionnement : 0 jusqu'à 40° C
- Température de stockage : (éteint): -40 jusqu'à 60°C
- Humidité relative de fonctionnement : 10-90% sans condensation
- Altitude de fonctionnement : < 3000 m, IEEE 1588-2008
