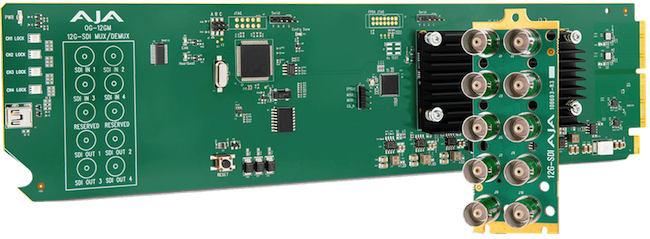

La carte OG-12GM est une carte openGear compacte de transport SDI qui autorise les conversions 12G-SDI vers quad-link 3G-SDI et quad-link 3G-SDI vers 12G-SDI. Ce multiplexeur/demultiplexeur supporte les worflows 4K, UltraHD, 2K, HD et SD ainsi que les conversions de signaux quad-link SDI vers single link SDI et vice versa avec les débits 12G, 6G, 3G et 1.5G. Les correspondances entrées/sorties division carrée (Quadrant) et deux échantillons entrelacés (2SI) sont pris en charge.

Conçu pour être utilisé dans les chassis haute densité openGear 2U, y compris le modèle OG-X-FR d'AJA, le nouveau support logiciel DashBoard sur Windows®, macOS® et Linux® offre le contrôle et la supervision à distance de l'architecture openGear et fournit une configuration, une surveillance et des options de contrôle via un PC ou un réseau local.

Fonctionnalités :

- Carte compatible openGear.

- Simple 12G-SDI vers/depuis Quad 3G-SDI niveau A.

- Simple 12G-SDI vers/depuis Quad 3G-SDI niveau B-DL.

- Simple 6G-SDI vers/depuis Quad 1.5G-SDI.

- Quad 3G-SDI niveau A vers/depuis Quad 3G-SDI niveau B-DL.

- Correspondance de pixels deux échantillons entrelacés (2SI) vers/depuis division carrée (Quadrant), 3G.

- Signaux vidéo SDI en transparence Single Link 3G, 1.5G et 270M.

- Amplificateur de distribution (1x4).

- Diagnostic des signaux d'entrée et analyseur de synchronisation pour les signaux à quatre liaisons.

- Contrôle automatique ou manuel.

- Analyse temporelle détaillée pour valider l'alignement des entrées SDI quad-link.

- Audio incorporé SDI en transparence 24 bits jusqu'à 16 canaux.

- Reconnaît et transmet la signalisation High Dynamic Range (HDR) et Wide Color Gamut (WCG) sur VPID.

- Puissance : 12 watts.

- Remplaçable à chaud.

- Configuration Ethernet à distance via le logiciel Ross DashBoard.

- Carte E / S arrière inclue.

- Deux emplacements requis pour chaque carte.

- Compatible avec les chassis openGear OG-X-FR, OG-3-FR et DFR-8321.

- Garantie de 5 ans.
