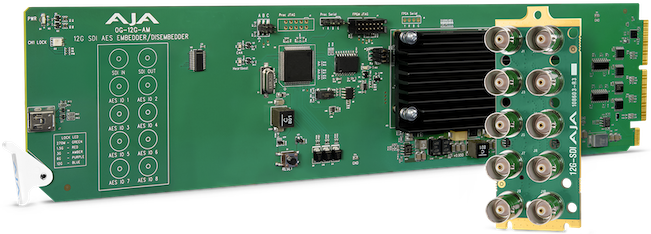

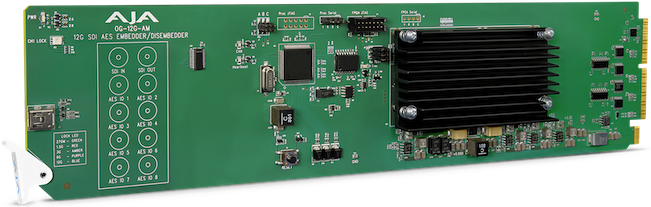

L'OG-12G-AM est une carte openGear Embeddeur/désembeddeur audio AES/EBU à 16 canaux avec prise en charge de l'entrée et de la sortie 12G-SDI jusqu'à 4K/UltraHD.

L'intégration et la désintégration audio AES/EBU peuvent être sélectionnées par l'utilisateur, sur la base d'une paire de canaux, soit pour desembedder l'audio depuis l'entrée 12G-SDI, soit pour embedder l'audio depuis l'entrée AES/EBU. Il utilise des connecteurs BNC qui peuvent être configurés pour exécuter des fonctionnalités d'entrée ou de sortie audio.

L'OG-12G-AM détecte et configure automatiquement la norme vidéo d'entrée.

Les produits AJA openGear sont conçus pour être utilisés dans des chassis openGear 2RU haute densité, y compris le chassis OG-X-FR d'AJA, avec prise en charge du logiciel DashBoard standard de l'industrie sur Windows®, macOS® et Linux®, offrant un contrôle et une surveillance à distance sur un PC ou réseau local.


Informations techniques détaillées

Formats vidéo :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
- RGB et YCbCr, 4:4:4/4:2:2, 10 bits

Remarque : Dépend de la trame et de la fréquence d'images. Veuillez consulter les formats vidéo OG-12G-AM dans les documents et le guide utilisateur.

Entrée vidéo numérique :

- 1 x 12G-SDI (BNC), SMPTE 259/292/424/2081/2082
- Single Link SD/HD/2K/UltraHD/4K
- Single Link 3G-SDI niveau A, niveau B (DL ou DS), SMPTE 425

Sortie vidéo numérique :

- 1 x 12G-SDI (BNC), SMPTE 259/292/424/2081/2082
- Single Link SD/HD/2K/UltraHD/4K
- Single Link 3G-SDI niveau A, niveau B (DL ou DS), SMPTE 425

Délai de chemin vidéo :

- La sortie vidéo est une version retardée et resynchronisée de l'entrée vidéo, à la même fréquence d'images, etc. La sortie vidéo n'est pas définie lorsqu'aucun signal vidéo est disponible sur l'entrée.
- Latence vidéo, temps mesuré entre l'entrée vidéo et le connecteur de sortie vidéo.
-12G : 4 µsec
- 6G : 4 µsec
- 3G niveau A : 4 µsec
- 3G niveau B : 8 µsec
- HD (1.5 Gb) : 8 µsec
- SD (270 Mb) : 22 µsec

Entrées/sorties audio numériques :

- Audio AES PCM, 8x BNC, jusqu'à 16 canaux d'entrée, 16 canaux de sortie, sélectionnables par paires.

- Formats de données audio : AES3-2003

Audio intégré :

- SMPTE 272M (SD): 20 bits, 48 kHz synchrone
- SMPTE 299M (3G/HD): 24 bits, 48 kHz synchrone
- L'audio intégré entrant peut être transmis, supprimé ou remplacé.
- Jusqu'à 16 canaux pris en charge.

Remarque : les formats 2048 x 1080p/PsF 29,97 et 30 prennent en charge un maximum de 8 canaux audio.

Latence pour l'audio embeddé :

- Temps mesuré entre le connecteur d'entrée audio et le connecteur de sortie vidéo.
- 1500 µsec (SRC ON)
- 400 µsec (SRC OFF)

Latence pour l'audio desembeddé :

- Temps mesuré entre l'entrée vidéo et le connecteur de sortie audio.
- 210 µsec


- Interface utilisateur : Logiciel de contrôle réseau OpenGear DashBoard pour Windows, macOS ou Linux.
- Taille : Facteur de forme standard OpenGear, emplacement avant et carte arrière. Deux emplacements requis pour chaque carte.
- Poids : 0,3 kg
- Alimentation : Compatible openGear frame, 6 watts max par carte.

Environnement :

- Température de fonctionnement : 0 jusqu'à 40° C
- Température de stockage sûre (éteint) : -40 jusqu'à 60° C
- Humidité relative de fonctionnement : 10-90% en absence de condensation
- Altitude de fonctionnement : < 3000 metres
