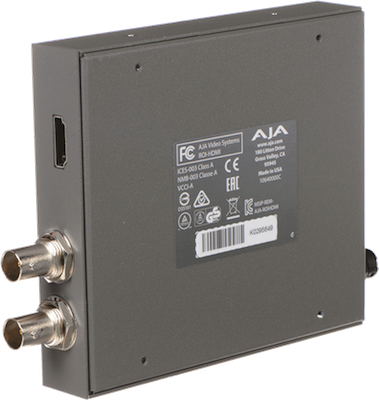

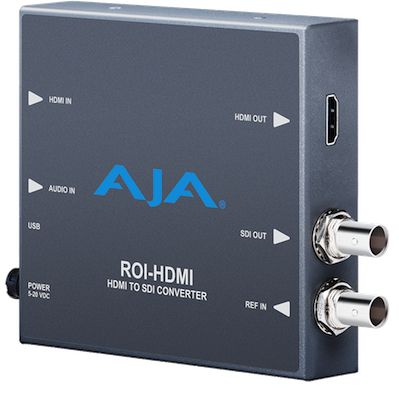

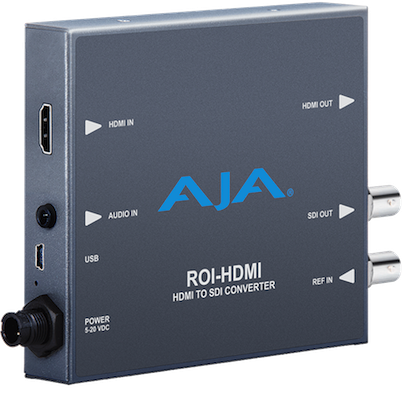

AJA ROI-HDMI

Convertisseur (scaler intégré) HDMI vers 3G-SDI avec sélection d'une zone d'intérêt - ROI-HDMI
907,02 € HT (1 088,42 € TTC)
au lieu de 1 007,80 € HT (1 209,36 € TTC)

Le convertisseur de fréquences ROI-HDMI permet une conversion de haute qualité avec extraction d’une zone d’intérêt (ROI) à partir d’une source HDMI avec sortie SDI. Avec un traitement incroyable de remise à l’échelle de l’image, un support étendu des conversions de rapports d’images et fonctions audio, ROI-HDMI répond de manière exhaustive aux besoins grandissants d’intégration des signaux informatiques dans les flux de production vidéo sans pour autant sacrifier le budget ou l’encombrement.


Région d’intérêt

Rotation des signaux source, personnalisation d’une portion de l’image ou modification de l’image source afin d’étendre les options créatives de ce qui a été enregistré par la caméra.

La connexion d’un ROI-HDMI sur un ordinateur via un port USB permet d’utiliser le logiciel Mini-Config qui offre la possibilité de sélectionner de manière interactive une région d’intérêt à partir du signal original et d’avoir un contrôle total sur la mise à l’échelle ou résolution de sortie au moyen des algorithmes de redimensionnement de haute qualité AJA en vue d’obtenir une image avec la meilleure qualité possible.


Connectivité

ROI-HDMI met en oeuvre une sortie HDMI en transparence, permettant de conserver ainsi une connexion sur un moniteur externe tout en préservant la sortie SDI après conversion ou mise à l’échelle. L’entrée de référence permet de verrouiller le signal SDI en sortie lors d’une utilisation au sein d’une régie ou infrastructure de production.


Audio

ROI-HDMI accepte 2 canaux audio à partie de l’entrée analogique 3,5 mm ou 8 canaux audio incorporés dans le flux HDMI. La source audio et le routage sont sélectionnés dans le logiciel Mini-Config et incorporés dans la sortie SDI. Ce qui rend possible l’intégration du son de l’ordinateur dans le signal SDI pour une synchronisation plus facile.


Caractéristiques techniques détaillées

Formats d’entrée vidéo

Signaux informatiques:

- WUXGA (1920 x 1200) 60 Hz max
- VGA (640 x 480) minimum
Remarque: les fréquences d’images sont limitées par la limite d’échantillonnage maximum de pixels de 166 mHz autorisée par le récepteur HDMI.

Signaux vidéo:

- (HD) 1920 x 1080i 25, 29.97
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (SD) 625i, 525i
- (SD) 580p, 480p

Formats de sortie vidéo

- (HD) 1920 x 1080p 50, 59.94, 60, SMPTE 425-1 Level A mapping structure 1 (4:2:2 10-bit YCbCr)
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080i 25, 29.97
- (HD) 1280 x 720p 50, 59.94, 60
- (SD) 625i 25
- (SD) 525i 29.97

Echantillonnage couleur

- Intégrale
- SMPTE

Entrée de référence

L’entrée vidéo de référence prend en charge:

- 1080i tri-level sync
- 1080p tri-level sync
- 720p tri-level sync
- 625i blackburt
- 525i blackburt

Entrée vidéo

- 1 x HDMI (avec audio incorporé jusqu’à 8 canaux)

Sorties vidéo

- 1 x HDMI, en transparence (avec audio incorporé jusqu’à 8 canaux)
- 1 x 3G-SDI BNC, SMPTE-259/292/424

HDCP

- ROI-HDMI n’encrypte pas la sortie HDMI avec HDCP
- ROI-HDMI n’accepte pas une source HDMI cryptée HDCP

Entrées audio

- 1 x jack analogique 3,5 mm (2 canaux)
- 8 canaux incorporés dans le flux HDMI

Sortie audio numérique

- 2 ou 8 canaux audio 24 bits incorporés dans le flux SDI

Contrôle utilisateur

- Port USB pour connexion du mni-converter (câble USB inclus) et réglages par le logiciel Mini-Config disponible pour Mac et Windows

Infos environnementales

- Dimensions: 146,31 x 102,11 x 22,86 mm (Largeur x Profondeur x Hauteur)
- Poids: 0,3 Kg
- Température d’exploitation: 0 jusqu’à 40 degrés Celsius
- Température de stockage (Eteint): -40 jusqu’à 60 degrés Celsius
- Humidité relative d’exploitation: 10-90% en l’absence de condensation
- Altitude d’exploitation: <3,000 mètres

Alimentation

- Alimentation externe AJA DWP-U-R1 (inclus)
- 100-240V, 50/60 Hz universel
- 5-20V DC régulé, 8 watts maximum

Garantie

- 5 ans par le fabricant (avec remplacement en échange standard)
