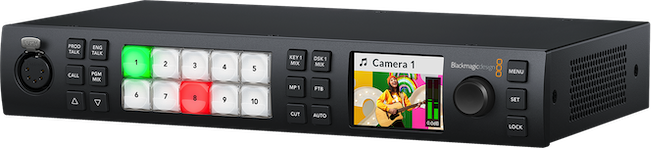

ATEM 1 M/E Constellation HD

10 entrées 3G-SDI avec scaler intégré, 6 sorties aux 3G-SDI, sortie webcam USB, un DVE, Multiview - SWATEMSCN2/1ME1/HD
892,05 € HT (1 070,46 € TTC)
au lieu de 939,00 € HT (1 126,80 € TTC)


Puissant mélangeur de production en direct 1 M/E comprenant 10 entrées 3G-SDI avec conversion de normes, 6 sorties 3G-SDI, un DVE, 4 incrustateurs chroma, un multi view à 16 vues, des lecteurs multimédia, un réseau d’ordres et une sortie webcam USB.


Conçu pour les événements en direct d’envergure

Grâce à ses 3 puissants modèles, l’ATEM Constellation HD est idéal pour les concerts et les festivals de musique, car vous pouvez positionner les caméras partout sur la scène pour une couverture exceptionnelle. Bénéficiez de toutes ces entrées et des DVE lors d’événements sportifs pour réaliser des compositions multicouches et couvrir toutes les actions. Le direct est le moyen le plus rapide de produire des émissions.

Avec ses graphiques internes puissants et ses incrustateurs chroma avancés ATEM, vous avez tout ce qu’il faut pour les productions exigeantes. L’ATEM Constellation est également parfait pour les lieux de culte, car il permet de créer des résultats professionnels tout en offrant une facilité d’utilisation pour former des bénévoles.


Véritable commutation broadcast de type M/E

L’ATEM Constellation HD offre un style d’opération professionnel "programme/prévisualisation", comme les grands studios de diffusion. Vous utilisez donc le même type de mélangeur que dans l’industrie de la télévision. Le logiciel ATEM Software Control gratuit et les panneaux matériels en option ATEM Advanced Panels offrent une commutation programme/prévisualisation.

Ainsi, vous pouvez sélectionner une source sur le bus Prévisualisation avant d’appuyer sur le bouton CUT ou AUTO pour la faire passer à l’antenne. Ce processus en deux étapes permet de limiter les erreurs. L’ATEM Constellation est donc idéal pour les étudiants qui se préparent à une carrière dans le broadcast.

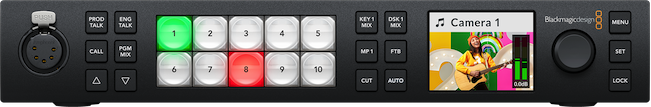

Contrôle intégral via le panneau avant

Comme le panneau de contrôle est intégré à la face avant, vous pouvez opérer l’ATEM Constellation à tout instant. L’ATEM Constellation HD offre des fonctionnalités similaires à celles de l’ATEM Mini, il est donc parfait si vous avez besoin d’un mélangeur plus grand. Comme les commandes du panneau avant sont les mêmes que celles utilisées sur les panneaux de grande taille, elles sont extrêmement fiables.

Vous pouvez même contrôler les incrustateurs, les médias et le fondu au noir depuis le panneau avant. Vous y trouverez également un connecteur pour casque à 5 broches, ainsi que des commandes pour contrôler le réseau d’ordres. L’écran LCD et les boutons du panneau avant donnent accès à presque toutes les fonctionnalités opérationnelles du mélangeur.


Jusqu’à 40 entrées 3G-SDI avec conversion de normes

La gamme ATEM Constellation HD comprend des modèles qui offrent jusqu’à 40 entrées 3G-SDI indépendantes, chacune intégrant son propre convertisseur up et cross. Il est donc possible de convertir toute source 1080p vers la norme vidéo du mélangeur. Ainsi, chaque entrée SDI du mélangeur peut utiliser une norme de télévision différente sans accroc.

Sur le modèle ATEM 4 M/E Constellation HD, vous pouvez même acheminer les canaux audio 1, 2, 3 et 4 en boucle depuis les entrées SDI 1 à 30 aux deux sorties audio numérique MADI, afin de transférer l’audio du mélangeur à un ingénieur du son en externe pour le mixage.


Jusqu’à 24 sorties 12G‑SDI personnalisables

La gamme ATEM Constellation HD offre de nombreuses sorties 3G-SDI indépendantes. Le petit modèle 1 M/E offre 6 sorties 3G-SDI, le modèle 2 M/E comprend 12 sorties 3G-SDI et le modèle 4 M/E intègre 24 sorties 3G-SDI. Ces sorties SDI sont très puissantes, car vous pouvez router indépendamment toute entrée SDI ou source interne vers chaque sortie SDI.

C’est parfait pour acheminer des flux indépendants vers des écrans sur scène, des enregistreurs de masters et des processeurs de streaming. Utilisez les sorties SDI avec des enregistreurs ISO pour obtenir une entrée de mélangeur synchronisée avec le timecode correspondant. Toutes les sorties SDI intègrent l’audio du programme, le timecode RP-188, le contrôle SDI pour caméra, le tally et le réseau d’ordres.


Sortie webcam USB pour les logiciels vidéo

Pour faciliter le streaming, la connexion USB-C de l’ATEM Constellation HD opère comme une source de webcam. Ainsi, vous pouvez connecter un ordinateur et travailler avec le logiciel vidéo de votre choix. Le logiciel reconnaîtra l’ATEM Constellation HD comme une webcam, alors que vous disposerez d’un véritable mélangeur de production en direct.

Cela garantit une compatibilité totale avec tous les logiciels en HD 1080 pleine résolution. Choisissez un logiciel, tel que Zoom, Microsoft Teams ou Skype et créez des présentations dans une qualité broadcast multicaméra. La sortie webcam de l’ATEM Constellation HD fonctionne également avec les logiciels de streaming Open Broadcaster, XSplit Broadcaster et autres.


Comprend un multiview avec libellés, tally et vumètres

Le multiview intégré vous permet de visionner plusieurs sources sur un seul moniteur. Le modèle 1 M/E comprend 1 multiview, le modèle 2 M/E 2 multiview indépendants, et le modèle 4 M/E 4 multiview indépendants. Toutes les entrées SDI externes et les sources vidéo internes peuvent être routées vers n’importe quelle fenêtre.

Tous les multiview sont personnalisables et peuvent être indépendamment configurés sur 4, 7, 10, 13 ou 16 fenêtres simultanées. Cela représente un total de 32 fenêtres pour le modèle 2 M/E et de 64 fenêtres sur 4 moniteurs pour le modèle 4 M/E. Vous pouvez ajouter la bordure tally, le libellé de la source et les vumètres à chaque fenêtre. La bordure tally rouge ou verte vous indiquera quelles sources sont à l’antenne.


DVE intégré pour les effets vidéo

L’ATEM Constellation comprend jusqu’à 4 DVE indépendants, selon le modèle, qui permettent de repositionner les graphiques et de créer des compositions d’image dans l’image. Vous profitez ainsi d'une incroyable qualité, ainsi que du DVE pour positionner, redimensionner et mettre à l’échelle vos contenus en temps réel. Le DVE vous permet de créer des effets d’image dans l’image professionnels avec des bordures 3D, des ombres et des lumières configurables.

Vous pouvez également réaliser des transitions DVE avec des effets squeeze et swoosh pour rendre vos programmes encore plus vivants. Il est même possible d’associer des transitions DVE à des graphiques personnalisés pour créer vos propres transitions graphic wipe. Les modèles 2 et 4 M/E incluent des processeurs SuperSource pour encore plus de DVE.


Réseau d’ordres broadcast professionnel

Pour permettre à votre équipe de communiquer efficacement, l’ATEM Constellation est doté d’un réseau d’ordres intégré complet. Ce dernier comprend un connecteur XLR à 5 broches pour casque et un connecteur RJ12 à l'arrière afin de brancher des équipements de réseau d’ordres standard Clearcom, RTS ou autres. Vous bénéficiez d’un contrôle du réseau d’ordres en boucle pour la production et les ingénieurs, du contrôle de l’effet local pour entendre le micro du casque et du mix du programme.

L’ATEM Constellation HD prend également en charge le réseau d’ordres SDI sur les canaux SDI 15 et 16 pour communiquer dans les deux directions avec les caméras Blackmagic. Vous pouvez même utiliser les canaux 13 et 14 pour le réseau d’ordres dédié aux ingénieurs. Il est également possible de mixer le micro du réseau d’ordres dans le programme audio pour les voix-off.


Bibliothèque interne d’images et d’animations graphiques

La bibliothèque interne peut stocker des graphiques et des animations RGBA de qualité broadcast que vous pouvez lire instantanément sur les 2 ou 4 lecteurs multimédia. Les lecteurs multimédia apparaissent comme des sources additionnelles sur les entrées de l’ATEM Constellation HD, vous n’avez donc pas besoin d’utiliser d’entrées SDI supplémentaires pour les graphiques.

La bibliothèque de médias contient des graphiques à utiliser avec les lecteurs multimédia. Le modèle 1 M/E peut contenir 20 images fixes et 200 animations d’images, le modèle 2 M/E jusqu’à 40 images fixes et 400 animations d’images et le modèle 4 M/E jusqu’à 60 images fixes et 600 animations d’images. Vous pouvez facilement gérer tous vos médias depuis l’ATEM Software Control inclus, ou les télécharger directement depuis Photoshop à l’aide du plug-in ATEM Photoshop.


Intègre le nouvel incrustateur chroma avancé ATEM

L’ATEM Constellation HD est idéal pour les bulletins d’information ou les décors virtuels, car il possède de nombreux incrustateurs avancés pour des incrustations chroma ou en luminance de haute qualité. En plus d'être incroyablement performant, l’incrustateur chroma ATEM comprend un sélecteur de couleur pour échantillonner les couleurs de l’arrière-plan et générer automatiquement les paramètres d’incrustation.

Vous bénéficiez de contrôles précis pour les bordures et les reflets, ainsi que d’un correcteur de couleurs d’avant-plan pour adapter le "look" de la couche d’avant-plan à celle de l’arrière-plan, afin d'obtenir des compositions impeccables. Les incrustateurs peuvent également être utilisés pour les incrustations de motifs et DVE. Vous disposez de 4 incrustateurs ATEM avancés sur le modèle 1 M/E, de 8 sur le modèle 2 M/E et de 16 sur le modèle 4 M/E.


Le premier mélangeur adapté à l’audio professionnel

L’ATEM Constellation HD est le premier mélangeur de production en direct qui répond pleinement aux besoins des productions audio live professionnelles. Toutes les entrées SDI sont connectées à un mixeur audio Fairlight intégré, qui comprend un égaliseur paramétrique à 6 bandes, un compresseur, un limiteur, un expanseur et un noise gate sur chaque entrée.

L’ATEM 4 M/E Constellation HD possède 2 sorties MADI pour acheminer les canaux 1, 2, 3 et 4 des 30 premières entrées SDI vers un ingé son externe, plus 1 entrée MADI pour accueillir 32 canaux audio externes supplémentaires dans le mixeur audio. Le mixeur audio Fairlight a même des entrées additionnelles pour mixer l’audio depuis des entrées analogiques, des micros de réseau d’ordres pour la voix-off et plus.


Mixeur audio Fairlight professionnel

Grâce à son mixeur audio Fairlight intégré, l’ATEM Constellation permet de réaliser des mixages audio en direct extrêmement complexes. Le mixeur interne inclut jusqu’à 156 canaux d’entrée, ce qui en fait le plus grand mixeur audio pour une production live avec des mélangeurs.

L’audio est séparé de toutes les entrées vidéo SDI et acheminé vers le mixeur. Le modèle 4 M/E possède des canaux d’entrée de mixeur audio supplémentaires pour les entrées audio MADI. Chaque canal d’entrée est doté d’un égaliseur paramétrique à 6 bandes, d'un compresseur, d'un limiteur, d'un expanseur et d'un noise gate, ainsi que du panoramique. L’audio peut être contrôlé via l’ATEM Software Control ou un panneau de contrôle compatible avec Mackie.


Spécifications techniques détaillées

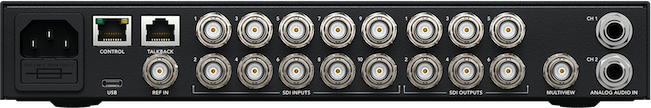

Connexions

Nombre total d'entrées vidéo :

- 10 x 3G-SDI

Nombre total de sorties vidéo :

- 6 x 3G-SDI

Nombre total d'entrées audio :

- 2 x jack symétrique de 1/4 de pouce
- 1 x réseau d'ordres XLR à 5 broches.

Nombre total de sorties audio :

- 1 x réseau d'ordres XLR à 5 broches.

Entrée audio SDI :

- 2 canaux intégrés sur toutes les entrées SDI.

Sortie audio SDI :

- 2 canaux intégrés sur toutes les sorties SDI.

- Connexions timecode : Aucune

Entrée de référence :

- Tri-Sync ou Black Burst.

Synchronisation de l’entrée vidéo :

- Sur les 10 entrées.

Fréquence d’images et convertisseurs de formats :

- Sur les 10 entrées.

Sorties aux SDI :

- N’importe laquelle des 6 sorties SDI.

Sorties prévisualisation SDI :

- N’importe laquelle des 6 sorties SDI.

Sorties programme SDI :

- N’importe laquelle des 6 sorties SDI.
- Sortie programme SDI down-convertie : Aucune

Sortie Webcam :

- 1 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.

Nombre de Multiviews :

- 1 x 3G-SDI.

Connexion pour le panneau de contrôle :

- Ethernet prend en charge les normes 10/100/1000 BaseT.
- Connexion directe entre le panneau et le châssis, ou via le réseau.

- Générateur de timecode interne : Oui

Réseau d'ordres :

- RJ45 pour les systèmes de réseau d’ordres tierce parties.

Sortie tally :

- Intégrée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).

Interface pour l'ordinateur :

- 1 x port USB-C compatible USB 3.1 Gen 1 (5 Gbits).

Normes

- Normes vidéo SD : Aucune

Normes vidéo HD :

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Conformité aux normes SDI :

- SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B.

- Échantillonnage vidéo : 4:2:2
- Précision des couleurs : 10 bits.
- Espace colorimétrique : REC 709.

Commutation automatique SDI :

- Détection automatique entre le 1.5G-SDI et le 3G-SDI de niveau A et B.

Fonctions avancées

Incrustateurs en amont :

- 4.

Incrustateurs en aval :

- 1

Incrustateurs chroma avancés :

- 4

- Prise en charge du réseau d’ordres : Oui
- Prise en charge du mix minus : Oui

Incrustateurs linéaires/en luminance :

- 5

Incrustateur de transition (Stinger/DVE) :

- 1 Stinger, 1 DVE.

Nombre total de couches :

- 7

Générateurs de motifs :

- 5

Générateurs de couleurs :

- 2

Panneau de contrôle :

- Commutation d’urgence sur le panneau avant, logiciel ou panneau matériel en option.

Fenêtres routables :

- 16

Tally :

- Rouge pour le programme et vert pour la prévisualisation.
- Libellés représentant les sources sur les fenêtres : Oui

Monitoring Multiview

- 1 x multi view configurable en 16, 13, 10, 7 ou 4 vues.
- Inclut le monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, du DSK et du clean feed avec des libellés et indicateurs audio en option.
- Nome vidéo du Multivie : HD
- Résolution d'écran minimale : 1366 x 768.

Lecteur multimédia

- 2
- Canaux : Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes :

- 20

Capacité de la bibliothèque de médias pour les clips :

- 2 x jusqu'en 1080p60.

- Longueur de clip maximale en HD 720 pour le lecteur multimédia : 400 images.
- Longueur de clip maximale en HD 1080 pour le lecteur multimédia : 200 images.

Format des images fixes pour la bibliothèque de médias :

- PNG, TGA, BMP, GIF, JPEG et TIFF.
- Format des fichiers vidéo pour la bibliothèque de médias : Séquence TGA.

Format des fichiers audio pour la bibliothèque de médias :

- WAV, MP3 et AIFF.

Écran

- Interface: Résolution minimale du moniteur de 1366 x 768.

Panneau avant :

- Écran LCD intégré de 2,2 pouces pour la vidéo,
- 10 boutons LED pour la configuration et la commutation d’urgence,
- 4 boutons source,
- 6 sélections pour le réseau d’ordres et boutons de mixage,
- molette pour contrôler les menus et bouton de configuration,
- bouton de verrouillage sur le panneau avant.

Traitement

- Retard de traitement: < 10 lignes.
- Down-conversion : Aucune

Mixage audio :

- Mixeur à 28 canaux.
- Sélectionnable entre On/Off/Audio-Follow-Video.
- Mesure des niveaux et crêtes.
- Contrôle de gain principal.
- Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Logiciel

Panneau de contrôle inclus :

- Panneau ATEM Software Control inclus gratuitement pour Mac 11.11 Big Sur, Mac 12 Monterey ou version ultérieure et Windows 10 ou 11.

- Mises à jour logicielles : Via le port USB en connexion directe sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup Utility fourni.

- Configuration : Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB.

Systèmes d'exploitation

- Mac 11.1 Big Sur,
- Mac 12 Monterey ou une version ultérieure.
- Windows 10 et 11.

Alimentation requise

- Alimentation : 1 x 100 - 240 AC interne.
- Consommation d'énergie : 36W

Spécifications environnementales

- Dimensions : 280,5 x 176,3 x 44,2 mm
- Poids : 1,87 Kg
- Installation physique : 2/3 de rack en largeur, 1 unité de rack en hauteur.
- Accessoire en option : Teranex Mini Rack Shelf.
- Température d'utilisation : 0° à 40° C
- Température de stockage : -20° à 60° C (-4° à 140° F)
- Humidité relative : 0% à 90% sans condensation

Contenu du produit

- ATEM 1 M/E Constellation HD
- Pack de bienvenue avec un QR code pour télécharger le logiciel.
- Garantie fabricant limitée à 12 mois.
