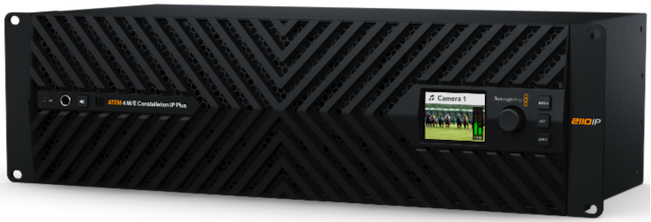

ATEM 4 M/E Constellation IP Plus

L’ATEM 4 M/E Constellation IP Plus est un mélangeur de production en direct beaucoup plus grand et plus puissant doté de nombreuses entrées et sorties vidéo. Il comprend un design SMPTE-2110 natif et des connexions Ethernet 100G haut débit. Comme sur le modèle plus petit, toutes les connexions vidéo IP sont redondantes et compatibles SMPTE-2022-7. Vous bénéficiez de 64 entrées et 52 sorties, de 16 incrustateurs ATEM avancés, de 4 multi views et de 2 processeurs SuperSource, pour un total de 12 DVE. Il est parfait pour les productions en direct de grande envergure.

Spécifications techniques détaillées

Connexions

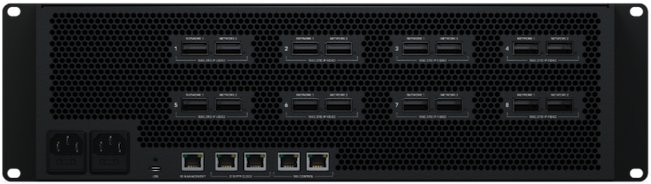

- Réseau Ethernet 100G 2110 IP : 16 x connexions QSFP28 100G. Supporte l’exportation redondante ST 2022-7 des flux IP via deux réseaux 2110.

- Émetteurs et récepteurs par paire de 100G : 8 x Ultra HD.

- Contrôle réseau Ethernet 10G : 2 x ports RJ45 10G pour le contrôle NMOS, le chargement de médias, l'enregistrement et le chargement de préréglages.

- Réseau de référence : 2 x ports RJ45 pour l’horloge PTP 2110.

- Gestion 1G : 1 x port RJ45. Supporte le 10/100/1000 BASE-T pour l’utilitaire ATEM Setup et les mises à jour logicielles.

- Sorties audio analogiques : 1 x jack de 6,35 mm pour casque.

- Nombre total d'entrées vidéo : 64

- Nombre total de sorties vidéo : 52

- Nombre total de sorties auxiliaires : 48

- Convertisseurs de fréquence d'images et de format : sur les 64 entrées.

Sorties audio supplémentaires :

- 1 prise casque 6,35 mm (Le signal audio sera un mixage du signal PGM, des traitements techniques, de la production et du retour micro).

- 1 haut-parleur intégré.

- Sorties programme SDI : N'importe laquelle des 48 sorties.

- Sorties prévisualisation SDI : N'importe laquelle des 48 sorties.

- Sortie Webcam : Le port USB-C arrière prend en charge les résolutions 720p ou 1080p à la fréquence d'images PGM.

- Connexion pour le panneau de contrôle : 2 ports Ethernet RJ45 10G pour la connexion au panneau, le contrôle NMOS, le chargement des médias, l'enregistrement et le chargement des préréglages.

- Générateur de timecode interne : Oui

Interface pour l'ordinateur :

- Le port USB-C arrière prend en charge l'USB 3.0 pour l'audio USB externe (Fairlight Live), la sortie webcam, l'utilitaire de configuration ATEM et les mises à jour logicielles.

- Le port USB-C en façade prend uniquement en charge l'USB 2.0 pour les mises à jour et la configuration.

- Alimentation : 2 x entrées d’alimentation C14 IEC.

Normes Vidéo

Normes vidéo HD :

- 720p50, 720p59.94, 720p60

- 1080i50, 1080i59.94, 1080i60

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

- Conformité SMPTE : SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7.

- Échantillonnage vidéo : 4:2:2 YUV

- Précision des couleurs : 10 bits

Conformité à la video IP

SMPTE 2110-20 (Vidéo non compressée) :

- IGMP v2

SMPTE 2110-21 (Mise en forme du trafic) :

- Émetteur : Étroit

- Récepteur : Étroit, large synchrone, asynchrone

SMPTE 2110-30 (PCM) :

- Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Ancillary Data) :

- Accès intégral à l’ensemble du stream de données auxiliaires SMPTE.

- Inclut RP 188/SMPTE 12M-2, le sous-titrage codé et les métadonnées statiques HDR.

Codec :

- Codec Blackmagic IP10 optionnel pour le 2160p59.94 et 2160p60 comme vidéo IP 2110.

Protocole PTP :

- IEEE 1588-2008 (PTP v2)

- ST 2059-1

- ST 2059-2

Découverte et enregistrement NMOS IS‑04 :

- v1.3.2

- Peer-to-peer via mDNS/DNS-SD

Gestion des connexions NMOS IS‑05 :

- v1.1.2

NMOS BCP-002-01 :

- Groupement naturel

NMOS BCP-004-01 :

- Capacités du récepteur

Caractéristiques du produit

- Incrustateurs en amont : 16

- Incrustateurs en aval : 4

- Incrustateurs chroma avancés : 16

- SuperSource : 2

- Prise en charge du réseau d’ordres : Oui

- Prise en charge du mix minus : Oui

- Incrustateurs linéaires/en luminance : 20

- Incrustateur de transition (Stinger/DVE) : 4 Stinger, 4 DVE.

- Nombre total de couches : 28

- Générateurs de motifs : 21

- Générateurs de couleurs : 2

- DVEs : 4

- Fenêtres routables : 64

- Tally : Rouge pour le programme et vert pour l'aperçu.

- Libellés représentant les sources sur les fenêtres : Oui

- Monitoring Multi View : 4 x 16 options de motifs multivues pour un total de 64 vues.

- Norme vidéo du Multi View : Sélection entre HD ou Ultra HD.

Lecteur multimédia

- Lecteurs multimédia : 4

- Canaux : Fill and key pour chaque lecteur multimédia.

- Capacité de la bibliothèque de médias pour les images fixes : 64

- Capacité de la bibliothèque de médias pour les clips : 4

- Longueur de clip maximale en HD 720 pour le lecteur multimédia : 3200 frames

- Longueur de clip maximale en HD 1080 pour le lecteur multimédia : 1600 frames

- Longueur de clip maximale en Ultra HD pour le lecteur multimédia : 400 frames

- Format des images fixes pour la bibliothèque de médias : PNG, TGA, BMP, GIF, JPEG and TIFF.

- Format des fichiers vidéo pour la bibliothèque de médias : TGA Sequence.

- Format des fichiers audio pour la bibliothèque de médias : WAV, MP3 and AIFF.

Écran

- Interface : Résolution minimale de l'écran : 1366 x 768.

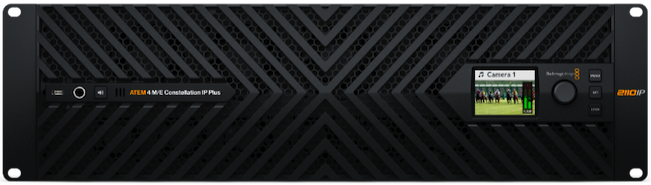

- Panneau avant : Écran LCD HD intégré pour la vidéo, connexion USB-C en façade pour les mises à jour, la configuration et le contrôle, connexion pour haut-parleur et casque en façade, molette de commande du menu et bouton de réglage, bouton de verrouillage du panneau avant.

Traitement

- Retard de traitement : TBC

- Mixeur audio : 132 canaux.

- Fonction marche/arrêt/suivi audio/vidéo sélectionnable : Mesure du niveau et de la crête.

- Contrôle du gain principal. : Égaliseur paramétrique 6 bandes, dynamique incluant expandeur, gate, compresseur et limiteur.

- Down-conversion : Aucune

Logiciel

- Panneau de contrôle inclus : Le panneau de configuration ATEM Software est inclus gratuitement pour macOS 14.0 Sonoma, macOS 15.0 Sequoia ou version ultérieure et Windows 10 et 11.

- Mises à jour logicielles : Via le port USB ou Ethernet sur les ordinateurs Mac ou Windows. Utilitaire ATEM Setup fourni.

- Configuration : Via le panneau de configuration du logiciel ATEM, à l'exception de l'adresse IP du châssis ATEM qui est configurée via l'utilitaire de configuration ATEM connecté au châssis via USB-C.

Systèmes d'exploitation

- Mac 15.0 Sequoia,

- Mac 26.0 Tahoe ou version ultérieure.

- Windows 10 et 11.

- Windows 11 for ARM

Alimentation requise

- Alimentation : 2 alimentations internes 100-240 V CA 50/60 Hz

- Entrées d'alimentation : 2 x prises IEC C14

Caractéristiques physiques

- Installation physique : 3 unités de rack

- Dimensions : 482,6 x 220 x 132,6 mm

- Poids : n/a

Spécifications environnementales

- Température d'utilisation : 0° à 40° C

- Température de stockage : -20° à 60° C

- Humidité relative : 0% to 90% sans condensation

Contenu du produit :

- ATEM 4 M/E Constellation IP Plus

- Pack de bienvenue avec un QR code pour télécharger le logiciel

- Garantie fabricant limitée à 1 an
