ATEM Monitoring Rack Panel 20

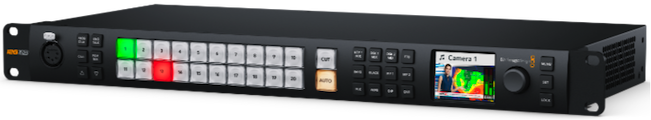

L’ATEM Monitoring Rack Panel 20 est un convertisseur vidéo intégré à un panneau de contrôle de mélangeur ATEM d’une unité de rack. Il comprend 20 boutons pour contrôler un mélangeur ATEM local et une connexion de réseau d’ordres à l’avant. Ce convertisseur vidéo inclut deux connexions Ethernet 10G SMPTE-2110 redondantes qui sont converties en deux sorties 12G-SDI et une sortie HDMI. La vidéo est également affichée sur l’écran LCD intégré. Il suffit de le monter sur un rack et de l’utiliser lors de la configuration ou du monitoring d’un projet !

Informations techniques détaillées

Connexions

- Réseau 10G 2110 IP : 2 x 10G RJ45 connections. Prend en charge la diffusion redondante de flux IP (ST 2022-7) sur deux réseaux 2110.

- Contrôle de réseau 10G : 1 port RJ45 1G pour la connexion au commutateur et à la commande NMOS.

- Nombre total d'entrées vidéo : 1

- Nombre total de sorties vidéo : 3

- Sorties vidéo SDI : 2

- Débits SDI : 1.5G, 3G, 6G, 12G.

- Entrées vidéo HDMI 2.0 : 1

- Sorties audio SDI : Audio intégré 16 canaux sur toutes les sorties SDI.

- Sorties audio HDMI : Audio intégré 8 canaux sur sortie HDMI.

- Sorties programme SDI : 2

- Sorties prévisualisation SDI : 2

- Sorties Multi View SDI : 2

- Sorties Multi View HDMI : 1

- Réseau d'ordres : 1 x 5 broches XLR Talkback.

- Interface pour l'ordinateur : 1 x USB-C pour l'utilitaire d'installation et les mises à jour logicielles.

- Puissance : 2 x Entrées d'alimentation IEC C14.

Normes

Normes vidéo HD :

- 720p50, 720p59.94, 720p60

- 1080i50, 1080i59.94, 1080i60

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

- Conformité SMPTE : SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7

- Échantillonnage vidéo : 4:2:2

- Précision des couleurs : 10 bits.

- Espace colorimétrique SDI : Rec. 709, Rec. 2020

Conformité à la video IP

SMPTE 2110-20 (Vidéo non compressée) :

- IGMP v2

SMPTE 2110-21 (Mise en forme du trafic) :

- Emetteur : Étroit

- Recepteur : Étroit, large, synchrone, asynchrone

SMPTE 2110-30 (PCM) :

- Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Ancillary Data) :

- Accès complet au flux de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage et les métadonnées statiques HDR.

Codec :

- Codec Blackmagic IP10 optionnel pour la vidéo IP 2160p59.94 et 2160p60 (format 2110).

Protocole PTP :

- IEEE 1588-2008 (PTP v2)

- ST 2059-1

- ST 2059-2

Découverte et enregistrement NMOS IS‑04 :

- v1.3.2

- Peer-to-peer via mDNS/DNS-SD

Gestion des connexions NMOS IS‑05 :

- v1.1.2

NMOS BCP-002-01 :

- Regroupement naturel

NMOS BCP-004-01 :

- Capacités du récepteur

Caractéristiques du produit

- Prise en charge du réseau d’ordres : Oui

- Contrôle : panneau de commutation d'urgence en façade, logiciel ou panneau matériel en option.

Écran

- Panneau avant : Écran LCD HD intégré pour la vidéo, 22 boutons LED pour la configuration et la commutation d'urgence, 8 boutons de source, 4 boutons de transition, 6 boutons de sélection et de mixage du retour audio, molette de contrôle du menu et bouton de réglage, bouton de verrouillage du panneau avant.

Logiciel

- Panneau de contrôle inclus : Panneau de contrôle logiciel ATEM inclus gratuitement pour macOS 14.0 Sonoma, macOS 15.0 Sequoia ou version ultérieure et Windows 10 et 11.

- Mises à jour logicielles : Utilisation d'une connexion USB ou Ethernet directe à un ordinateur Mac ou Windows. Inclut l'utilitaire de configuration ATEM.

- Configuration : À configurer via le panneau de configuration du logiciel ATEM, à l'exception de l'adresse IP du châssis ATEM qui est configurée via l'utilitaire de configuration ATEM connecté au châssis via USB-C.

Systèmes d'exploitation

- Mac 15.0 Sequoia,

- Mac 26.0 Tahoe ou version ultérieure.

- Windows 10 et 11.

- Windows 11 for ARM

Alimentation requise

Alimentation :

- 2 alimentations internes 100-240 V CA 50/60 Hz.

- Entrée d'alimentation : 2 x prises IEC C14.

Caractéristiques physiques

- Installation physique : 1 unité de rack

- Dimensions : 482,6 x 227 x 44,2 mm

Spécifications environnementales

- Température d'utilisation : 0° to 40° C

- Température de stockage : -20° to 60° C

- Humidité relative : 0% to 90% non-condensing

Contenu du produit :

- ATEM Monitoring Rack Panel 20

- Pack de bienvenue avec un QR code pour télécharger le logiciel

- Garantie fabricant limitée à 1 an
