Atomos 19" Shogun AV-19

Optimisez votre monitoring de production avec le Shogun AV-19 Rackmount 4K HDR Monitor-Recorder-Switcher, le dernier-né de la gamme Atomos Shogun de moniteurs-enregistreurs vidéo embarqués pour caméras. Ce grand écran de studio de 19 pouces offre des fonctions de monitoring, d'enregistrement et de commutation dans un seul appareil, et dispose d'un écran tactile capacitif lumineux. Il prend en charge les entrées et sorties HDMI et 12G-SDI, ainsi que NDI|HX3 via Ethernet Gigabit, ce qui le rend idéal pour la captation cinématographique, les événements en direct et les productions broadcast.

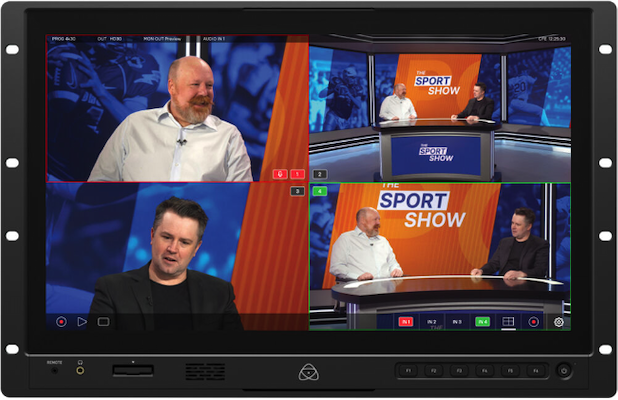

Commutation multicaméra

Grâce à ses entrées HDMI, deux 12G-SDI et deux 3G-SDI, le Shogun se transforme en mélangeur et enregistreur multicaméra en direct à quatre vues.
Surveillez le flux multicaméra en direct.
Enregistrez un cinquième canal de votre flux commuté et visualisez le mixage en direct.
La commutation est totalement asynchrone, ce qui élimine le besoin de sources verrouillées coûteuses et permet l'utilisation de caméras plus abordables.


Compatibilité NDI


Le Shogun intègre la compatibilité NDI via son port LAN Gigabit Ethernet, facilitant ainsi l'intégration avec le contrôle des caméras PTZ et les réseaux NDI existants. Il prend en charge l'entrée et la sortie de votre programme via le protocole NDI|HX3 haute qualité et à faible latence.


Entrées/sorties HDR et gestion des couleurs

Diffusez du contenu en temps réel via une sortie HDMI ou SDI depuis n'importe quelle caméra HDR vers un téléviseur ou un moniteur HDR compatible. Vous pouvez contrôler chaque pixel SDR ou HDR lors de sa capture et l'afficher en HDR 10 bits. C'est le complément idéal des caméras cinéma haut de gamme ARRI, RED ou Sony VENICE.

Le Shogun AV-19 reçoit les signaux Log de la caméra et offre un aperçu LUT (table de correspondance) en temps réel pour simuler l'aspect de l'image étalonnée finale en Rec.709 lors de l'enregistrement en ProRes, DNxHR ou ProRes RAW haute qualité..


Enregistrement et LUTs personnalisées

Utilisez votre reflex numérique ou hybride via HDMI pour enregistrer aux formats ProRes, ProRes Raw et AVID DNx, facilitant ainsi le montage et garantissant une qualité d'archivage optimale. Vous pouvez enregistrer le programme principal jusqu'en 6K30 via 12G-SDI et jusqu'en DCI 4K60 via HDMI, ainsi que jusqu'à quatre flux 1080p60 simultanément en ISO distincts, avec prévisualisation et commutation en temps réel d'un simple effleurement de l'écran.

Enregistrez sur un emplacement CFexpress en façade du moniteur ou sur un support externe via la sortie USB-C. Les LUTs personnalisées (fichiers .cube) peuvent être chargées depuis la carte CFexpress ou le SSD et utilisées avec les outils de monitoring intégrés du Shogun pour un contrôle précis de l'exposition.


Boutons de fonction personnalisables

Six boutons de fonction situés en façade du moniteur permettent un accès rapide aux fonctions les plus utilisées.

D'une simple pression sur un bouton, vous pouvez accéder instantanément aux outils de monitoring, aux modes de lecture, aux LUT, au désanamorphose et bien plus encore..


Outils de contrôle

Le Shogun AV-19 intègre de nombreux outils de contrôle, notamment :

- LUT 3D personnalisées
- Fausses couleurs
- Assistance à la mise au point
- Exposition HDR
- Grossissement des pixels (1:1, 2:1)
- Défilé RGB
- Vectorscope
- Guides d'images
- Zébra
- Forme d'onde
- Zones de sécurité
- Marqueurs
- Inversion verticale
- Calibrateur Atomos avec Display Pro HL et Display Plus HL
- Réduction de la résolution en HD et recadrage
- Conversion entrelacée et PSF en progressif
- Désanamorphose.


Performances optimales en direct et sur le plateau

Sur le plateau ou lors de diffusions en direct, le Shogun AV-19 offre un affichage de référence lumineux et aux couleurs fidèles aux réalisateurs, techniciens DIT et autres membres de l'équipe, avec une lecture rapide et facile des prises enregistrées.

Grâce à la suite complète d'outils de monitoring, de commutation et de fonctionnalités graphiques Atomos, le Shogun AV permet d'évaluer avec précision l'exposition, la mise au point, la couleur et le cadrage.


Fonctionnalités techniques détaillées

Poids et dimensions:

- Sans batteries, stockage et support de bureauc: 5,22 Kg
- Dimensions (Larg x Haut x Prof. en mm) : 482 x 310 x 60 mm
- Matériaux : Aluminium et plastique

Alimentation :

- Entrée alimentation : 2 x entrées DC (12 - 16.8VDC)
- Consommation : 75W
- Batteries compatibles : Pas de slot batterie

Ecran tactile:

- Diagonale : 19" (48,3 cm)
- Résolution native : 3840 x 2160
- Type de panneau : IPS
- Technologie tactile : oui
- Rapport d'image : natif 16:9
- Luminosité max : 1200 nits / cd/m2
- Profondeur de couleur : 1,07 milliard de couleurs (10 bits)
- Gamut Couleur : 100% Rec709, 99% DCI-P3, 87% Rec. 2020, 99% NTSC
- Support HDR : Oui, Hybrid Log Gamma
- Support LUT 3D : oui
- Contrôles d'image : Désanamorphose, fausses couleurs, accentuation de la mise au point, retournement d'image, défilé RVB, vecteurscope, forme d'onde, zébra.

Entrée vidéo, sortie en transparence:

- HDMI: 1 x HDMI (2.0)
- SDI: Quad Link 4 x 3G-SDI ou simple connexion 12G-SDI
- Signal: véritable flux sans compression 10 bits ou 8 bits 4:2:2 (dépendant de la caméra)

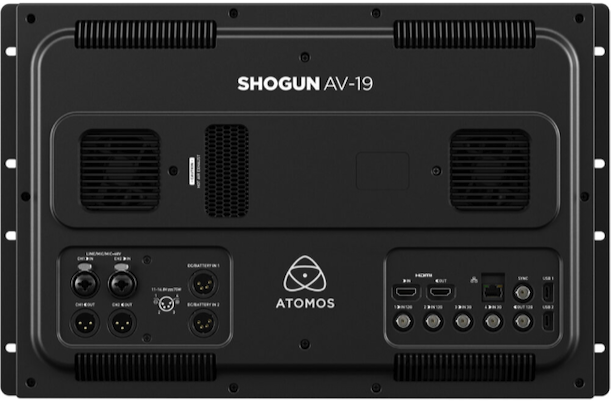

Entrées/sorties :

Vidéo

- 1 entrée HDMI 2.0
- 2 entrées BNC (12G-SDI)
- 2 entrées BNC (3G-SDI)
- 1 sortie HDMI 2.0
- 1 sortie BNC (12G-SDI)
- 2 sorties USB-C 3.0/3.1/3.2 Gen 1
- 1 entrée/sortie RJ45 (NDI)

Audio

- 2 entrées micro/ligne XLR
- 2 sorties moniteur/ligne XLR
- 1 sortie casque 3,5 mm
- Audio incorporé : HDMI/SDI

Entrée alimentation

- 1 entrée XLR 4 broches (16,8 V CC)

Autres E/S

- 1 entrée BNC (LTC)
- 1 entrée/sortie 2,5 mm (LANC)

Emplacement pour carte mémoire

- Emplacement unique : CFexpress Type B [Prise en charge de l’enregistrement]

Formats supportés :

Formats vidéo

- HDMI/SDI (8/10 Bits 4:2:2/4:2:0 YCC)
- 5.7K: 30
- DCI 4K: 60
- UHD 4K: 60
- 1080p: 60
- 1080i: 60/50
- 720p: 60

- HDMI (8/10 Bits 4:2:2/4:2:0 YCC)

- DCI 4K
- UHD 4K: 60
- 1080p
- 1080i: 60/50
- 720p: 60

Conversion de signaux vidéo

- HDMI vers SDI
- SDI vers HDMI
- Support Timecode : Oui

Enregistrement :

- Conversion Pulldown : 2:2, 3:2
- Déclenchement caméra : SDI, HDMI
- Enregistrement pré-roll : 4K : 2 secondes, Full HD : 8 secondes

Formats d'encodage

- ProRes 422, 422 HQ, HQ, LB, LT, Raw, SQ
- DNxHD 36, 145, 220x, HQ, HQX, LB, SQ

- Nombre maximal de pistes audio : 12
- Sous-titres : Non

Contenu du produit :

- Atomos Shogun AV-19 - Moniteur-enregistreur-commutateur rackable 4K HDR
- Alimentation XLR 4 broches
- Kit de câbles d'alimentation IEC (5 prises internationales)
- 10 écrous et boulons de montage en rack
- Chiffon de nettoyage
