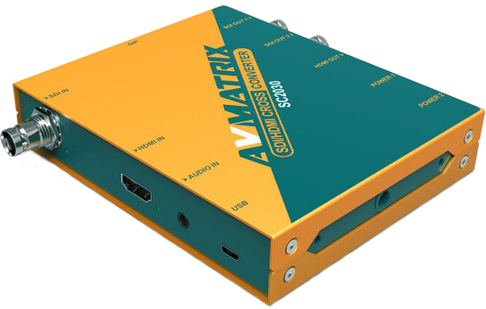

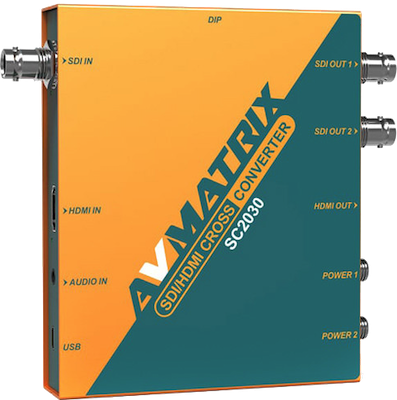

Le convertisseur avec scaler intégré AV matrix SC2030 offre des entrées 3G-SDI et HDMI et peut ainsi convertir et modifier résolution/fréquence d'images dans les deux sens. Il comprend également une entrée audio analogique 3,5 mm permettant d'incorporer une source audio au signal numérique en sortie (SDI ou HDMI). Le scaler et le convertisseur de fréquence permettent de convertir le signal en entrée vers le format de sortie souhaité.

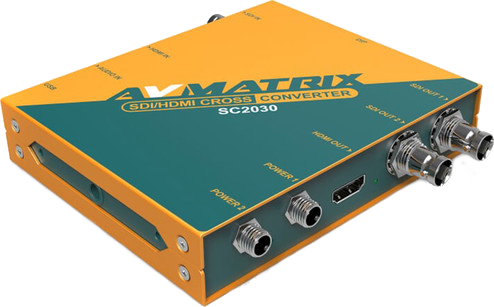

Il comprend une sortie HDMI et deux sorties 3G-SDI, se contrôle au moyen de réglages DIP, mais aussi via un utilitaire logiciel sous Windows au moyen d'une connexion USB. Ce port micro-USB peut également servir de source d'alimentation pour le boitier. Deux connecteurs d'alimentation permettent d'assurer une parfaite redondance en cas de defaillance d'un bloc alimentation externe.


Informations techniques détaillées

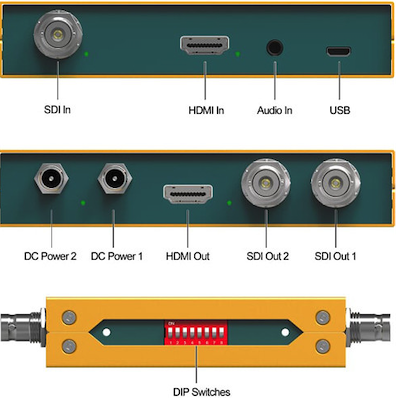

Entrées :

- Entrée vidéo HDMi : 1 x HDMI Type A
- Entrée video SDI : 1 x SD/HD/3G-SDI
- Entrée audio analogique : 1 x minijack 3,5 mm

Sorties :

- Sortie vidéo SDI : 2 x SD/HD/3G-SDI
- Sortie video HDMI : 1 x HDMI Type A


Formats

Pris en charge sur l'entrée SDI :

- 1080p 60/59.94/50/30/29.97/25/24/23.98
- 1080Psf 30/29.97/25/24/23.98
- 720p 60/59.94/50/30/29.97/25/24/23.98
- 625i 50
- 525i 59.94

Débit de données vidéo SDI :

- SD
- HD
- 3G

Normes SDI :

- SMPTE 292M, SMPTE 259M, SMPTE 424M

Echantillonnage et précision couleur SDI :

- YUV 4:2:2

Pris en charge sur l'entrée HDMI :

- 1080p 60/59.94/50/30/29.97/25/24/23.98/23.976
- 1080 i60/59.94/50
- 720p 60/59.94/50/30/29.97/25/24/23.98
- 576p 50, 575i 50
- 480i 60/59.94

Echantillonnage et précision couleur HDMI :

- YUV 422
- YUV 4:4:4
- RGB 4:4:4

Formats de sortie SDI/HDMI :

- 1080p 60/59.94/50/30/29.97/25/24/23.98
- 1080 i60/59.94/50
- 720p 60/59.94/50

Dimensions et poids :

- 125,5 mm x 104 mm x 24,5 mm
- Poids de 485 gr


Alimentation

Connecteur d'alimentation :

- avec système de verrouillage
- Micro USB

Gamme de tension :

- USB : 3,3~5V
- DC : 6~23V
- Consommation : 4W


Environnemental :

- Température d'exploitation : -20°C jusqu'à 60°C
- Température de stockage : -30°C jusqu'à 70°C
- Humidité relative : 0% jusqu'à 90% en l'absence de condensation

Garantie :

- Fabricant 3 ans
