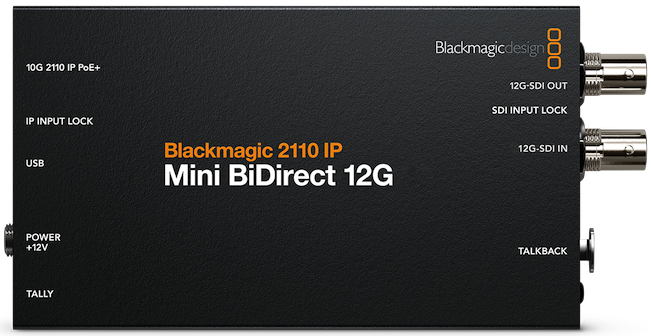

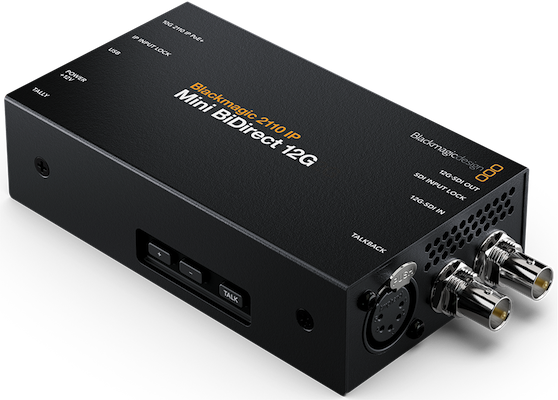

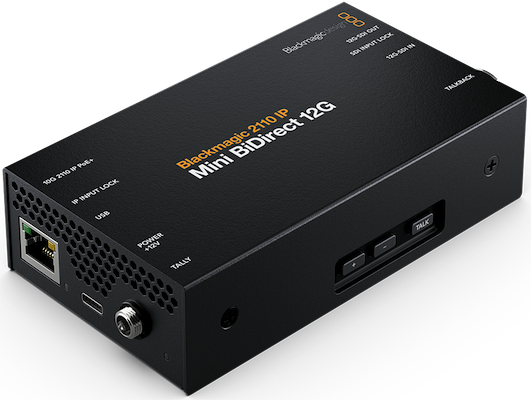

Le Blackmagic 2110 IP Mini BiDirect 12G vous permet de convertir des caméras de diffusion dotées de connexions SDI en systèmes vidéo IP SMPTE-2110. Sa connexion 12G-SDI prend en charge les normes SD, HD et Ultra HD jusqu'à 2160p60 et gère même le retour du programme SDI.

Le Blackmagic 2110 IP Mini BiDirect 12G dispose également d'une connexion casque XLR 5 broches pour le réseau d'ordre avec contrôle du volume d'ordre et d'un bouton Appuyer pour parler. Il se connecte et s'alimente à partir d'Ethernet 10G ou de l'alimentation CC incluse


Caractéristiques techniques détaillées

Connexions

- Entrées vidéo SDI :1
- Sorties vidéo SDI : 1
- Débits SDI : 270Mb, 1.5G, 3G, 6G, 12G.
- Entrées/sorties vidéo SMPTE ST-2110 IP : 1 x 10G Ethernet
- Entrées audio analogiques : 1 x connecteur XLR 5 broches pour le Talkback.
- Sorties audio analogiques : 1 x connecteur XLR 5 broches pour le Talkback.
- Entrées audio SDI : 16 canaux incorporés.
- Sorties audio SDI : 16 canaux incorporés avec sortie SDI en transparence.
- Entrées audio SMPTE ST-2110 IP : 16 canaux incorporés dans le signal vidéo ST-2110 IP via 10G Ethernet.
- Sorties audio SMPTE ST-2110 IP : 16 canaux incorporés dans le signal vidéo ST-2110 IP via 10G Ethernet.
- Prise en charge de multiples débits de données : Détection automatique de SD, HD, 2K, Ultra HD et 4K.
- Synchronisation : Oui
- Ethernet : 1 x 10Gb/s (RJ45) qui supporte 10/100/1000/10G BASE-T pour les entrées/sorties vidéo SMPTE-2110 IP, la configuration et les mlses à jour de programme interne.
- Interface pour l'ordinateur : 1 x USB-C 3.1 Gen 1 pour la configuration et les mlses à jour de programme interne.

Normes vidéo SDI

Normes vidéo SD :

- 525i59.94 NTSC, 625i50 PAL.

Normes vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.

Normes vidéo 2K :

- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI.
- 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.

Normes vidéo 4K :

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI et 4Kp60 DCI.

- Conformité aux normes SDI
- Prise en charge de multiples débits de données : Les connexions vidéo SDI sont commutables entre SD/HD/2K/UHD et 4K DCI.
- Précision des couleurs SDI : 4:2:2
- Espace colorimétrique SDI : YUV
- Commutation automatique SDI : Détecte automatiquement SD, HD, 2K DCI, Ultra HD et 4K DCI. Les niveaux A et B sont automatiquement détectés sur l'entrée 3G‑SDI et sélectionnables par l'utilisateur sur la sortie 3G‑SDI.

Conformité à la video IP

SMPTE 2110‑20 (Video sans compression) :

- IGMP v2

SMPTE 2110‑21 (Façonnage du trafic) :

- Expéditeur : étroit
- Récepteur : étroit, large synchrone, asynchrone

SMPTE 2110‑30 (PCM) :

- Niveau de conformité audio : niveau C

SMPTE 2110‑40 (Données auxiliaires) :

- Accès complet à l’ensemble du flux de données auxiliaires SMPTE.
- Comprend RP 188/SMPTE 12M-2, sous-titres codés et métadonnées statiques HDR.

Protocole PTP :

- IEEE 1588‑2008 (PTP v2)
- ST 2059‑1
- ST 2059‑2

NMOS IS‑04 (Découverte et inscription) :

- v1.3.2
- Peer‑to-peer via mDNS/DNS‑SD

NMOS IS‑05 (Gestion des connexions) :

- v1.1.2

NMOS BCP‑002‑01 :

- Regroupement naturel

NMOS BCP‑004‑01 :

- Capacités du récepteur

Codec :

- Codec Blackmagic IP10 utilisé lors de la conversion des débits 12G-SDI en vidéo IP 10G 2110.

Indicateurs LED

- 1 x voyant LED de verrouillage d'entrée IP
- 1 x voyant LED de verrouillage d'entrée SDI
- 1 x voyant LED Tally

Contrôle

- Commandes du bouton Talkback pour augmenter le volume, diminuer le volume et Push to Talk.

Réseau d'ordres et Tally

- Réseau d'ordres : Connexion casque XLR 5 broches pour le réseau d'ordres sur les canaux 15/16 dans les vidéos SDI et 2110 IP.
- Voyant tally en direct : Voyant tally en direct

Systèmes d'exploitation

- Mac 13.0 Ventura,
- Mac 14.0 Sonoma ou version ultérieure.
- Windows 10 et 11.

Alimentation requise

- Alimentation : alimentation universelle externe + 12 V CC avec prise jack cylindrique verrouillable de 5,5 mm et adaptateurs de prise internationaux pour la plupart des pays.
- 1 x connecteur Ethernet RJ45 pour alimenter depuis des alimentations PoE++.
- Plage de tension opérationnelle : 12 - 16 V
- Consommation d'énergie : 18W

Caractéristiques physiques

- Dimensions : 146 x 74 x 34 mm
- Poids : 295 g

Spécifications environnementales

- Température d'utilisation : 5° jusqu'à 40° C
- Température de stockage : -20° jusqu'à 45° C
- Humidité relative : 0% jusqu'à 90% en absence de condensation

Contenu du produit

- Blackmagic 2110 IP Mini BiDirect 12G
- Pack de bienvenue avec un QR code pour télécharger le logiciel
- Garantie : Garantie fabricant limitée à 12 mois
