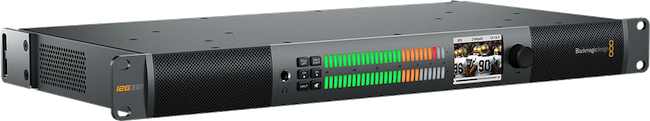

Blackmagic Audio Monitor 12G

Rack 1U d'écoute audio pour productions live, idéal avec mélangeurs ATEM - HDL-AUDMON1RU12G
1 068,75 € HT (1 282,50 € TTC)
au lieu de 1 125,00 € HT (1 350,00 € TTC)


Le Blackmagic Audio Monitor 12G offre un monitoring de qualité dans un boîtier d’une unité de rack. Il dispose de deux caissons de grave, d’enceintes larges bandes et d'un amplificateur de classe D ultra puissant. Cette solution de monitoring audio et vidéo dispose d'une entrée 12G-SDI de pointe, mais aussi d'entrées audio analogique symétrique XLR, numérique symétrique AES/EBU et HiFi grand public.

L'élégant panneau avant est équipé d'indicateurs de niveaux audio multicolores, d'un écran LCD pour le monitoring des sources vidéo et d'une sortie HDMI 2.0 pour contrôler les signaux Ultra HD sur grand écran.


Monitoring où bon vous semble

Il n'a jamais été aussi facile de faire du monitoring audio et vidéo de qualité. Installez le Blackmagic Audio Monitor 12G dans des racks broadcast pour effectuer du monitoring de signaux audio provenant d’enregistreurs, de serveurs vidéo et de matériels de diffusion.

Les deux entrées SDI stéréo peuvent commuter par simple pression d'un bouton, cette solution est donc parfaite pour contrôler les pistes en langue étrangère. Sa taille compacte en fait un outil idéal pour l’utiliser dans des stations portatives et des cars régie où l’espace est restreint. De plus, il peut également être utilisé dans des studios de postproduction qui doivent utiliser des signaux audio de très grande qualité.


Un son puissant dans un format réduit

Le Blackmagic Audio Monitor 12G a été conçu à l'aide d'une technologie d'analyse audio de pointe afin de créer une courbe de réponse en fréquence étendue et plate qui offre des aigus clairs et des graves profonds et puissants.

Vous obtenez ainsi un son exceptionnel, des voix d'une extrême clarté et vous conservez tous les effets présents sur les pistes audio. Le Blackmagic Audio Monitor 12G diffuse de l’audio puissant dans des environnements bruyants, tels que dans les salles comportant de nombreux appareils dotés de ventilateurs.


Outils de mesure précis

Les deux grands indicateurs de niveaux audio situés sur le panneau avant sont dotés de LED de couleurs. Vous pouvez choisir entre vumètre, PPM et Loudness mais aussi entre les échelles EBU ou BBC. Les nombreux segments correspondant aux niveaux audio permettent de contrôler une plage dynamique étendue, allant de -45 à +3 décibels, de -12 à +12 décibels ou de 0 à 7 décibels en fonction de l’échelle que vous utilisez.

Vous pouvez également mesurer le Loudness à l'aide de l’échelle LKFS (Loudness, K‑weighted, Full Scale), qui normalise les niveaux audio pour la diffusion télévisée. Les indicateurs de niveaux audio sont lumineux et sont donc extrêmement faciles à lire dans n’importe quel environnement.


Technologie 12G-SDI de pointe

Le Blackmagic Audio Monitor 12G prend en charge tous les formats vidéo SD, HD et Ultra HD répandus. Son entrée 12G‑SDI et sa sortie HDMI 2.0 supportent également le monitoring Ultra HD haute résolution.

La technologie 12G‑SDI est 48 fois plus rapide que le HD-SDI standard, vous pouvez ainsi travailler à des résolutions et à des fréquences d’images pouvant atteindre 2160p60 sur un seul câble ! Vous pouvez branchez le Blackmagic Audio Monitor 12G à un téléviseur ou à un projecteur Ultra HD via la sortie HDMI. De plus, grâce à l’entrée 12G‑SDI, il est possible de visualiser chacun des 16 canaux audio.


Spécifications techniques détaillées

Connexions

- Entrées vidéo SDI: 1
- Sorties vidéo SDI: 1 sortie en boucle
- Débits SDI: 270Mb, 1.5G, 3G, 6G, 12G
- Sorties vidéo HDMI: 1
- Prise en charge de multiples débits de données: Les connexions SDI et HDMI sont commutables entre la SD, la HD et l’Ultra HD
- Boucle vidéo SDI: 1 x SD, HD, 3G‑SDI, 6G‑SDI et 12G‑SDI 10 bits re-synchronisé
- Entrées audio analogique: 2 x XLR; 2 x RCA HiFi
- Sorties audio analogique: 1 x prise pour casque de 6,5 mm
- Entrées audio numérique: 1 x XLR
- Haut-parleur intégré: Stéréo avec crossover 2 voies et subwoofers stéréo indépendants
- Entrées audio AES/EBU: 2 canaux audio symétriques AES/EBU 110Ω via XLR
- Entrées audio SDI: 16 canaux intégrés en SD, HD et Ultra HD 4K
- Sorties audio SDI16 canaux intégrés en boucle
- Sorties audio HDMI: 8 canaux intégrés en SD, HD et 4K
- Ethernet: 1Gb/sec pour les mises à jour du firmware et la configuration
- Interface de l'ordinateur: USB-C pour les mises à jour du firmware et la configuration
- Outils de mesure: 2 x vumètres à 27 LED RVB, PPM ou Loudness
- Modes: Interface comprenant des boutons pour sélectionner les entrées, les canaux, les canaux audio indépendants gauche et droit, couper le son, et contrôler le volume à l'aide de la molette.

Normes

Normes vidéo SD:

- 525i59.94 NTSC
- 625i50 PAL

Normes vidéo HD:

- 720p50, 720p59.94, 720p60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
- 1080i50, 1080i59.94, 1080i60

Normes vidéo 2K:

- 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
- 2K 23.98PsF, 2K 24PsF, 2K 25PsF

Normes vidéo Ultra HD:

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Normes vidéo 4K:

- 4KDCIp23.98, 4KDCIp24, 4KDCIp25, 4KDCIp29.97, 4KDCIp30, 4KDCIp50, 4KDCIp59.94, 4KDCIp60

Conformité aux normes SDI:

- SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M
- SMPTE 424M, SMPTE 425M de niveau A et B
- SMPTE 2081-1, SMPTE 2081‑10, SMPTE 2082-1 et SMPTE 2082‑10

- Commutation automatique SDI: Sélection automatique entre la SD, la HD, le 3G‑SDI de niveau A et B , le 6G‑SDI et le 12G‑SDI
- Echantillonnage audio: 96 kHz en 24 bits
- Echantillonnage vidéo: 4:2:2 et 4:4:4

Audio Meter Ballistics

- 54 segments LED RVB permettant la sélection de l’outil de mesure dont VU, PPM, EBU, PPM BBC ou Loudness
- Comprend des échelles interchangeables

Contrôle

- Panneau de contrôle intégré: Écran de 2,2 pouces permettant de visualiser l’entrée vidéo, le standard vidéo et l’entrée audio sélectionnée

Logiciel

- Mise à jour de programme interne: via logiciel de mise à jour connexion USB ou Ethernet

Systèmes d'exploitation

- macOS 10.13 High Sierra ou supérieur
- macOS 10.14 Mojave ou supérieur
- Windows 8.1 ou Windows 10

Affichage

- Ecran: écran couleur LCD 2,2"
- Résolution d'affichage: 320 x 240
- Affichage relatif à l'entrée: Vidéo SDI, format, type d'audio et canaux audio

Alimentation

- Alimentation: 1 x AC 100 - 240V interne
- Consommation: 55 watts

Spécifications complémentaires

- Dimensions: 44 mm (hauteur) x 482 mm (longueur) x 245 mm (profondeur)
- Température de fonctionnement: 0° jusqu'à 40°C
- Température de stockage: -20° jusqu'à 45°C
- Humidité relative: 0% jusqu'à 90% en l'absence de condensation
- Garantie de 12 mois par le fabricant

Contenu du produit

- Blackmagic Audio Monitor 12G
- Autocollants PPM et Loudness
- Logiciel et manuel sur carte SD
