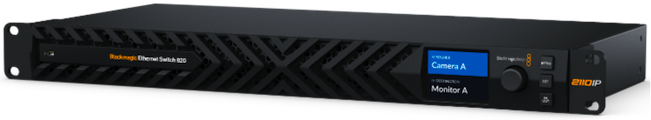

Blackmagic Ethernet Switch 820P

Les Blackmagic Ethernet Switch sont les premiers commutateurs Ethernet conçus pour l’industrie de la télévision et du cinéma ! lls offrent des performances de pointe avec une faible latence, et toutes les connexions sont à l’arrière, pour un câblage plus organisé, discret et sécurisé. Il y a deux modèles et tous deux disposent de ports Ethernet 10G et 100G.

Le Blackmagic Ethernet Switch 820 dispose de 8 connexions Ethernet 100G avec refroidissement avant-arrière de type data center et routage SMPTE-2110 de base. Vous bénéficiez ainsi de solutions faciles à utiliser avec les fonctionnalités requises pour la télévision.

Conçus par les diffuseurs pour les diffuseurs

Les modèles Blackmagic Ethernet Switch ont été conçus spécifiquement pour l’industrie télévisuelle. Toutes les connexions réseau se trouvent à l’arrière, du même côté que les ports de votre équipement broadcast, ce qui vous permet de regrouper les câbles. Les deux modèles présentent des designs très différents. Le Blackmagic Ethernet Switch 360P inclut un panneau avant qui ressemble à celui d’une grille de commutation vidéo classique.

Le Blackmagic Ethernet Switch 820 adopte un design plus performant, avec un refroidissement professionnel avant-arrière, 6 ventilateurs pour la redondance, deux alimentations redondantes et un contrôle de commutation simple. Ce fonctionnement silencieux est particulièrement important lorsque vous travaillez à proximité d’équipements, comme dans des cars régie, ou avec des mini racks.

Comprend un port de contrôle NMOS SMPTE-2110 dédié

Le Blackmagic Ethernet Switch 820 dispose également d’une connexion Ethernet de contrôle NMOS dédiée. Ce port de contrôle dédié garantit que le trafic de gestion NMOS reste séparé de vos données vidéo et audio, afin que le contrôle ne concurrence jamais la bande passante, assurant ainsi une commutation à faible latence sur votre réseau vidéo IP SMPTE-2110.

Le contrôle NMOS est important dans les systèmes SMPTE-2110, car il fournit une méthode normalisée pour détecter, enregistrer et gérer tous les appareils vidéo IP de votre réseau. Lorsqu’un nouvel équipement SMPTE-2110 est connecté, le NMOS permet au commutateur de l’identifier et de le rendre disponible pour le routage, éliminant le besoin de réglages manuels. L’installation est donc simple et ne nécessite aucune connaissance informatique.

Deux ports Ethernet PTP pour des horloges PTP redondantes

Le Blackmagic Ethernet Switch 820 inclut 2 entrées d’horloge PTP redondantes. Les ports PTP redondants vous permettent de maintenir une synchronisation précise sur tous les équipements connectés au commutateur. Le PTP garantit que tous les équipements SMPTE-2110 partagent une référence temporelle précise, ce qui est essentiel pour synchroniser les flux vidéo, audio et de données. Si l’horloge PTP tombe en panne, le second port maintient le signal de synchronisation. C’est essentiel en production live, où la moindre perte momentanée de synchronisation peut provoquer des problèmes à l’antenne.

Les ports PTP redondants vous permettent également de connecter deux horloges grandmaster distinctes, afin que votre réseau SMPTE-2110 reste parfaitement synchronisé en cas de panne d’équipement, de défaillance d’un câble ou lorsque vous devez effectuer une opération de maintenance.

Spécifications techniques détaillées

Connexions

- Ports Ethernet 100G : 8 x connecteurs QSFP28 100Gb/s.

- Ports Ethernet 10G : 2 x connecteurs RJ-45 10Gb/s.

- Port de Contrôle : 1 x connecteur RJ-45 1Gb.

- Port de Gestion : 1 x connecteur RJ-45 1Gb pour la configuration et les mises à jour du firmware.

- Port d'horloge : 2 x connecteurs RJ-45 1Gb redondants pour l'horloge PTP 2110.

- Puissance : 2 entrées d’alimentation C14 IEC.

Conformité à la video IP

Protocole PTP :

- IEEE 1588-2008 (PTP v2)

- ST 2059‑1

- ST 2059‑2

Découverte et enregistrement NMOS IS‑04 :

- v1.3.2

- Peer‑to‑peer via mDNS/DNS‑SD

- Gestion des connexions NMOS IS‑05 : v1.1.2

- NMOS BCP‑002‑01 : Groupement naturel

- NMOS BCP‑004‑01 : Capacités du récepteur

Affichages

- Écran du panneau avant : Écran LCD intégré de 2,2” pour le monitoring vidéo, audio, de la norme vidéo et du timecode, et les paramètres du menu. Utilisez la molette pour naviguer entre toutes les entrées disponibles et le moniteur sur le panneau avant.

- 2110 IP Monitor Out Sender : Affiche le nom personnalisé du commutateur Ethernet, la vitesse de liaison et le graphique de transfert de données en direct pour chaque port.

- 2110 IP Monitor Out Standards : 1080p50, 1080p59.94, 1080p60.

Contrôle

Panneau de contrôle intégré :

- Écran couleur de 2,2 pouces, panneau de contrôle avec 3 boutons et une molette pour les réglages source et destination et les paramètres du menu.

Systèmes d'exploitation

- Mac 15.0 Sequoia,

- Mac 26.0 Tahoe ou version ultérieure.

- Windows 10, 64 bits

- Windows 11

Alimentation requise

- Alimentation : 1 x AC 100 - 240V 50/60Hz interne avec prise secteur IEC C14.

- Entrée d'alimentation : 2 x prises C14 IEC

Caractéristiques physiques

- Installation physique : 1 unité de rack

- Dimensions : 482,6 mm x 216 mm x 44,2 mm

- Poids : 2,92 Kg

Spécifications environnementales

- Température d'utilisation : 5° à 40° C

- Température de stockage : ‑20° à 45° C

- Humidité relative : 0% à 90% sans condensation

Contenu du produit :

- Blackmagic Ethernet Switch 820P

- Pack de bienvenue avec un QR code pour télécharger le logiciel

- Garantie : Garantie fabricant limitée à 12 mois.
