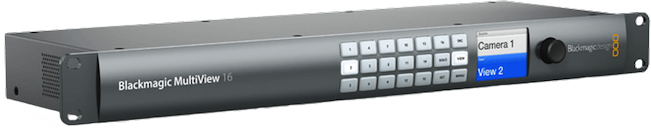

Blackmagic MultiView 16

Mosaique d'images de 16 sources vidéo indépendantes SD/HD/Ultra HD sur un seul moniteur - HDL-MULTIP6G/16
1268,1 € 1 409,00 € H.T

Blackmagic MultiView 16 est la première solution multivue au monde qui opère en Ultra HD native sur des moniteurs Ultra HD ou de simples téléviseurs et permet d’obtenir une image deux fois plus nette, même si vous n'utilisez pas encore l'Ultra HD au sein de votre studio. Vous pouvez à présent connecter jusqu'à 16 sources SD, HD et Ultra HD SDI sur un seul écran de monitoring ! Blackmagic MultiView 16 vous permet de sélectionner entre 4, 9 ou 16 fenêtres. Chaque entrée comprend un synchroniseur d'image complet qui vous permet de connecter simultanément n'importe quelle combinaison de sources SD, HD et Ultra HD SDI.


Un monitoring d'une incroyable netteté

Les téléviseurs Ultra HD sont désormais accessibles au grand public, vous pouvez donc utiliser la haute résolution de ces écrans pour installer un monitoring multivue de grande qualité à moindre coût. Imaginez un studio muni de téléviseurs grand écran permettant d'effectuer un monitoring de chaque fenêtre en haute résolution ! Cela équivaut à deux fois la résolution d'une solution multivue standard ! Blackmagic MultiView 16 offre un maximum de flexibilité et permet de choisir entre un découpage 2x2 pour afficher simultanément 4 sources, un découpage 3x3 pour 9 sources ou un découpage 4x4 pour 16 sources, le tout à partir du panneau avant. Chacune des entrées peut représenter n'importe quelle combinaison de signaux SD, HD et Ultra HD en même temps. Vous êtes désormais en mesure de visualiser 16 moniteurs broadcast indépendants sur le même écran.


Utilisation en studio ou en direct

Le monitoring multivue est idéal que vous travailliez au sein d’une grande régie qui génère de nombreux signaux d'entrée ou dans des espaces restreints qui ne permettent pas d’avoir plusieurs moniteurs. Blackmagic MultiView 16 peut être utilisé pour la production en direct sur le plateau, en régie, dans un studio de post-production et bien plus encore ! Grâce à Blackmagic MultiView 16, dites adieu aux nombreux moniteurs et aux dizaines de câbles pour visualiser toutes vos sources vidéo. Il suffit simplement de brancher vos caméras, magnétoscopes, mélangeurs, grilles de commutation et flux aux connexions SDI pour visualiser toutes vos réalisations sur un seul moniteur Ultra HD avec une clarté et des détails hors du commun.


Utilisez des moniteurs HD ou Ultra HD

MultiView 16 prend en charge les écrans HD standard ainsi que les derniers écrans Ultra HD, vous bénéficiez ainsi d'une compatibilité maximale avec votre équipement HD tout en ayant le choix d'utiliser un moniteur Ultra HD pour obtenir une netteté hors pair. Chaque fenêtre offre quatre fois plus de pixels, permettant à votre vidéo d’avoir le meilleur piqué possible. Le moniteur Ultra HD et le découpage 2x2 pour afficher 4 fenêtres offre une HD pleine résolution de 1920 x 1080 pour chaque fenêtre. Même lorsque vous choisissez un découpage 4x4 pour afficher 16 fenêtres, chacune d'entre elles affichera 960 x 540 pixels ! Vous bénéficiez de sorties 6G-SDI et HDMI permettant une connexion directe à des télévisions, projecteurs vidéo et moniteurs broadcast.


Connexions 6G-SDI multi-débit

MultiView 16 comprend seize entrées 6G-SDI multi-débit avec sorties en boucle indépendantes compatibles avec tous vos équipements SD, HD et Ultra HD. Peu importe la norme vidéo fonctionnant sur les connexions, chaque fenêtre d'entrée fait office de moniteur vidéo indépendant. Vous pouvez donc connecter simultanément jusqu'à 16 normes vidéo différentes ! Toutes les entrées comportent une synchronisation automatique, ce qui vous donne la possibilité de combiner des sources SD, HD et Ultra HD non synchronisées ! L'entrée de référence vous permet de connecter le Blackmagic MultiView 16 à d'autres équipements de studio.


Contrôle externe de type "grille de commutation"

MultiView 16 intègre Ethernet qui prend en charge le protocole Blackmagic Videohub, offrant ainsi une entière compatibilité avec le logiciel Videohub et les panneaux de contrôle matériel externes. Cela permet le routage de n'importe quelle entrée vers la fenêtre de monitoring de votre choix. En cas d'accès limité au panneau avant, le Blackmagic MultiView 16 peut également être contrôlé via l'utilitaire inclus à partir d'un ordinateur Mac ou Windows, offrant ainsi une possibilité d’effectuer des modifications rapides à distance des paramètres. Il est également possible d'ajouter des libellés sur l'écran et d'autres paramètres, le tout à distance.


Informations techniques détaillées

Connexions

- Entrée vidéo SDI: 16 x SD-SDI, HD-SDI et 6G-SDI 10 bits
- Sortie vidéo en boucle SDI: 16 x SD-SDI, HD-SDI et 6G-SDI 10 bits
- Sorties Multi View: 4 x SDI plus 1 x HDMI (2 x HD, 2 x 6G-SDI, 1 x HDMI), peuvent être utilisées simultanément
- Sorties Vidéo SDI Multi View: 2 x HD-SDI 10 bits, 2 x 6G-SDI 10 bits
- Sorties Vidéo HDMI Multi View: 1 x connecteur HDMI de type A. La sortie prend en charge l'EDID du moniteur
- Entrée de référence: Synchronisation Black burst et Tri-level pour la SD, HD et le 4K
- Prise en charge de multiples débits de données: Détection automatique de SD, HD ou 6G-SDI. Visualisation simultanée de vidéo 4K, HD et SD
- Mises à jour: USB ou Ethernet
- Contrôle: 16 boutons pour un contrôle local du MultiView 16. 5 boutons et une molette de défilement pour le contrôle de l'écran LCD ou connecteur Ethernet RJ45
- Configuration: Via l'écran LCD situé sur le panneau avant ou utilisez un connecteur Ethernet RJ45 ou USB 2.0 pour les mises à jour du firmware et la configuration de l'adresse IP
- Contrôle RS-422: 1 x entrée pour la configuration des dispositions
- Synchronisation: Sur toutes les sorties SDI, commutation automatique entre la vidéo définition standard, haute définition et 6G-SDI

Standards vidéo

Support formats SD:

- 625/25 PAL, 525/29.97 NTSC

Support formats HD:

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Support formats 2K:

- 2048x1080p23.98, 2048x1080p24, 2048x1080p25, 2048x1080PsF23.98, 2048x1080PsF24, 2048x1080PsF25

Support formats 4K:

- 3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30, 4096x2160p24

- Conformité aux normes SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-A, SMPTE 425M-B, ITU-R BT.656 et ITU-R BT.601
- Débits vidéo SDI: Les entrées vidéo SDI sont commutables entre la définition standard, la haute définition et le 4K. La SDI commute entre la SDI définition standard 270 Mb/s, la HD-SDI 1.5 Gb/s, la 3G-SDI et la 6G-SDI
- Échantillonnage vidéo SDI: 4:2:2 et 4:4:4
- Échantillonnage audio SDI: Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits
- Précision des couleurs SDI: 4:2:2 et 4:4:4 10 bits
- Espace colorimétrique SDI: YUV ou RGB pour les entrées, YUV pour les sorties
- Commutation automatique SDI: Sélection automatique entre la SD-SDI, HD-SDI et 6G-SDI sur chaque entrée afin que chaque entrée puisse prendre en charge une norme de télévision différente
- Prise en charge des métadonnées SDI: Identification de charge utile vidéo définie dans la norme SMPTE 352M

Affichage

- Écran LCD intégré de 1.5” pour les menus de configuration

Logiciel

- Contrôle par logiciel: Les paramètres du MultiView 16 sont conservés et restaurés instantanément lors de la mise en marche

Alimentation requise

- Protection contre les coupures de courant: Les paramètres du MultiView 16 sont conservés et restaurés instantanément lors de la mise en marche
- Alimentation: Câble IEC requis. Entrée AC 90 - 240V

Caractéristiques Physiques

- Dimensions: 482 mm (longueur) x 153,4 mm (largeur) x 44,2 mm (hauteur)
- Poids: 2,3 Kg

Caractéristiques d'environnement

- Température d'utilisation: 0° à 40° C (32° à 104° F)
- Température de stockage: -20° à 45° C (-4° à 113° F)
- Humidité relative: 0% à 90% sans condensation

Garantie

- Garantie fabricant limitée à 12 mois
