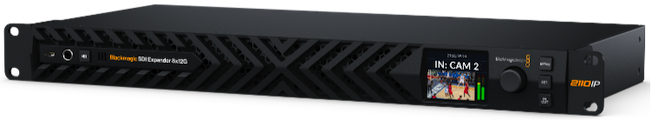

Blackmagic SDI Expander 8x12G

Le Blackmagic SDI Expander 8x12G convertit dans les deux directions en même temps ! Il convertit 8 canaux 12G-SDI indépendants en SMPTE-2110, tout en convertissant simultanément un autre ensemble de 8 canaux SMPTE-2110 en 12G-SDI. Cela représente 16 canaux de conversion sur une seule unité de rack ! Les connexions SMPTE-2110 utilisent deux ports Ethernet 100G pour une redondance SMPTE-2022-7 complète. Il comprend aussi un port Ethernet de contrôle NMOS indépendant et deux alimentations AC redondantes pour une opération broadcast fiable.

Informations techniques détaillées

Connexions

- Réseau 100G 2110 IP : 2 x connexions QSFP28 100G. Supporte l’exportation redondante ST 2022-7 des flux IP via deux réseaux 2110.

- Émetteurs et récepteurs par paire 100G : 8 x Ultra HD ou HD.

- Contrôle de réseau 1G : 1 port RJ45 1G pour le contrôle NMOS, la configuration et les mises à jour logicielles.

- Entrées vidéo SDI : 8

- Sorties vidéo SDI : 8

- Débits SDI : 1.5G, 3G, 6G, 12G

- Entrées audio SDI : 16 canaux d’audio intégré sur les entrées SDI.

- Sorties audio SDI : 16 canaux d’audio intégré sur les sorties SDI.

- Entrées audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 100G.

- Sorties audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 100G.

- Sorties audio analogiques : 1 x jack de 6,35 mm pour casque.

- Interface pour l'ordinateur : 1 x USB-C pour l'utilitaire de configuration et les mises à jour logicielles.

- Puissance : 2 x Entrées d'alimentation IEC C14.

Normes

Normes vidéo HD :

- 720p50, 720p59.94, 720p60

- 1080i50, 1080i59.94, 1080i60

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

- 1080PsF25, 1080PsF29.97, 1080PsF30

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

- Conformité SMPTE : SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2022-7, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2084, SMPTE 2108‑1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.

- Échantillonnage vidéo : 4:2:2

- Précision des couleurs : 10 bits.

- Espace colorimétrique SDI : Rec. 709, Rec. 2020

- Commutation automatique SDI : Détection automatique de la HD et Ultra HD. Les niveaux A et B sont automatiquement détectés sur l’entrée 3G-SDI et sélectionnables sur la sortie 3G-SDI.

Conformité à la video IP

SMPTE 2110-20 (Vidéo non compressée) :

- IGMP v2

SMPTE 2110-21 (Mise en forme du trafic) :

- Emetteur : Étroit

- Recepteur : Étroit, large, synchrone, asynchrone

SMPTE 2110-30 (PCM) :

- Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Ancillary Data) :

- Accès complet au flux de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage et les métadonnées statiques HDR.

Codec :

- Codec Blackmagic IP10 optionnel pour la vidéo IP 2160p59.94 et 2160p60 (format 2110).

Protocole PTP :

- IEEE 1588-2008 (PTP v2)

- ST 2059-1

- ST 2059-2

Découverte et enregistrement NMOS IS‑04 :

- v1.3.2

- Peer-to-peer via mDNS/DNS-SD

Gestion des connexions NMOS IS‑05 :

- v1.1.2

NMOS BCP-002-01 :

- Regroupement naturel

NMOS BCP-004-01 :

- Capacités du récepteur

Audio

- Haut-parleur du panneau avant avec bouton de contrôle du haut-parleur et prise pour casque de 6,35 mm.

Affichage

- Écran LCD intégré de 2,2 pouces pour le monitoring vidéo, audio, de la norme vidéo et du timecode, et les paramètres du menu. Utilisez la molette pour naviguer entre toutes les entrées disponibles et le moniteur sur le panneau avant.

Contrôle

- Panneau de contrôle intégré : Écran couleur de 2,2 pouces, panneau de contrôle avec 3 boutons et une molette pour les réglages source et destination et les paramètres du menu.

- Contrôle externe : Ethernet RJ-45 et USB-C.

Systèmes d'exploitation

- Mac 15.0 Sequoia,

- Mac 26.0 Tahoe ou version ultérieure.

- Windows 11.

Alimentation requise

Alimentation :

- 2 alimentations internes 100-240 V CA 50/60 Hz.

- Entrée d'alimentation : 2 x prises IEC C14.

Caractéristiques physiques

- Installation physique : 1 unité de rack

- Dimensions : 482,6 x 227 x 44,2 mm

Spécifications environnementales

- Température d'utilisation : 0° à 40° C

- Température de stockage : -20° à 60° C

- Humidité relative : 0% to 90% sans condensation

Contenu du produit :

- Blackmagic SDI Expander 8x12G

- Pack de bienvenue avec un QR code pour télécharger le logiciel

- Garantie fabricant limitée à 1 an
