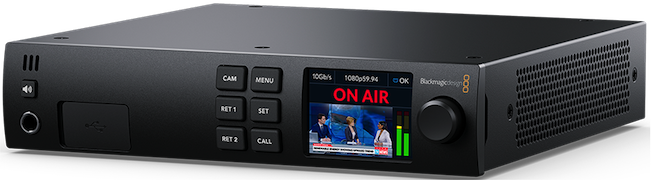

Blackmagic Studio Converter

Gestion de la Studio Caméra 4K Pro via Ethernet 10G (flux programme, timecode, référence, tally, réseau d'ordres) - CINSTUDMFT/H/SC
789,00 € HT (946,80 € TTC)

Grâce à l’Ethernet 10G sur le Blackmagic Studio Converter et la Blackmagic Studio Camera 4K Pro, vous pouvez connecter tous les signaux des caméras à l’aide d’une seule connexion Ethernet 10G. Ainsi, le flux de la caméra, le retour programme, le timecode, la référence, le tally, le réseau d’ordres et le contrôle sont acheminés par un seul câble.

Vous disposez des mêmes avantages qu’avec la fibre SMPTE. Toutefois, le câble Ethernet 10G en cuivre est bien meilleur marché. Le Blackmagic Studio Converter permet de séparer les connexions vidéo, audio et réseau d’ordres dans le studio. Comme le câble Ethernet permet d’alimenter la caméra, vous n’avez même pas besoin de source d’alimentation près de la caméra.


Caractéristiques techniques détaillées

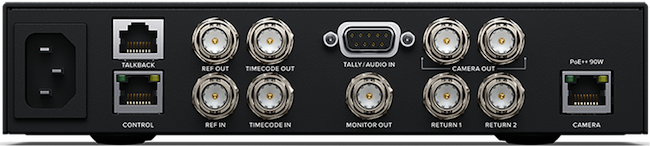

Connexions

- Entrées vidéo SDI : 2
- Sorties vidéo SDI : 2
- Sorties de monitoring SDI : 1
- Débits SDI : 1.5G, 3G, 6G, 12G
- Haut-parleur intégré : Mono
- Entrées audio analogique : 2 entrées analogiques pour les canaux audio du programme supportées via un connecteur à 9 broches.
- Sorties audio analogique : Jack de 6,35 mm pour casque.

Entrée audio SDI :

- Retour 1 avec 2 canaux d’audio du programme intégrés en 1.5G/3G/6G/12G-SDI.
- 4 canaux de réseau d’ordres sur 13, 14, 15 et 16.
- Retour 2 avec 2 canaux d’audio intégrés en 1.5G/3G/6G/12G-SDI.

Sortie audio SDI :

- 2 canaux d’audio du programme intégrés en 1.5G/3G/6G/12G-SDI.
- 4 canaux de réseau d’ordres sur 13, 14, 15 et 16.

Connexions timecode : 1 x entrée BNC, 1 x sortie BNC.

Connexions de référence :

- 1 x entrée BNC, 1 x sortie BNC.
- Tri-Sync ou Black Burst.

Réseau d'ordres :

- Canaux SDI 13 et 14 pour le réseau d’ordres dédié aux ingénieurs.
- Canaux SDI 15 et 16 pour le réseau d’ordres dédié à la production.
- Connecteur de réseau d’ordres RJ-45 pour les systèmes de réseau d’ordres analogiques externes.

- Écran : LCD de 2,2"

Ethernet :

- 1 x connecteur caméra RJ-45 10Gb/s PoE pour un workflow de type fibre SMPTE via un câble réseau Cat 6A.
- 1 x 1Gb/s pour le contrôle externe et les mises à jour logicielles.

- Interface pour l'ordinateur : 1 x USB-C.

Normes

Normes vidéo HD :

- 1080p23.98, 1080p24, 1080p25, 1080p29.97
- 1080p30, 1080p50, 1080p59.94, 1080p60
- 1080i50, 1080i59.94, 1080i60

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

- Conformité aux normes SDI : SMPTE 292M, SMPTE 372M, SMPTE 424M, SMPTE 425M niveau A et B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 et SMPTE 2082-10.
- Échantillonnage audio : Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
- Échantillonnage vidéo : 4:2:2
- Précision des couleurs : 10 bits
- Espace colorimétrique : REC 709, REC 2020.
- Prise en charge de multiples débits de données : Le SDI commute entre le HD, le 3G-SDI, le 6G-SDI et le 12G-SDI.

Contrôle

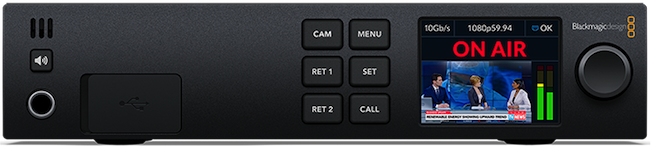

- Panneau de contrôle intégré : 7 boutons avec molette et écran couleur 2,2 pouces pour le contrôle des menus et des paramètres.
- Contrôle externe : Ethernet 1Gb/s RJ-45.

Logiciel

- Logiciel inclus : Utilitaire Camera pour les mises à jour logicielles.

Systèmes d'exploitation

- Mac 10.15 Catalina
- Mac 11.1 Big Sur ou une version ultérieure.
- Windows 10 en 64 bits.

Alimentation requise

- Alimentation : Entrée AC 100 - 240V
- Alimentation : 1 x 100 - 240V AC interne, 50/60Hz.
- Consommation d'énergie : 40 W max plus consommation d’énergie de la caméra.

Accessoires en option

- Blackmagic Universal Rack Shelf
- Blackmagic Studio Camera 4K Pro

Caractéristiques physiques

- Dimensions : 210 x 44,2 x 226,8 mm
- Poids : 1,44 Kg

Spécifications environnementales

- Température d'utilisation : 0° à 45° C
- Température de stockage : -20° à 45° C
- Humidité relative : 0% à 90% sans condensation

Contenu du produit

- Blackmagic Studio Converter

Garantie

- Garantie fabricant limitée à 1 an.
