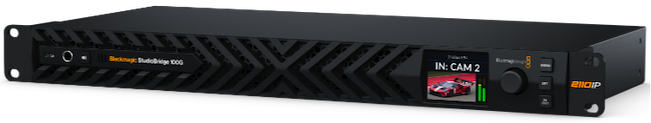

Blackmagic StudioBridge 100G

Le Blackmagic StudioBridge 100G relie une connexion SMPTE-2110 Ethernet 100G à un système broadcast redondant à deux liaisons Ethernet 100G. Il comprend aussi deux connexions de caméra Ethernet 100G, qui peuvent être combinées si la bande passante totale n’excède pas 100 Gb/s ! Cela vous permet de connecter deux caméras, telles que la URSA Cine 12K 100G, à un système broadcast redondant. Il inclut également un canal Ethernet 10G séparé pour les accessoires, un port de contrôle NMOS et deux alimentations redondantes.

Informations techniques détaillées

Connexions

- Réseau 100G 2110 IP : 2 x connexions QSFP28 100G. Prend en charge la diffusion redondante des flux IP (ST 2022-7) sur les deux connexions réseau « 100G 2110 IP Video ».

- Caméras IP 2110 100G : 2 x connexions QSFP28 100G

- Émetteurs et récepteurs par paire 100G : 1 x 100G URSA Ciné ou 2 x URSA Ciné Immersive / URSA Immersive.

- Réseau 10G 2110 IP : 2 x connexions 10G (RJ45) et 2 x connexions SFP+ (optiques).

- Émetteurs et récepteurs par paire 100G : 8 x Ultra HD ou HD.

- Contrôle de réseau 1G : 1 port RJ45 1G pour le contrôle NMOS, la configuration et les mises à jour logicielles.

- Entrées audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 100G et Ethernet 10G.

- Sorties audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 100G et Ethernet 10G.

- Prise en charge de multiples débits de données : Détection automatique des formats HD, Ultra HD et 4K.

- Interface pour l'ordinateur : 1 x USB-C pour l'utilitaire de configuration et les mises à jour logicielles.

- Puissance : 2 x Entrées d'alimentation IEC C14.

Normes

Normes vidéo HD :

- 720p50, 720p59.94, 720p60

- 1080i50, 1080i59.94, 1080i60

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

- 1080PsF25, 1080PsF29.97, 1080PsF30

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Normes vidéo 8K :

- 8160 x 7200 x 2 stereo immersive

- Conformité SMPTE : SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7

- Échantillonnage vidéo : 4:2:2

- Précision des couleurs : 10 bits.

- Espace colorimétrique SDI : Rec. 709, Rec. 2020

- Commutation automatique SDI : Détection automatique de la HD et de l'Ultra HD.

Conformité à la video IP

SMPTE 2110-20 (Vidéo non compressée) :

- IGMP v2

SMPTE 2110-21 (Mise en forme du trafic) :

- Emetteur : Étroit

- Recepteur : Étroit, large, synchrone, asynchrone

SMPTE 2110-30 (PCM) :

- Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Ancillary Data) :

- Accès complet au flux de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage et les métadonnées statiques HDR.

Codec :

- Codec Blackmagic IP10 optionnel pour la vidéo IP 2160p59.94 et 2160p60 (format 2110).

Protocole PTP :

- IEEE 1588-2008 (PTP v2)

- ST 2059-1

- ST 2059-2

Découverte et enregistrement NMOS IS‑04 :

- v1.3.2

- Peer-to-peer via mDNS/DNS-SD

Gestion des connexions NMOS IS‑05 :

- v1.1.2

NMOS BCP-002-01 :

- Regroupement naturel

NMOS BCP-004-01 :

- Capacités du récepteur

Affichage

- Écran LCD intégré de 2,2 pouces pour le monitoring vidéo, audio, de la norme vidéo et du timecode, et les paramètres du menu. Utilisez la molette pour naviguer entre toutes les entrées disponibles et le moniteur sur le panneau avant.

Contrôle

- Panneau de contrôle intégré : Écran couleur de 2,2 pouces, panneau de contrôle avec 3 boutons et une molette pour les réglages source et destination et les paramètres du menu.

- Contrôle externe : Ethernet RJ-45 et USB-C.

Systèmes d'exploitation

- Mac 15.0 Sequoia,

- Mac 26.0 Tahoe ou version ultérieure.

- Windows 11.

Alimentation requise

Alimentation :

- 2 alimentations internes 100-240 V CA 50/60 Hz.

- Entrée d'alimentation : 2 x prises IEC C14.

Caractéristiques physiques

- Installation physique : 1 unité de rack

- Dimensions : 482,6 x 227 x 44,2 mm

Spécifications environnementales

- Température d'utilisation : 0° à 40° C

- Température de stockage : -20° à 60° C

- Humidité relative : 0% to 90% sans condensation

Contenu du produit :

- Blackmagic StudioBridge 100G

- Pack de bienvenue avec un QR code pour télécharger le logiciel

- Garantie fabricant limitée à 1 an
