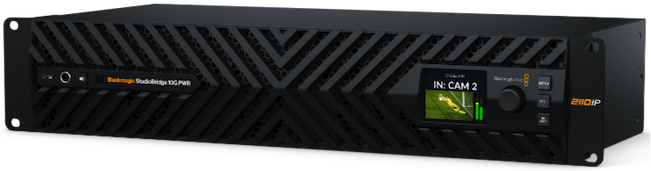

Blackmagic StudioBridge 10G PWR

Le Blackmagic StudioBridge 10G PWR est une solution abordable pour relier des connexions SMPTE-2110 Ethernet 10G à liaison unique à des systèmes redondants basés sur Ethernet 100G. Il convertit et combine 8 canaux d’Ethernet 10G en une paire redondante de connexions Ethernet 100G. Vous pouvez ainsi brancher 8 appareils Ultra HD Ethernet 10G séparés. Comme chaque port Ethernet 10G offre une alimentation PoE++ de 90W, vous pouvez alimenter des équipements, tels que des convertisseurs et des caméras, directement depuis leur connexion Ethernet.

Informations techniques détaillées

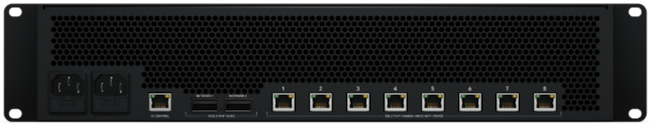

Connexions

- Réseau 100G 2110 IP : 2 x connexions QSFP28 100G. Supporte l’exportation redondante ST 2022-7 des flux IP via deux réseaux 2110.

- Réseau 10G 2110 IP : 8 x connexions 10G (RJ45) PoE++.

- Émetteurs et récepteurs par paire 100G : 8 x Ultra HD ou HD.

- Contrôle de réseau 1G : 1 port RJ45 1G pour le contrôle NMOS, la configuration et les mises à jour logicielles.

- Entrées audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 100G et Ethernet 10G.

- Sorties audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 100G et Ethernet 10G.

- Prise en charge de multiples débits de données : Détection automatique de la HD et Ultra HD.

- Interface pour l'ordinateur : 1 x USB-C pour l'utilitaire de configuration et les mises à jour logicielles.

- Puissance : 2 x Entrées d'alimentation IEC C14.

Normes

Normes vidéo HD :

- 720p50, 720p59.94, 720p60

- 1080i50, 1080i59.94, 1080i60

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

- 1080PsF25, 1080PsF29.97, 1080PsF30

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

- Conformité SMPTE : SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7

- Échantillonnage vidéo : 4:2:2

- Précision des couleurs : 10 bits.

- Espace colorimétrique SDI : Rec. 709, Rec. 2020

- Commutation automatique SDI : Détection automatique de la HD et de l'Ultra HD.

Conformité à la video IP

SMPTE 2110-20 (Vidéo non compressée) :

- IGMP v2

SMPTE 2110-21 (Mise en forme du trafic) :

- Emetteur : Étroit

- Recepteur : Étroit, large, synchrone, asynchrone

SMPTE 2110-30 (PCM) :

- Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Ancillary Data) :

- Accès complet au flux de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage et les métadonnées statiques HDR.

Codec :

- Codec Blackmagic IP10 optionnel pour la vidéo IP 2160p59.94 et 2160p60 (format 2110).

Protocole PTP :

- IEEE 1588-2008 (PTP v2)

- ST 2059-1

- ST 2059-2

Découverte et enregistrement NMOS IS‑04 :

- v1.3.2

- Peer-to-peer via mDNS/DNS-SD

Gestion des connexions NMOS IS‑05 :

- v1.1.2

NMOS BCP-002-01 :

- Regroupement naturel

NMOS BCP-004-01 :

- Capacités du récepteur

Affichage

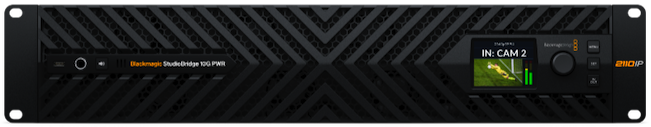

- Écran LCD intégré de 2,2 pouces pour le monitoring vidéo, audio, de la norme vidéo et du timecode, et les paramètres du menu. Utilisez la molette pour naviguer entre toutes les entrées disponibles et le moniteur sur le panneau avant.

Contrôle

- Panneau de contrôle intégré : Écran couleur de 2,2 pouces, panneau de contrôle avec 3 boutons et une molette pour les réglages source et destination et les paramètres du menu.

- Contrôle externe : Ethernet RJ-45 et USB-C.

Systèmes d'exploitation

- Mac 15.0 Sequoia,

- Mac 26.0 Tahoe ou version ultérieure.

- Windows 11.

Alimentation requise

Alimentation :

- 2 alimentations internes 100-240 V CA 50/60 Hz.

- Entrée d'alimentation : 2 x prises IEC C14.

Caractéristiques physiques

- Installation physique : 2 unités de rack

- Dimensions : 482,6 x 220 x 88,4 mm

Spécifications environnementales

- Température d'utilisation : 0° à 40° C

- Température de stockage : -20° à 60° C

- Humidité relative : 0% to 90% sans condensation

Contenu du produit :

- Blackmagic StudioBridge 10G PWR

- Pack de bienvenue avec un QR code pour télécharger le logiciel

- Garantie fabricant limitée à 1 an
