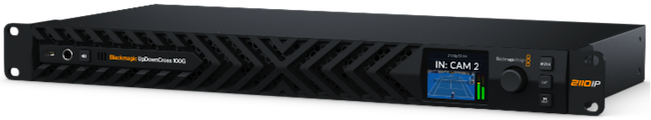

Blackmagic UpDownCross 100G

Le Blackmagic UpDownCross 100G est un puissant convertisseur de normes à 8 canaux doté de connexions SMPTE-2110 natives via l’Ethernet 100G. Il convertit jusqu’à 8 canaux de vidéo SD, HD et Ultra HD vers n’importe quelle autre norme simultanément. Son design de 1U professionnel comprend un refroidissement avant-arrière très silencieux. Il inclut aussi l’Ethernet 100G redondant pour une conformité SMPTE-2022-7 complète, deux alimentations AC redondantes et un port de contrôle NMOS indépendant pour une connexion à des réseaux de contrôle.

Informations techniques détaillées

Connexions

- Réseau 100G 2110 IP : 2 x connexions QSFP28 100G. Prend en charge la diffusion redondante de flux IP (ST 2022-7) sur deux réseaux 2110.

- Émetteurs et récepteurs par caméra 100G : 8 x Ultra HD ou HD.

- Contrôle de réseau 1G : 1 port RJ45 1G pour le contrôle NMOS, la configuration et les mises à jour logicielles.

- Entrées audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 10G.

- Sorties audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 10G.

- Sorties audio analogiques : 1 x jack de 6,35 mm pour casque.

- Interface pour l'ordinateur : 1 x USB-C pour l'utilitaire de configuration et les mises à jour logicielles.

- Puissance : 2 x Entrées d'alimentation IEC C14.

Normes

Normes vidéo HD :

- 720p50, 720p59.94, 720p60

- 1080i50, 1080i59.94, 1080i60

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

- Conformité SMPTE : SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7

- Échantillonnage vidéo : 4:2:2

- Précision des couleurs : 10 bits.

- Espace colorimétrique SDI : Rec. 709, Rec. 2020

Conformité à la video IP

SMPTE 2110-20 (Vidéo non compressée) :

- IGMP v2

SMPTE 2110-21 (Mise en forme du trafic) :

- Emetteur : Étroit

- Recepteur : Étroit, large, synchrone, asynchrone

SMPTE 2110-30 (PCM) :

- Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Ancillary Data) :

- Accès complet au flux de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage et les métadonnées statiques HDR.

Codec :

- Codec Blackmagic IP10 optionnel pour la vidéo IP 2160p59.94 et 2160p60 (format 2110).

Protocole PTP :

- IEEE 1588-2008 (PTP v2)

- ST 2059-1

- ST 2059-2

Découverte et enregistrement NMOS IS‑04 :

- v1.3.2

- Peer-to-peer via mDNS/DNS-SD

Gestion des connexions NMOS IS‑05 :

- v1.1.2

NMOS BCP-002-01 :

- Regroupement naturel

NMOS BCP-004-01 :

- Capacités du récepteur

Audio

- Ecouteurs : Sorties casque du panneau avant moniteur actif.

- Haut-parleur intégré : Sorties haut-parleur mono du panneau avant moniteur actif.

- Contrôles audio : Fonctionnement du bouton du panneau avant : une simple pression active momentanément le haut-parleur, une double pression l’allume/l’éteint, et une pression maintenue permet de contrôler le volume à l’aide de la molette.

Affichage

- Écran LCD intégré de 2,2 pouces pour le monitoring vidéo, audio, de la norme vidéo et du timecode, et les paramètres du menu. Utilisez la molette pour naviguer entre toutes les entrées disponibles et le moniteur sur le panneau avant.

Contrôle

- Panneau de contrôle intégré : Écran couleur de 2,2 pouces, panneau de contrôle avec 3 boutons et une molette pour les réglages source et destination et les paramètres du menu.

- Contrôle externe : Ethernet RJ-45 et USB-C.

Systèmes d'exploitation

- Mac 15.0 Sequoia,

- Mac 26.0 Tahoe ou version ultérieure.

- Windows 11.

Alimentation requise

Alimentation :

- 2 alimentations internes 100-240 V CA 50/60 Hz.

- Entrée d'alimentation : 2 x prises IEC C14.

Caractéristiques physiques

- Installation physique : 1 unité de rack

- Dimensions : 482,6 x 227 x 44,2 mm

Spécifications environnementales

- Température d'utilisation : 0° à 40° C

- Température de stockage : -20° à 60° C

- Humidité relative : 0% to 90% sans condensation

Contenu du produit :

- Blackmagic UpDownCross 100G

- Pack de bienvenue avec un QR code pour télécharger le logiciel

- Garantie fabricant limitée à 1 an
