Routeurs-Switchers
Blackmagic Videohub Mini 4x2 12G
Grille de commutation compacte avec 10 entrées/sorties 12-SDI - VHUBSMTG12G0402

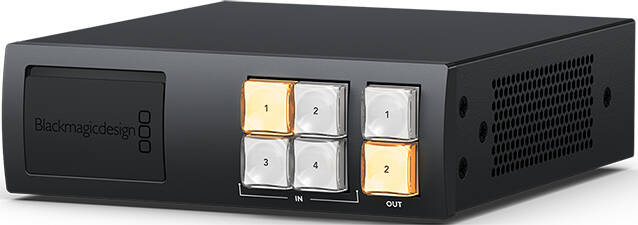

Le Blackmagic Videohub Mini 4x2 12G est un routeur vidéo compact sans latence prenant en charge simultanément toutes les combinaisons de SD, HD et Ultra HD. Il dispose de 4 entrées et 2 sorties 12G-SDI dans un format compact d'un tiers de rack.

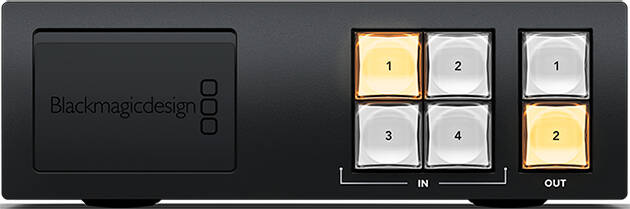

Son panneau de contrôle en façade permet d'acheminer rapidement une connexion vidéo et inclut même une connexion 12G-SDI de secours pour le raccordement d'équipements externes et la sortie vidéo USB-C de la webcam. Il intègre également la resynchronisation SDI, un contrôle Ethernet externe et prend en charge toutes les normes vidéo SDI jusqu'à 2160p60.
Caractéristiques techniques détaillées

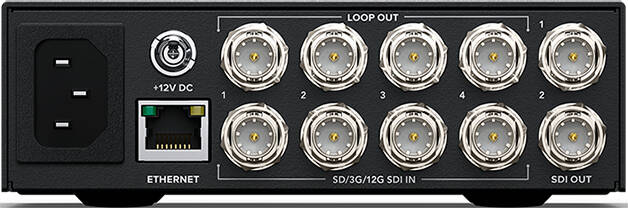

Connexions
- Nombre d'entrées vidéo : 4 (L'entrée du panneau avant remplace l'entrée arrière 4).
- Nombre de sorties vidéo : 2
- Débits SDI : 270Mb, 1.5G, 3G, 6G, 12G
- Synchronisation des entrées vidéo : Sur les 4 entrées pour une commutation propre.
- Synchronisation SDI : Sur toutes les sorties SDI.
- Entrée de référence : aucune
- Sortie de référence : aucune
- Sortie Webcam : USB-C
- Ethernet : Supporte le 10/100/1000 BASE-T.
- Interface pour l'ordinateur : 1 port USB Type-C 3.1 Gen 1 pour la sortie webcam, les mises à jour logicielles et la connexion à l'utilitaire de configuration Videohub.
Normes
Normes vidéo SD :
- 525i59.94 NTSC, 625i50 PAL
Normes vidéo HD :
- 720p50, 720p59.94, 720p60
- 1080 50i, 1080 59.94i, 1080 60i
- 1080 23.98PsF, 1080 24PsF, 1080 25PsF, 1080 29.97PsF, 1080 30PsF
- 1080 23.98p, 1080 24p, 1080 25p, 1080 29.97p, 1080 30p, 1080p47.95, 1080p48, 1080 50p, 1080 59.94p, 1080 60p
Normes vidéo 2K :
- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI.
- 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.
Normes vidéo Ultra HD :
- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.
Normes vidéo 4K :
- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI.
Conformité SDI :
- SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M de niveau A et B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 et ITU‑R BT.601.
- Échantillonnage audio SDI : Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
- Échantillonnage vidéo SDI : YUV 4:2:2 et RVB 4:4:4
- Précision des couleurs SDI : RVB 4:4:4 10 et 12 bits pour tous les modes HD et 2K, jusqu’à 2160p30 pour les modes Ultra HD et jusqu’à 4Kp30 DCI pour les modes 4K. YUV 4:2:2 10 bits pour tous les modes.
- Espace colorimétrique SDI : REC 601, REC 709, REC 2020
- Commutation automatique SDI : Sélection automatique entre le 270Mb SD-SDI, 1.5G HD-SDI, 3G niveau A et niveau B HD-SDI, 6G HD-SDI, 12G-SDI sur chaque entrée afin que chaque entrée puisse prendre en charge une norme de télévision différente.
- Prise en charge des métadonnées SDI : Identification de charge utile vidéo définie dans la norme SMPTE 352M.
Contrôle
- Panneau de contrôle intégré : 6 boutons
Panneau de contrôle externe :
- Inclut le panneau de contrôle logiciel Blackmagic Videohub pour Mac et Windows.
- Supporte les panneaux hardware Videohub Master Control Pro et Videohub Smart Control Pro.
- Inclut le SDK Blackmagic Videohub et le protocole Ethernet Videohub Control Protocol.
- Connexion pour le panneau de contrôle : Ethernet
Logiciel
- Contrôle logiciel : Contrôle de la grille de commutation inclus gratuitement pour Windows™ et Mac™.
- Mise à jour du logiciel interne : Via l’application de mise à jour fournie.
Systèmes d'exploitation
- Mac 14.0 Sonoma,
- Mac 15.0 Sequoia ou une version ultérieure.
- Windows 10, 64 bits,
- Windows 11
Alimentation requise
- Alimentation : 1 x 100 - 240V AC interne, 50/60Hz. Câble IEC requis.
- 1 entrée 12 V CC avec protection contre l'inversion de polarité.
- Consommation d'énergie : 17 W max
Caractéristiques physiques
- Dimensions : 46,3 mm (hauteur) x 140 mm (longueur) x 173,3 mm (profondeur)
- Poids : 0,920 Kg
Spécifications environnementales
- Température d'utilisation : 0° jusqu'à 40°C
- Température de stockage : -20° jusqu'à 60°C
- Humidité relative : 0% jusqu'à 90% en l'absence de condensation
Contenu du produit
- Blackmagic Videohub Mini 4x2 12G
- Pack de bienvenue avec un QR code pour télécharger le logiciel.
- Garantie fabricant limitée à 1 an.
