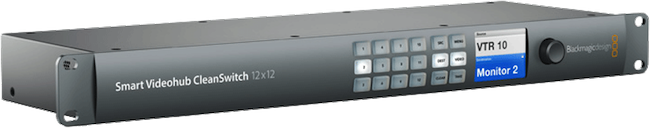

BMD Smart Videohub CleanSwitch 12x12

Grille de commutation 6G-SDI avec synchroniseurs d'images sur toutes les entrées - VHUBSMTCS6G1212
1236,63 € 1 374,03 € H.T

Lorsque vous souhaitez obtenir une commutation impeccable entre les sources vidéo sur un moniteur ou directement à l'antenne, il vous faut des signaux synchronisés. Lorsque qu’une bonne synchronisation des signaux entre les sources est délicate, le Smart Videohub CleanSwitch 12 x 12 est la solution idéale car il synchronise toutes les entrées offrant ainsi des flux propres à chaque fois ! Smart Videohub CleanSwitch 12 x 12 dispose des mêmes fonctionnalités de pointe que le Smart Videohub 12 x 12, mais offre en outre la synchronisation sur chaque entrée. La grille synchronise donc chaque signal pour permettre une commutation impeccable entre les points de croisement. Les sources ayant la même fréquence d'images mais dont la résolution est différente peuvent également être acheminées directement à l'antenne. Vous obtiendrez ainsi des coupes fluides entres vos signaux. À l'instar des modèles Smart Videohub, vous pouvez contrôler le Smart Videohub CleanSwitch directement à partir du panneau avant ou à distance via Ethernet à l'aide du logiciel Videohub Control Panel installé sur un Mac ou PC.


Parfait pour une utilisation portable

Le Smart Videohub est parfait pour la diffusion, la postproduction ou la production en direct ! Grâce à sa taille super compacte, le Smart Videohub est la solution idéale pour une utilisation dans les systèmes de diffusion ou les mini-racks portables lors de la production en direct où les caméras, mélangeurs, enregistreurs et moniteurs sont tous connectés au Smart Videohub. Le câblage compliqué est de l'histoire ancienne car vous pouvez à présent tout connecter à la grille de commutation et changer ensuite de connexions au fur et mesure de vos travaux sans devoir reconnecter un seul câble.


Design compact

Le design élégant du Smart Videohub en aluminium usiné comporte un nouveau contrôle innovant de monitoring vidéo. Vous pouvez à présent router de la vidéo visuellement grâce à l'écran intégré qui affiche de façon simultanée, la vidéo en direct, les labels représentant les connexions de point de croisement ainsi que les formats de télévision. Faites votre sélection avec la molette ou commutez de la vidéo à l'aide des boutons situés sur le panneau avant. Vous avez le choix entre trois fabuleux modèles ! Les Smart Videohub 12 x 12, 20 x 20 et 40 x 40 disposent d'un nouveau panneau de contrôle exceptionnel, d'une alimentation intégrée, d'un contrôle réseau et de connexions 6G-SDI, le tout dans un design compact. Vous pouvez même configurer tous les paramètres IP sur l'avant de l'unité sans ordinateur.


Visual Routing

Passez vos vidéos en revue en un éclair ! Le contrôle par molette super rapide du Smart Videohub vous permet de faire défiler les points de connexion de votre grille tout en affichant la vidéo en direct ainsi que les labels à l'écran personnalisés. Grâce un défilement par ordre alphabétique, il est très facile de trouver le point de connexion que vous recherchez. La molette de contrôle et la représentation visuelle du routage sur l’écran vous permettent un routage des plus rapides ! Imaginez pouvoir faire défiler vos connexions vidéo en direct sur l'écran LCD. Les labels à l'écran prennent en charge l'unicode, ils peuvent donc être saisis dans différentes langues telles que le chinois, japonais, russe, allemand, français et espagnol. À titre d’exemple, si vos labels sont en japonais sur le panneau avant, ils le seront également sur le panneau de contrôle du logiciel.


Monitoring vidéo intégré

Vous pouvez à présent contrôler toutes les vidéos en direct connectées à votre Videohub. L'écran LCD intégré vous permet de visualiser votre vidéo dans pratiquement n'importe quel format TV. Vous n'avez donc pas besoin d'un moniteur externe car le moniteur fait partie intégrante du panneau avant de votre grille de commutation. Vous pouvez visualiser n'importe quelle source ou destination et vérifier que les entrées vidéo désirées sont envoyées vers les sorties appropriées. Le monitoring intégré est la solution parfaite lorsque l'espace est restreint, par exemple dans les mini-racks ou les cars régie.


6G-SDI multi-débits

Tous les modèles Smart Videohub sont dotés de connexions 6G-SDI pour une prise en charge de la vidéo Ultra HD à fréquence d'image standard. Toutefois, ils sont également compatibles avec tout votre matériel SD et HD-SDI. Vous obtenez la qualité irréprochable des connexions vidéo SDI, la flexibilité de travailler au format télévision désiré, ainsi qu'un échantillonnage couleur 4:2:2 ou 4:4:4. Même si vous n’êtes pas encore passé au format Ultra HD, vous pouvez travailler en SD et HD et vous serez prêt pour l'Ultra HD lorsque vous en aurez besoin.


Prise en charge de tous les formats vidéo simultanément

Le Smart Videohub est doté de la technologie multi-format qui vous permet de connecter du matériel SD, HD et Ultra HD simultanément sur la même grille. Les produits SDI de Blackmagic Design détecteront automatiquement lorsqu'un changement de format vidéo SDI se produit et basculeront directement entre les standards. Cela vous permet de travailler aux formats SD NTSC et PAL, HD 720 et 1080 et même Ultra HD 2160 à n'importe quelle fréquence d'image, le tout en même temps sur la même grille de commutation.


Contrôle logiciel externe

Si vous souhaitez contrôler votre Smart Videohub dans n'importe quel lieu, le logiciel de contrôle Videohub pour Mac et Windows inclus gratuitement est la solution idéale. Le logiciel de contrôle Videohub possède une interface élégante munie de fabuleux boutons icônes. Lorsqu'elle est utilisée sur un nouveau PC à écran tactile, vous avez un remarquable panneau de contrôle XY grand écran entre les mains ! Vous pouvez même télécharger le nouveau panneau de contrôle logiciel pour l'iPad® d'Apple, qui est un moyen fantastique et peu onéreux d'obtenir un panneau à écran tactile pour votre grille. Ce dernier peut s’acquérir gratuitement sur l'App Store !


Caractéristiques techniques détaillées

Connexions

- Nombre d'entrées vidéo: 12 x SD-SDI, HD-SDI et 6G-SDI 10 bits
- Nombre de sorties vidéo: 12 x SD-SDI, HD-SDI et 6G-SDI 10 bits
- Entrée de référence: Synchronisation Black burst et Tri-level pour la SD, HD et le 4K
- Prise en charge de multiples débits de données: Détection automatique de SD, HD ou 6G-SDI. Routage simultané de vidéo 4K, HD, SD et DVB-ASI
- Mises à jour: Au choix via Interface USB 2.0 grande vitesse (480Mb/s) ou via Ethernet
- Contrôle de la grille de commutation: 12 boutons pour un contrôle local du Videohub. 6 boutons et une molette de défilement pour le contrôle de l'écran LCD ou connecteur Ethernet RJ45
- Configuration de la grille de commutation: Via l'écran LCD situé sur le panneau avant ou le connecteur Ethernet RJ45. USB uniquement pour les mises à jour du firmware et la configuration de l'adresse IP
- Contrôle de la grille de commutation RS-422: 1 x entrée pour le contrôle de la commutation entre les points de connexion de la grille
- Resynchronisation: Sur toutes les sorties SDI, commutation automatique entre la vidéo définition standard, haute définition et 6G-SDI

Normes

Prise en charge du format SD:

- 625/25 PAL
- 525/29.97 NTSC et 525/23.98 NTSC

Prise en charge du format HD:

- 720p50, 720p59.94, 720p60
- 1080 50i, 1080 59.94i, 1080 60i
- 1080 23.98PsF, 1080 24PsF, 1080 25PsF, 1080 29.97PsF, 1080 30PsF
- 1080 23.98p, 1080 24p, 1080 25p, 1080 29.97p, 1080 30p, 1080 50p, 1080 59.94p, 1080 60p

Prise en charge du format 2K

- 2048x1080p23.98, 2048x1080p24, 2048x1080p25, 2048x1080PsF23.98, 2048x1080PsF24, 2048x1080PsF25

Prise en charge du format 4K

- 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p60
- 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29.97, 4096 x 2160p30

Conformité SDI:

- SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M
- SMPTE 425M de niveau B, SMPTE 425M de niveau A, ITU-R BT.656 et ITU-R BT.601

Débit vidéo SDI:

- Les entrées vidéo SDI sont commutables entre la définition standard, la haute définition et 4K
- Le SDI commute entre le SDI définition standard 270 Mb/s, le HD-SDI 1.5 Gb/s, le 3G-SDI et le 6G-SDI

- Echantillonnage vidéo SDI: 4:2:2 et 4:4:4
- Précision couleur: 10 bits
- Échantillonnage audio SDI: Standard de télévision de 48kHz et 24 bits
- Précision de couleurs SDI: 4:2:2 et 4:4:4 10 bits
- Espace colorimétrique SDI: YUV ou RVB
- Commutation automatique SDI: Sélection automatique entre le SD-SDI, HD-SDI, 6G-SDI et DVB-ASI sur chaque entrée afin que chaque entrée puisse prendre en charge une norme de télévision différente
- Prise en charge de métadonnées SDI: Support des données auxiliaires telles que définies par la norme SMPTE 352M

Logiciel

- Logiciel de contrôle: Logiciel de contrôle du routeur fourni gratuitement pour Windows™ et Mac OS X™
- Mise à jour du logiciel interne: Via l’application de mise à jour fournie

Systèmes d'exploitation

- Mac OS X 10.9 Mavericks, Mac OS X 10.10 Yosemite ou version plus récente
- Windows 7 ou Windows 8.

Affichages

- Affichages: Écran LCD intégré pour la vidéo et les menus de configuration

Alimentation requise

- Protection en cas de coupure d’alimentation: Les connexions du routeur sont sauvegardées et restaurées instantanément à la remise sous tension
- Source d’alimentation: Câbles IEC requis. Entrée AC de 90 - 240V

Installation physique

- 1 unité de rack. Profondeur de moins de 6 pouces

Caractéristiques physiques

- Dimensions: 482 x 160 x 44 mm (long x prof x haut)
- Poids: 1,88 Kg

Caractéristiques d'environnement

- Température de fonctionnement: 0° jusqu'à 40°C
- Température de stockage: -20° jusqu'à 45°C
- Humidité relative: 0% jusqu'à 90% en l'absence de condensation

Contenu de l'emballage

- Smart Videohub CleanSwitch 12x12
- Logiciel pour carte SD

Garantie

- Garantie de 12 mois par le fabricant
