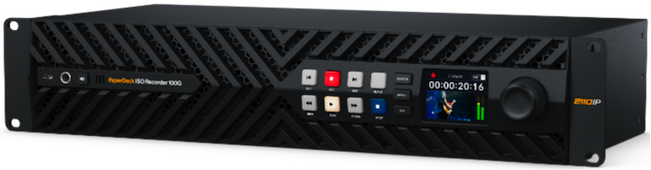

HyperDeck ISO Recorder 100G

L’HyperDeck ISO Recorder 100G a été conçu pour la production en direct, car il enregistre 8 caméras simultanément. Enregistrez pour un montage ultérieur, ou bénéficiez du replay en direct avec DaVinci Resolve ! Les fichiers sont enregistrés au format ProRes de qualité broadcast directement sur le stockage en réseau pour de très longues durées d’enregistrement. Comme il se connecte via l’Ethernet 100G SMPTE-2110, les 8 canaux vidéo sont acheminés sur une seule connexion. Vous pouvez aussi ajouter un Blackmagic SDI Expander 8x12G pour le 12G-SDI et lire les 8 canaux, ce qui est idéal pour les tests.

Spécifications techniques détaillées

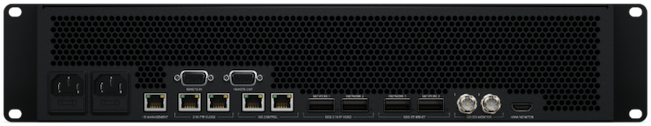

Connexions

- Réseau Ethernet 100G 2110 IP : 2 x connexions QSFP28 100G. Supporte l’exportation redondante ST 2022-7 des flux IP via deux réseaux 2110.

- Émetteurs et récepteurs par paire de 100G : 8 x Ultra HD ou 8 HD.

- Ethernet 100G : 2 x connexions QSFP8 100G

- Contrôle réseau Ethernet 10G : 2 x ports RJ45 10G pour le contrôle NMOS.

- Réseau de référence : 2 x ports RJ45 pour l’horloge PTP 2110.

- Gestion 1G : 1 x port RJ45. Supporte le 10/100/1000 BASE-T pour l’utilitaire HyperDeck Setup et les mises à jour logicielles.

- Sorties de monitoring SDI : 2

- Sorties de monitoring HDMI : 1

- Débits SDI : 1.5G, 3G, 6G, 12G.

- Sorties audio analogiques : 1 x jack de 6,35 mm pour casque.

- Entrées audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 100G.

- Sorties audio IP SMPTE ST‑2110 : 16 canaux d’audio intégré sur chaque flux vidéo IP 2110 via Ethernet 100G.

- Sorties audio SDI : 16 canaux audio intégrés.

- Sorties audio HDMI : 8 canaux audio intégrés.

- Interface pour l'ordinateur : 1 x USB-C pour l’utilitaire HyperDeck Setup et les mises à jour logicielles.

- Alimentation : 2 x entrées d’alimentation C14 IEC.

Normes Vidéo

Normes vidéo HD :

- 720p50, 720p59.94, 720p60

- 1080i50, 1080i59.94, 1080i60

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD :

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Normes 4K DCI :

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI

Conformité SMPTE :

- SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022-7, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2084, SMPTE 2108‑1.

Formats HDMI pris en charge :

- 720p50, 720p59.94, 720p60

- 1080i50, 1080i59.94, 1080i60

- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

- Échantillonnage audio : Norme de télévision de 24 bits, fréquence d’échantillonnage de 48 kHz.

- Échantillonnage vidéo : 4:2:2 YUV

- Précision des couleurs : 10 bits

- Espace colorimétrique : Rec. 709 et Rec. 2020

Prise en charge HDR :

- Hybrid Log Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084.

Conformité à la video IP

SMPTE 2110-20 (Vidéo non compressée) :

- IGMP v2

SMPTE 2110-21 (Mise en forme du trafic) :

- Émetteur : Étroit

- Récepteur : Étroit, large synchrone, asynchrone

SMPTE 2110-30 (PCM) :

- Niveau de conformité audio : Niveau C

SMPTE 2110-40 (Ancillary Data) :

- Accès intégral à l’ensemble du stream de données auxiliaires SMPTE.

- Inclut RP 188/SMPTE 12M-2, le sous-titrage codé et les métadonnées statiques HDR.

Codec :

- Codec Blackmagic IP10 optionnel pour le 2160p59.94 et 2160p60 comme vidéo IP 2110.

Protocole PTP :

- IEEE 1588-2008 (PTP v2)

- ST 2059-1

- ST 2059-2

Découverte et enregistrement NMOS IS‑04 :

- v1.3.2

- Peer-to-peer via mDNS/DNS-SD

Gestion des connexions NMOS IS‑05 :

- v1.1.2

NMOS BCP-002-01 :

- Groupement naturel

NMOS BCP-004-01 :

- Capacités du récepteur

Audio

- Sortie Casque : Port casque du panneau avant achemine le monitoring actif.

- Haut-parleur intégré : Haut-parleur mono du panneau avant achemine le monitoring actif.

- Contrôles Audio : Fonctionnement du bouton du panneau avant : une simple pression active momentanément le haut-parleur, une double pression l’allume/l’éteint, et une pression maintenue permet de contrôler le volume à l’aide de la molette.

Traitement

- Encodeur ProRes : L’encodeur matériel intégré supporte jusqu’à 8 encodages ProRes Ultra HD simultanés en temps réel.

Supports

- Supports : Enregistre via Ethernet 100G sur le stockage en réseau.

Codecs pris en charge

- Codecs vidéo : ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime pour tous les formats jusqu’à 2160p60.

- Codecs audio :2 canaux AAC; 2, 4, 8 ou 16 canaux PCM.

Contrôle

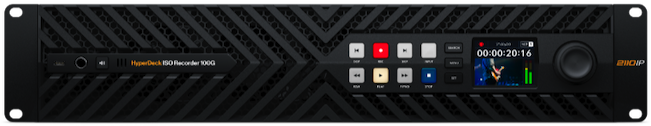

- Panneau de contrôle intégré : 16 boutons pour contrôler le transport et le périphérique avec la molette dotée d’un embrayage électronique, et écran couleur 2,2".

- Contrôle externe : Contrôle RS-422, démarrage et arrêt de l’enregistrement vidéo IP 2110 et timecode. Inclut le Blackmagic HyperDeck Ethernet Protocol. Supporte le Web Media Manager FTP et HTTP à distance.

Affichages

- Écran LCD intégré de 2,2" pour le monitoring vidéo, audio, de la norme vidéo et du timecode, et les paramètres du menu. Utilisez la molette pour naviguer entre toutes les entrées disponibles et le moniteur sur le panneau avant.

Logiciel

Logiciel inclus :

- Blackmagic OS

- Blackmagic HyperDeck Setup

- Mise à jour du logiciel interne : Chargement lors du démarrage ou via le Blackmagic HyperDeck Setup à l’aide du port USB.

Systèmes d'exploitation

- Mac 15.0 Sequoia,

- Mac 26.0 Tahoe ou version ultérieure.

- Windows 11.

Alimentation requise

- Alimentation : 2 x alimentations internes 100 ‑ 240V AC 50/60Hz.

- Entrée d'alimentation : 2 x prises C14 IEC.

Accessoires

Accessoires en option :

- HyperDeck Extreme Control

- Blackmagic Cloud Store Ultra

Caractéristiques physiques

- Installation physique : 2 unités de rack de hauteur

- Dimensions : 482,6 x 240 x 88,4 mm

Spécifications environnementales

- Température d'utilisation : 0° à 40° C

- Température de stockage : -20° à 45° C

- Humidité relative : 0% à 90% sans condensation

Contenu du produit :

- HyperDeck ISO Recorder 100G

- Pack de bienvenue avec un QR code pour télécharger le logiciel.

- Garantie fabricant limitée à 1 an.
