HyperDeck Studio HD Mini
Enregistreur 3G-SDI sur carte SD ou SSD via USB-C codecs ProRes, DNxHD et H.264 (bas et haut débits) - HYPERD/ST/DAHM
L’HyperDeck Studio enregistre des fichiers vidéo de qualité directement sur des cartes SD et des SSD. Les nouveaux modèles HyperDeck Studio offrent un design moderne, plus de codecs et un refroidissement plus silencieux. Tous les modèles supportent l’enregistrement en H.264, Apple ProRes et DNxHD ainsi que l’audio PCM et AAC.
Le modèle 4K prend aussi en charge les fichiers H.265. Une fois l’enregistrement terminé, installez les supports sur un ordinateur pour accéder aux fichiers avec votre logiciel vidéo préféré. Pour les enregistrements ISO, l’appareil offre des générateurs de référence et de timecode pour synchroniser les appareils. L’HyperDeck Studio est donc idéal pour la diffusion, la production en direct ou l’affichage numérique multi-écran.
Un enregistreur broadcast élégant
Les enregistreurs HyperDeck Studio ont été repensés et comprennent des dizaines de nouvelles fonctionnalités. Les modèles avancés intègrent des commandes broadcast sur le panneau avant et davantage de connexions à l’arrière. L’écran LCD supporte les modes clair et sombre, et les commandes de transport offrent un touché professionnel. Les modèles Pro comprennent une molette en métal usiné plus lourde et enrobée de caoutchouc pour une meilleure prise en main. La molette intègre aussi un embrayage actif, comme sur les enregistreurs broadcast traditionnels. Grâce aux deux logements, vous pourrez échanger les cartes sans interrompre l’enregistrement. Les modèles avancés disposent même d’une connexion pour casque et d’un haut-parleur à l’avant.

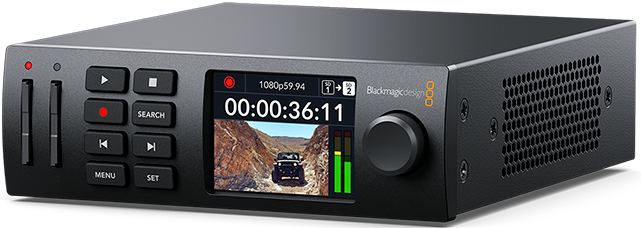

Un modèle exceptionnel
Le modèle le plus compact des HyperDeck Studio fait la même taille que le Teranex Mini. Sa conception modulaire permet d’utiliser un Teranex Mini Rack Shelf pour monter 3 HyperDeck Studio HD Mini sur un seul rack ou de les combiner avec d’autres produits tels que des mélangeurs, des convertisseurs ou des processeurs de streaming. Bien que petit, il possède de puissantes fonctionnalités comme une entrée et une sortie 3G-SDI, une sortie HDMI, deux logements pour carte SD, un générateur de synchro et de timecode intégré ainsi qu’une entrée d’alimentation AC et DC. Vous pouvez même le connecter à un ordinateur via USB, car l’HyperDeck Studio HD Mini fonctionne comme une webcam et vous permet d’utiliser votre logiciel vidéo préféré.

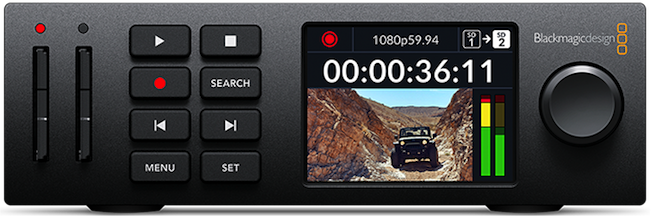

Écran d’état LCD lumineux
L'HyperDeck Studio comprend des commandes de transport standard, ainsi qu’une molette supportant le jog, le shuttle et le défilement. L'écran LCD compact affiche le timecode et les informations de transport, ainsi qu'une vignette de couleur représentant le clip en cours de lecture ou d'enregistrement. Il affiche également des informations relatives à chaque carte, notamment, le format, la fréquence d'images et les niveaux audio. L’écran LCD intègre le monitoring de la vidéo et les indicateurs audio, sélectionnables entre une balistique VU et PPM. Les commandes de transport et l'écran LCD intégré offrent un contrôle rapide et simple de l’appareil.
Commandes broadcast traditionnelles
L’HyperDeck Studio comprend un panneau de contrôle broadcast traditionnel très efficace. Il suffit d’appuyer sur le bouton Record pour enregistrer instantanément l’entrée vidéo sur un fichier. Vous pouvez aussi changer le format d’enregistrement dans le menu. Vous disposez de commandes de transport pour la lecture, le rembobinage, l’avance rapide, le clip précédent et le clip suivant. Les modèles Pro intègrent une molette en métal usiné qui supporte le shuttle, le jog et le défilement pour trouver rapidement des clips. Les boutons sélectionnés sur le panneau avant sont acheminés à la sortie RS-422 pour contrôler en boucle plusieurs HyperDeck. Les modèles Plus et Pro comprennent un haut-parleur et une prise pour casque pour le monitoring audio.
Supporte les cartes SD, les cartes UHS-II et les SSD
Tous les modèles HyperDeck Studio supportent l’enregistrement sur les cartes SD et UHS-II, vous n’avez donc pas besoin de supports onéreux. Les modèles Pro comprennent également deux logements SSD pour utiliser deux types de supports différents. Les cartes SD et les SSD sont parfaits, car ils sont petits et très abordables. Avec le format H.264, les fichiers sont si petits que vous bénéficiez de longs enregistrements, même sur les cartes bon marché. Vous pouvez aussi enregistrer sur des disques USB externes. En H.265, enregistrez jusqu’à 58 heures en Ultra HD 2160p60, et en H.264, jusqu’à 157 heures en 1080p59.94 sur une carte de 1 TB. Cela représente plus de 6 jours d’enregistrement en HD sur une carte de 1 TB.
Fichiers ProRes, DNx, H.264 et H.265 répandus
L’HyperDeck supporte les codecs les plus courants. Tous les modèles incluent les formats de fichiers DNx et ProRes et l’enregistrement en H.264 jusqu'à 10 bits 4:2:2 aux formats NTSC, PAL, 720p, 1080p et 1080i entrelacé. Le modèle 4K permet quant à lui d’enregistrer en H.265 en Ultra HD. Ainsi, vous obtenez des taux de compression de 60:1 à 285:1 pour des fichiers très légers avec une qualité broadcast complète. Choisissez de l’audio PCM non compressé ou même AAC lorsque vous chargez les fichiers sur YouTube. Tous les modèles prennent en charge les formats de disque ExFAT et HFS+ et les enregistrements longue durée sur fichier unique. Les modèles Plus et Pro supportent le ProRes 4444 pour la lecture des signaux fill et key.

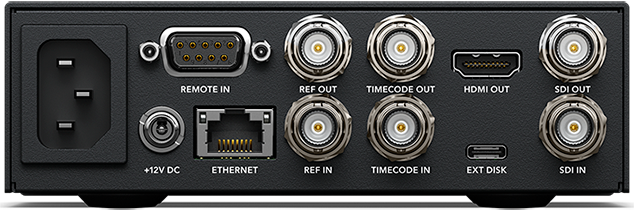

Connexions broadcast avancées
Selon le modèle, l’HyperDeck Studio comprend de nombreuses connexions vidéo et audio, telles que 3G-SDI, 6G-SDI et 12G-SDI. Tous les modèles incluent l’HDMI pour les télévisions et les projecteurs. Les modèles Pro et Plus offrent une sortie de monitoring SDI dédiée avec état à l’écran. Ils comprennent aussi deux sorties SDI pour lire les fichiers ProRes 4444 et acheminer les signaux fill et key pour l’incrustation sur les mélangeurs de production. Les connexions des générateurs de timecode et de référence peuvent être reliées en boucle afin de synchroniser des appareils pour les enregistrements ISO. Le modèle 4K intègre l’Ethernet 10G pour une copie des fichiers extrêmement rapide ! Tous les modèles comprennent l’alimentation AC et DC sécurisée.
Sorties fill et key pour les animations broadcast
Les HyperDeck Studio Plus et Pro lisent des fichiers ProRes 4444 HD sur les 2 sorties SDI indépendantes de découpe et de remplissage. L’HyperDeck Studio peut lire des clips à graphiques pour les animations broadcast, car le canal alpha du fichier ProRes 4444 sera converti sur la sortie SDI key pour une incrustation en temps réel sur un mélangeur de production en direct. De plus, l’HyperDeck Studio 4K Pro est doté de la lecture fill et key en Ultra HD. Vous pourrez faire des synthés et des stinger avec les sorties du canal key pour des titres multicouches incroyablement propres. De plus, les mélangeurs comme l’ATEM se connectent à l’HyperDeck Studio via Ethernet pour déclencher la lecture synchronisée aux transitions.
Sortie webcam USB pour les logiciels vidéo
Pour une meilleure compatibilité logicielle, l’HyperDeck Studio supporte la fonction webcam via sa connexion USB. Si vous n’enregistrez pas sur un disque USB externe, branchez la connexion USB de l’HyperDeck à un ordinateur pour obtenir la vidéo live sur n’importe quel logiciel vidéo. L’ordinateur va détecter l’HyperDeck en tant que webcam, alors qu’en réalité vous bénéficiez d’une source vidéo de qualité broadcast ! Cela garantit une compatibilité totale avec tous les logiciels en HD 1080 pleine résolution. La fonction webcam USB de l’HyperDeck fonctionne avec tous les logiciels vidéo comme Zoom, Microsoft Teams et Skype, ou avec Open Broadcaster et XSplit Broadcaster pour le streaming live.
Transfert de fichiers en réseau ultra rapide
Tous les HyperDeck permettent aux fichiers de médias d’être chargés à distance avec un FTP. Grâce à l’Ethernet 10G intégré à l’HyperDeck Studio 4K Pro, les transferts de fichiers sont plus rapides qu’avec une carte SD ou un SSD ! Pour le contrôle à distance, tous les modèles utilisent un protocole texte qui vous permettra d’utiliser un simple terminal de réseau comme telnet pour tester les commandes de contrôle. Connectez-vous à l’HyperDeck et saisissez "Play" pour lire ou "Record" pour enregistrer. En combinant le protocole de contrôle et le transfert de fichiers avec un HyperDeck connecté à une matrice de disques USB-C, vous aurez un incroyable serveur broadcast pour l’ingestion de données, la gestion des médias et la lecture.
Générateurs de timecode et de synchro intégrés
Grâce aux générateurs de timecode et de synchro intégrés à tous les modèles, vous pouvez superposer plusieurs unités pour l’affichage numérique ou l’enregistrement multicanal. Chaque HyperDeck a des sorties dédiées pour la référence et le timecode, directement depuis les générateurs de synchro et de timecode internes. Les générateurs opèrent en mode "continu" à moins qu’une référence ou un timecode ne soit connecté aux entrées. Dans ce cas, les générateurs se synchroniseront dessus automatiquement. Ainsi, vous pouvez utiliser les HyperDeck en boucle pour créer des matrices ou des enregistreurs parfaitement synchronisés.
Caractéristiques techniques détaillées
Connexions
- Entrées vidéo SDI : 1
- Sorties vidéo SDI : 1
- Débits SDI : 270Mb, 1.5G, 3G.
- Sorties vidéo HDMI : 1
- Écran : Écran LCD de 2,2".
- Connexions timecode : 1 x entrée BNC, 1 x sortie BNC.
- Connexions de référence : 1 x entrée BNC, 1 x sortie BNC. Tri-Sync ou Black Burst.
- Entrées audio SDI : 16 canaux audio intégrés.
- Sorties audio SDI : 16 canaux audio intégrés.
- Sorties audio HDMI : 8 canaux audio intégrés.
- Contrôle à distance : 1 x entrée RS-422.
- Configuration de l’enregistreur : Via l’interface utilisateur ou le Blackmagic HyperDeck Ethernet Protocol.
- Ethernet : 1Gb/s
- Interface pour l'ordinateur : 1 x USB de type C 3.0 (jusqu’à 5Gb/s) pour l’enregistrement sur disque externe, la sortie webcam ainsi que la configuration et les mises à jour logicielles.
Normes
Normes vidéo SD :
- 525i59.94 NTSC, 625i50 PAL
Normes vidéo HD :
- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Normes 2K DCI :
- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI,
- 2Kp29.97 DCI, 2Kp30 DCI
- Conformité aux normes SDI : SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M niveau A et B, SMPTE 2084 et SMPTE 2108-1.
- Prise en charge des métadonnées SDI : RP188 HD et sous-titrage codé CEA-708. Prise en charge des métadonnées HDR sur SDI.
Formats HDMI pris en charge :
- 525i59.94 NTSC, 625i50 PAL
- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI
- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
- Échantillonnage audio : Norme de télévision de 24 bits, fréquence d'échantillonnage de 48 kHz.
- Échantillonnage vidéo : 4:2:2 YUV
- Précision des couleurs : 10 bits
- Espace colorimétrique : REC 601, REC 709, REC 2020.
- Prise en charge HDR : Hybrid Log Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
- Prise en charge de multiples débits de données : Détection automatique de la SD et de la HD.
- Protection contre la copie : L'entrée HDMI ne peut pas être utilisée pour la capture des sources HDMI protégées. Vérifiez systématiquement la propriété des droits d’auteurs avant toute acquisition ou distribution du contenu.
Supports
Supports :
- 2 x logements pour cartes SD.
- 1 x port expansion USB-C 3.0 pour l’enregistrement externe en SD, HD et 2K DCI.
- Type de support : Cartes UHS-I et UHS-II.
- Format des supports : Formatage des supports en ExFAT (Windows/Mac) ou en HFS+ (Mac).
Codecs pris en charge
- ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime pour tous les formats jusqu’à 1080p60.
- DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF pour les formats HD 720p et 1080p jusqu’à 60 im/s.
- H.264 SDI 4:2:2 10 bits, H.264 élevé 4:2:0 8 bits, H.264 moyen 4:2:0 8 bits, H.264 bas 4:2:0 8 bits pour tous les formats progressifs jusqu’à 1080p60.
Contrôle
- Panneau de contrôle intégré : 8 boutons pour contrôler le transport et le périphérique avec la molette, et écran couleur 2,2".
- Contrôle externe : Contrôle RS-422, démarrage et arrêt de l'enregistrement via SDI et timecode. Inclut le Blackmagic HyperDeck Ethernet Protocol. Prise en charge du chargement des fichiers FTP à distance.
Logiciel inclus
- Blackmagic OS
- Blackmagic HyperDeck Setup
- Mise à jour du logiciel interne lors du démarrage ou via le Blackmagic HyperDeck Setup à l’aide du port USB.
Systèmes d'exploitation
- Mac 10.15 Catalina
- Mac 11.1 Big Sur ou une version ultérieure.
- Windows 10 en 64 bits.
Affichages
- Écran LCD intégré de 2,2" pour le monitoring de la vidéo, de l'audio, du timecode
et les menus de configuration.
- Voyants LED au-dessus des logements SD.
Alimentation requise
Alimentation :
- 1 x 100 - 240V AC interne, 50/60Hz.
- 1 x entrée 12V DC avec bague de verrouillage de 5,5mm pour une alimentation externe ou une batterie.
- Consommation d'énergie : 50 W max.
Installation physique
- 1/3 de rack de largeur, 1 unité de rack de hauteur.
Caractéristiques physiques
- Dimensions : 140 mm x 177 mm x 44,2 mm
- Poids : 820g
Spécifications environnementales
- Température d'utilisation : 0° à 40° C
- Température de stockage : -20° à 60° C
- Humidité relative : 0% à 90% sans condensation
Contenu du produit
- HyperDeck Studio HD Mini
Garantie
- Garantie fabricant limitée à 1 an.
