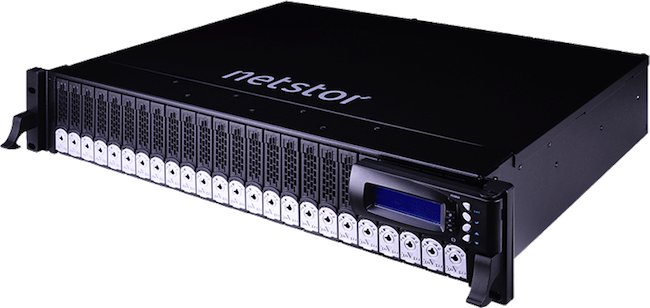

La nouvelle baie de stockage NS388P en attachement direct avec juste un ensemble de flash (JBOF) ouvre les portes d'une nouvelle ère en matière de performance, capacité et flexibilité dans le domaine des serveurs de stockage. Avec un facteur de forme ultra dense de seulement 2U et du stockage flash ultra performant (débit maximum de 25,6 Go/s) et une connectivité permettent de prendre en charge plusieurs machines, ce nouveau stockage JBOF NVMe représente une excellente solution pour tout serveur de stockage dans des environnements critiques.


PCIe Gen3 ultra rapide

Le chasssis JBOF Netstor implèmente la toute dernière génération PCIe Gen3, avec une connectivité hôte PCI 3.0 x16 comportant 8Gbits par ligne PCIe et dispose d'un double controleur PCIe capable d'atteindre des débits sans précédent de 256 Gbits (soit l'équivalent de 25,6 Go/s) vers une seule machine hôte.


Architecture double port redondante

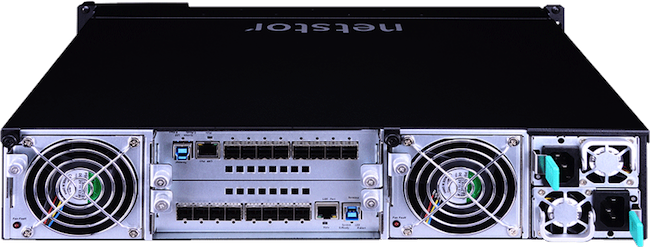

Le chassis Netstor JBOF 2U intègre une conception double port PCIe 3.0 2x2 qui augmente le niveau de redondance entre stockage et machine hôte. De plus, ce modèle a été conçu avec deux modules de cartes controleur PCIe ainsi que deux alimentations 800W 80 Plus Titanium interchangeables à chaud afin d'offrir un niveau de redondance de très haut niveau limitant ainsi toute interruption de service dans la majorité des cas de figure.


Deux modes d'exploitation, basique ou switch virtuel

Le chassis NS388P a été conçu pour supporter deux modes de fonctionnement, basique ou switch virtuel afin de permettre aux utilisateurs de nombreuses possibilités de configurer les systèmes avec la vitesse incroyable du stockage flash.

Le mode basique permet aux administrateurs IT de raccorder deux serveurs indépendants au chassis JBOF simultanément avec la connexion PCIe 3.0 ultra rapide ou plus simplement de raccorder une seule machine hôte.

Le mode switch virtuel autorise la connexion de 4 à 8 serveurs sur un seul chassis pour tout type d'exploitation et de production.


Administration CLI et surveillance Statut LCD

Le chassis NS388P propose une administration intégrale en ligne de commande (CLI) pour les utilisateurs. En tapant de simples lignes de commandes, vous avez accès au statut des alimentations, de la ventilation et de température, à l'état des disques SSD NVMe installés dans le chassis ainsi que la sélection des deux modes d'utilisation basqiue ou switch virtuel.

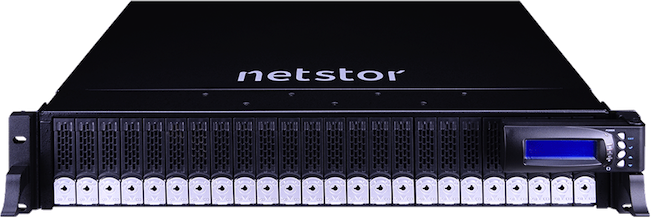

De plus, le chassis intègre un panel LCD en faca avant permettant à un administrateur d'accéder directement aux informations des composants sans nécessité d'interface utilisateur depuis la machine hôte.


Caractéristiques techniques détaillées

Interface machine hôte:

- Jusqu'à deux cartes PCIe 3.0 x16, 256 GT/s
- 4 ports SAS 12 SFF8644 pour une bande passante intégrale PCIe 3.0 x16

Interface SSD:

- U.2 NVMe (connecteur SFF 8639 avec simple port PCIe 3.0 interface x4)

- Nombre de disques: jusqu'à 24
- Carte controleur PCIe: double controleur 80 lignes 8GT/s
- Niveaux RAID: JBOF (juste un ensemble de disques flash)
- Port d'administration: CLI/Telnet
- Ecran LCD: surveillance de l'état de la température, alimentations, ventilations, slots NVMe

Afficheurs LED du chassis:

- Témoin de défaillance d'alimentation: rouge
- Témoin de défaillance ventilation: rouge

Afficheurs LED des baies SSD:

- Indicateur de mise sous tension: blanc
- Indicateur d'accès SSD: bleu clignotant
- Indicateur de SSD en échec: rouge

- Matériaux: métal de haute qualité

Alimentation:

- Redondante 800W (catégorie serveur 80 Plus Titanium)
- Entrée: 90-230 VAC/50-60 Hz
- Sortie: +5V et +12V

- Dimensions: 340 x 480 x 88 mm (prof x larg x hauteur)
- Ventilation: 3 ventilateurs 80 x 80 x 38mm
- Configuration requise: indépendant du système d'exploitation
- Température d'exploitation: 5° jusqu'à 40°C
- Température de stockage: -10° jusqu'à 50°C
- Humidité relative: 20 jusqu'à 80% (en l'absence de condensation)

Contenu de l'emballage:

- 1 chassis rack 2U
- 24 baies SSD (pré-installées)
- Vis de montage SSD (x 96)
- Clés de sécurité des baies SSD (x 2)
- 2 câbles d'alimentation

Remarque: la carte hôte PCIe est optionnelle en fonction des configurations (veuillez consulter le guide utilisateur)

La carte hôte NP980A est recommandée. Il s'agit d'une carte PCIe 3.0 x16 (donc jusqu'à 128 Gbits) avec 4 connexions SAS 12G SFF8644 avec un format demi hauteur et demi longueur.
